Separatory cyklonowe

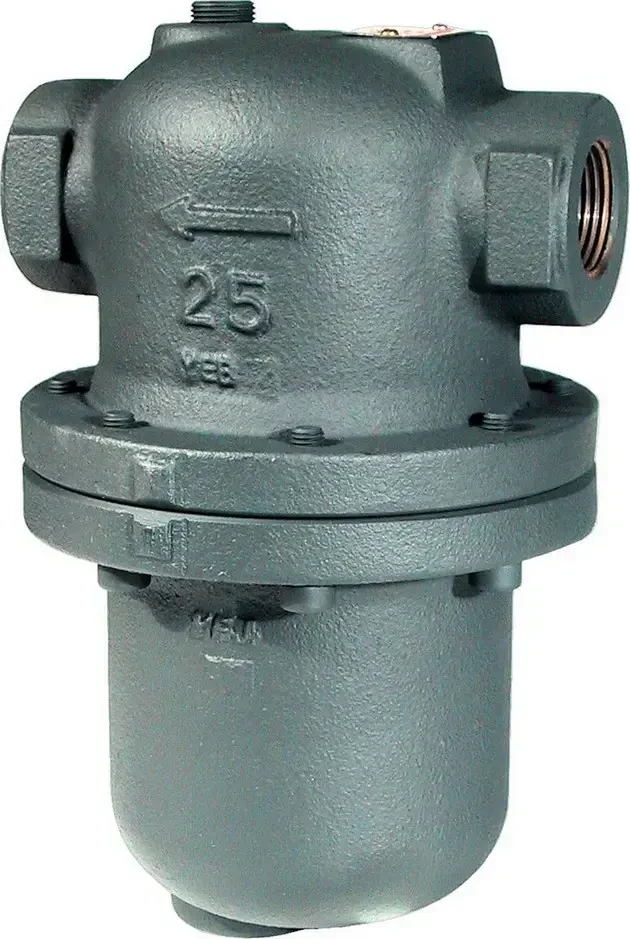

Separator cyklonowy DS-1
Kod produktu: DS-1
Cyklonowe separatory serii DS-1 służą do wydzielania wody, oleju, innych cieczy i zanieczyszczeń z pary wodnej, powietrza i gazów. Osuszanie i oczyszczanie jest niezwykle ważne dla urządzeń pomiarowych. Procesy te uwalniają od szeregu problemów związanych z uderzeniami wodnymi, zwiększoną erozją i korozją rur, kanałów wentylacyjnych, armatury, turbin, maszyn parowych. Ponadto dzięki temu wzrasta sprawność wymiany ciepła.
Krótka charakterystyka separatorów cyklonowych DS-1
Separatory cyklonowe firmy Armstrong serii DS-1 wykonane są z żeliwa sferoidalnego. Zawierają przyłącza kołnierzowe 1/2" do 2" i przeznaczone są do mediów o temperaturze do do 220°C oraz ciśnieniu do 20 bar.
Separatory cyklonowe charakteryzują się bardzo wysoką sprawnością (98%) oraz odprowadzają drobiny o wielkości ≥10μm. Ponadto ich ważną zaletą jest również bardzo mały spadek ciśnienia, co eliminuje niepotrzebne straty. Separatory nie posiadają żadnych ruchomych część, dzięki czemu koszty instalacji są znacznie mniejsze.
Zasada działania separatorów cyklonowych DS-1
Aparat kierujący powoduje zawirowanie zanieczyszczonej pary, dzięki czemu wzrasta prędkość kątowa. Wywołuje to w kropelkach, mgłach oraz zanieczyszczeniach tak dużą siłę od środkową, że zostają rzucone na ścianki separatora cyklonowego i spływają na dno, skąd są odprowadzane za pomocą odwadniacza. Duża prędkość przepływu oczyszczanego medium polepsza wydolność oddzielania, zwiększa jednak jednocześnie spadek ciśnienia. Do prawidłowego doboru wielkości separatora niezbędna jest znajomość wielkości przepływu, ciśnienia i temperatury oczyszczanego medium.
Parametry
| Przyłącze procesowe | 1” BSPT 1/2” BSPT 3/4” BSPT 1 1/4” BSPT 1 1/2” BSPT 2” BSPT |
| Materiał korpusu | żeliwo sferoidalne |
| Ciśnienie | do 20 bar |
| Temperatura medium | do 220 °C |
| Medium | para wodna gazy/powietrze powietrze |
| Dopuszczenia | CE |
| Producent | Armstrong |
