Armatura gazowa

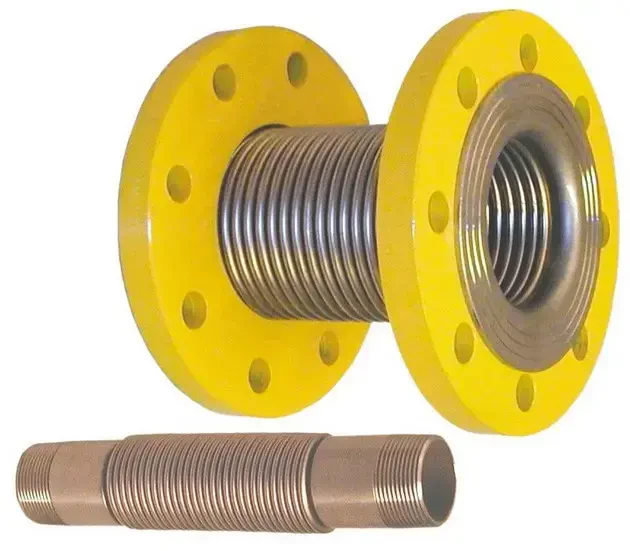

Gazowe złącza kompensacyjne GA-GAF
Kod produktu: GA
Stosowane w instalacjach zasilających palniki gazowe, włącznie z mieszanymi i kombinowanymi.
Gazowe złącza kompensacyjne GA-GAF / Zastosowanie
Złącza kompensacyjne serii GA, łączone gwintowo. Wykonane są całkowicie ze stali kwasoodpornej (przyłącza gwintowe z Aisi 304, a harmonijkowy środek z Aisi 321). Kołnierzowe złącza kompensacyjne serii GAF, są wykonane z kołnierzami ze stali węglowej i częścią harmonijkową ze stali kwasoodpornej (Aisi 321). W każdym przypadku, zgodnie z przepisami DIN, wszystkie części, mające kontakt z gazem, są wykonane ze stali kwasoodpornej.
Kołnierze są na stałe połączone z częścią harmonijkową, co pozwala na maksymalnie łatwe ich mocowanie, gdyż ze względu na możliwość obracania, ich otwory można dokładnie dopasować z otworami przeciwkołnierzy w instalacji, a to zapobiega niebezpiecznemu skręcaniu harmonijkowej części.
- stosowane w instalacjach zasilających palniki gazowe, włącznie z mieszanymi i kombinowanymi,
- produkowane zgodnie z normą "Kompensatoren fur Gasanlagen DIN 30681 Stahlbag-Kompensatoren" i testowane stosownie do przepisów ISO 10380, dotyczących rur elastycznych,
- posiadają certyfikat zgodności z Europejską Dyrektywą "PED" (97-23-CE), dotyczącą urządzeń pod ciśnieniem.
Parametry
| Przyłącze procesowe | Rp 1/2" DN150 DN125 DN100 DN80 DN65 Rp 2" Rp 1 1/2" Rp 1 1/4" Rp 3/4" Rp 1" |
| Medium | gazy/powietrze |
| Producent | Guliani Anello |
