Armatura do urządzeń ciśnieniowych

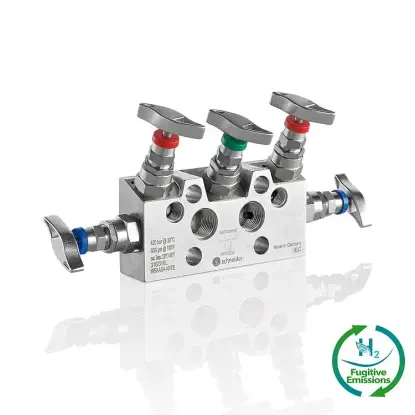

Zawór blokowy pięciodrogowy serii W5AA
Kod produktu: W5AA
Wykonane w standardzie ze stal nierdzewnej 1.4404 (AISI 316L), opcjonalnie: monel, Hastelloy C267, Duplex, tytan
Ciśnienie do 689 bar

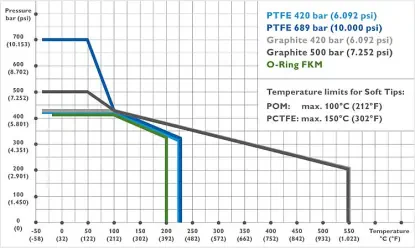

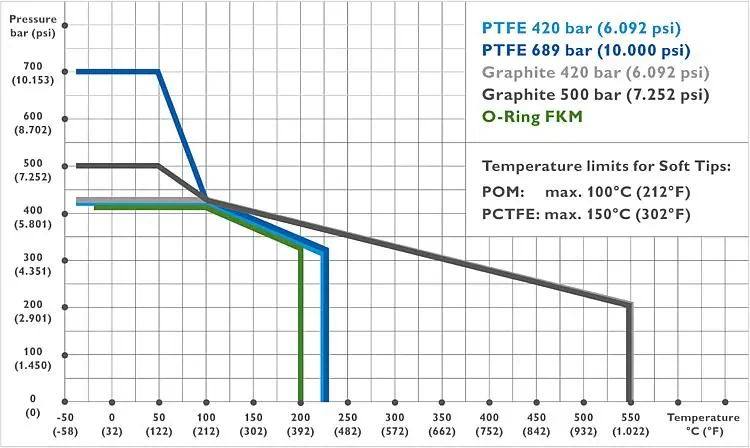

Maksymalna temperatura medium do 200°C z uszczelnieniem PTFE (dla ciśnienia do 325 bar) oraz 550°C z uszczelnieniem grafitowym (dla ciśnienia do 200 bar)
Dostępny szeroki wybór opcji i odpowiednich akcesoriów
Zawory testowane zgodnie z NACE
Certyfikaty wg EN 10204 (2.1. 2.2, 3.1)
Zawory blokowe do montażu bezpośredniego
Bloki zaworowe wielodrogowe (manifoldy) stosowane w pomiarach ciśnienia mają bardzo specyficzną funkcję – nie służą do sterowania ruchem jak w hydraulice siłowej, ale do bezpiecznego, dokładnego i kontrolowanego doprowadzenia ciśnienia do przetwornika, jego izolowania, odpowietrzania i kalibracji.
Manifoldy AS-Schneider są przeznaczone do bezpośredniego montażu na przetwornikach różnicy ciśnień ze standardowym przyłączem kołnierzowym zgodnym z normą DIN EN 61518 / IEC 61518 lub alternatywnie do przetworników ciśnienia Rosemount 2051, 3051, 4051S Coplanar.

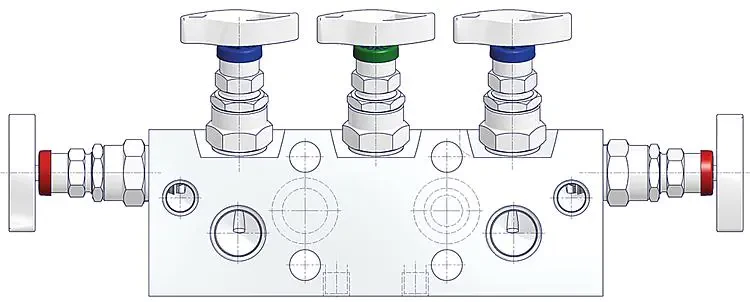

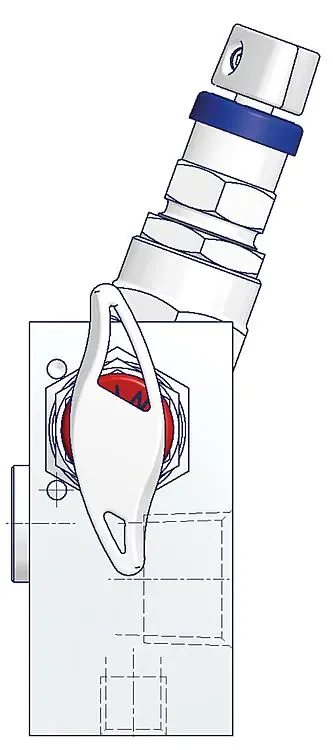

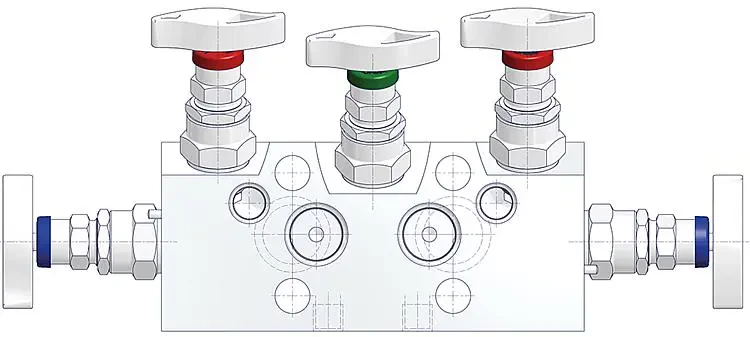

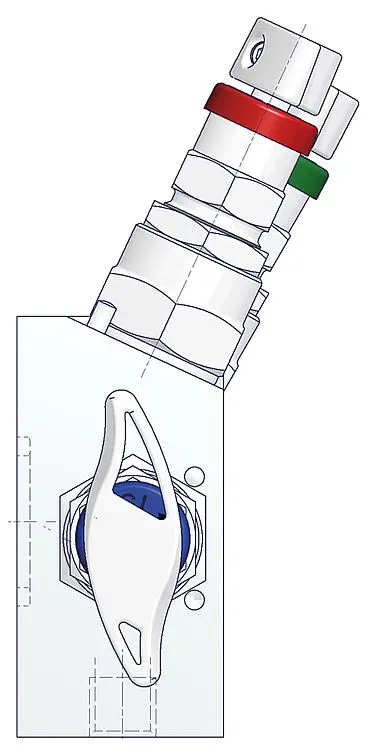

Zawory 5-drogowe AS-Schneider serii W5AA (typu Wafer) są przeznaczone do bezpośredniego montażu na przetwornikach różnicy ciśnień ze standardowym przyłączem kołnierzowym zgodnym z normą DIN EN 61518 / IEC 61518. Standardowe przyłącze odpowietrzające to gwint żeński 1/4 NPT. Konstrukcja rozdzielacza IEC 61518-B jest bardziej kompaktowa w porównaniu z konstrukcją IEC 61518-A.
Rozróżniamy manifoldy międzykołnierzowe (strony 28-33 załączonej karty) i tradycyjne (strony 34-37). Zawór blokowy międzykołnierzowy dla przetworników ciśnienia Rosemount 2051/3051 Coplanar nazywany jest po prostu zaworem Coplanar. Manifoldy Integral do przetworników ciśnienia Rosemount 2051/3051 Coplanar znajdują się na stronach 38-40.
Więcej informacji na stronie producenta:
Główne funkcje bloków zaworowych 5-zaworowych
1. Odcinanie ciśnienia procesowego
Dwa zawory odcinające:
- H (High) – odcina stronę wysokiego ciśnienia
- L (Low) – odcina stronę niskiego ciśnienia.
Pozwala to bezpiecznie izolować przetwornik od instalacji.
2. Wyrównanie ciśnień między stroną H i L (1 zawór equalize)
Jeden zawór wyrównawczy (EQ) umożliwia:
- zrównanie ciśnienia po obu stronach membrany
- bezpieczne zerowanie przetwornika DP
- ochronę przed przeciążeniem, szczególnie przy uruchamianiu
To jedna z najważniejszych funkcji — w 99% przypadków chroni przetwornik przed uszkodzeniem!
3. Upuszczanie / odpowietrzanie / odwadnianie (2 zawory wentylujące – vent/test)
Dwa dodatkowe zawory – tzw. vent lub test – pozwalają na:
- odpowietrzanie układów gazowych
- spuszczanie kondensatu przy pomiarach pary
- podłączenie pompy kalibracyjnej lub źródła ciśnienia testowego
- kontrolowane rozładowanie ciśnienia z każdej strony osobno.
Tego nie da się zrobić zaworem 3‑drogowym w sposób niezależny.
4. Ułatwienie montażu przetwornika
Bloki zaworowe często zawierają gotowe:
- króćce procesowe
- znormalizowane rozstawy śrub (np. do montażu przetworników różnicy ciśnień – standard 54 mm)
- zintegrowane złączki

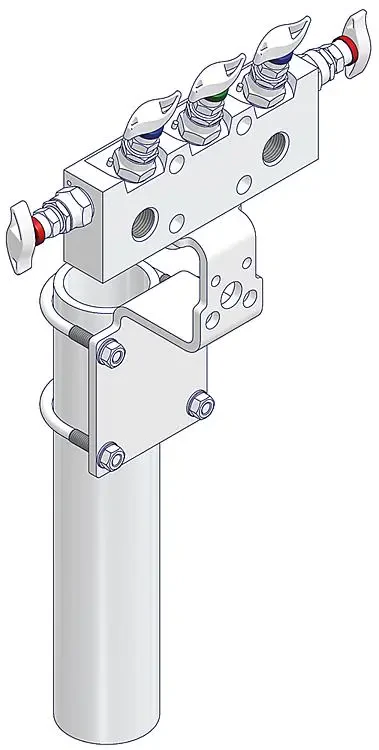

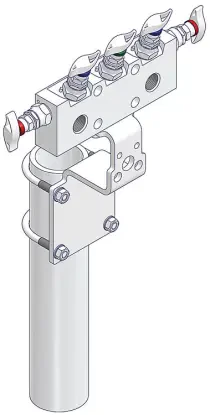

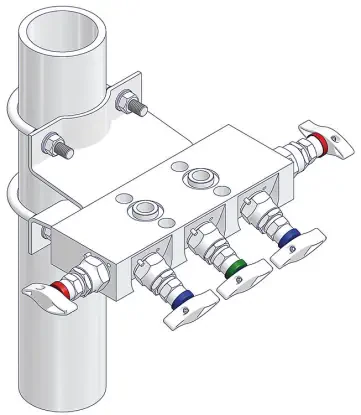

- stabilizatory i wsporniki
Dzięki temu instalacja jest szybka, a liczba połączeń niewielka.
5. Umożliwienie pełnej kalibracji przetwornika bez demontażu
Dzięki dwóm portom testowym (wentylacyjnym) możliwe jest:
- podanie ciśnienia testowego na stronę H lub L
- sprawdzenie charakterystyki przetwornika
- kalibracja bez odkręcania przetwornika z instalacji.
To zdecydowana przewaga nad zaworem 3‑drogowym.
6. Zwiększenie bezpieczeństwa pracy
Manifold 5‑drogowy:
- umożliwia kontrolowane odciążenie przetwornika
- chroni membranę przed nagłymi skokami ciśnienia
- pozwala na dokładne odpowietrzanie, co zmniejsza ryzyko błędów pomiarowych
Dlatego jest standardem w aplikacjach:
- wysokociśnieniowych
- krytycznych
- wymagających częstej kalibracji.
7. Łączenie wielu dróg przepływu w jednym kompaktowym module
Dlatego nazywa się je wielodrogowymi — mogą obejmować:
- 2 drogi (on/off)
- 3 drogi (odcięcie + odpowietrzanie)
- 5 dróg (izolacja x2 + equalize + odpowietrzanie)
- specjalne konfiguracje dla aplikacji procesowych
Pozwala to zastąpić kilka osobnych zaworów jednym blokiem.
8. Ochrona przed przeciążeniem przetwornika
Dzięki odpowiedniej sekwencji zaworów:
- ciśnienie nie jest podawane gwałtownie na membranę
- można powoli narastać do wartości nominalnych
- minimalizuje się ryzyko uszkodzenia czułych przetworników ΔP i gauge.
Różnice między manifoldem 3‑ a 5‑drogowym
1. Przeznaczenie
Typ manifoldu | Główne zastosowanie |
3‑drożny | Pomiar pojedynczego ciśnienia (GP – gauge pressure) lub prosty układ DP. |
5‑drożny | Przetworniki różnicy ciśnień (DP), szczególnie w procesach o wysokiej dokładności i konieczności regularnej kalibracji. |
2. Budowa
Blok zaworowy 3‑drogowy zawiera:
- zawór wysokiego ciśnienia (HIGH / H) – odcięcie procesu
- zawór niskiego ciśnienia (LOW / L) – odcięcie procesu
- zawór equalizing – wyrównanie ciśnień po obu stronach DP
Brak zaworów odpowietrznych jako osobnych dróg – odpowietrzanie odbywa się poprzez odpowiednią regulację istniejącymi zaworami.

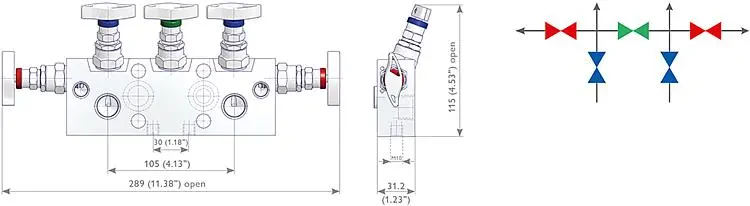

Blok zaworowy 5‑drogowy zawiera:
- zawór HIGH (odcięcie)
- zawór LOW (odcięcie)
- zawór EQUALIZE (wyrównanie ciśnień)
- zawór VENT/TEST po stronie HIGH
- zawór VENT/TEST po stronie LOW
Taka budowa daje pełną kontrolę nad: odcięciem, odpowietrzaniem, kalibracją i testem każdej strony niezależnie.
3. Funkcjonalne różnice (najważniejsze w praktyce)
Manifold 3‑drożny:
- umożliwia izolację przetwornika od procesu
- pozwala wyrównać ciśnienia (equalize)
- minimalnie wspiera odpowietrzanie
- brak łatwego testu/kalibracji każdej strony bez rozszczelnienia układu
- tańszy i prostszy
Używany tam, gdzie pomiar różnicy ciśnień jest prosty lub rzadko kalibrowany.
Manifold 5‑drożny - pełne funkcje jak w 3‑ drożnym +:
- oddzielne odpowietrzanie HIGH i LOW
- łatwa kalibracja i wprowadzanie ciśnienia testowego bez demontażu
- bezpieczne sprawdzenie poprawności wskazań każdej strony
Największe bezpieczeństwo dla membrany przetwornika ΔP.
Używany w systemach krytycznych: energetyka, petrochemia, rafinerie, ciepłownictwo, gaz.
Parametry
| Materiał | stal nierdzewna 1.4404 hastelloy tantal duplex monel |
| Medium | para wodna ciecze gazy/powietrze |

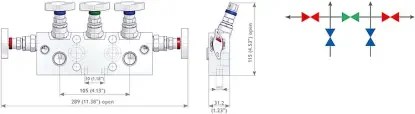

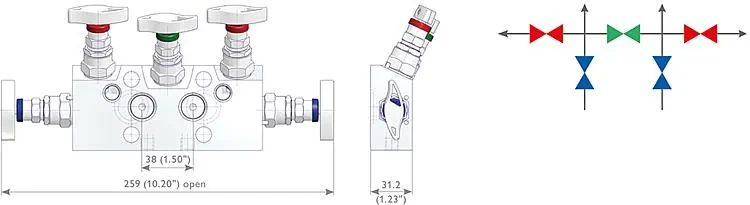

| Przyłącze: wlot | 1/2 NPT wewnętrzne wymiary zgodne z IEC 61518 ( średnica 18,5 ) |
| Przyłącze: wylot | wymiary zgodne z IEC 61518, Typ A (przylga ) |
| Temperatura medium | do 200 °C ( uszczelnienie PTFE ) do 550 °C ( uszczelnienie grafit ) |
| Średnica nominalna | DN 5 |
| Ciśnienie | PN 420 |
| Producent | AS-Schneider |
