Odwadniacze pływakowe

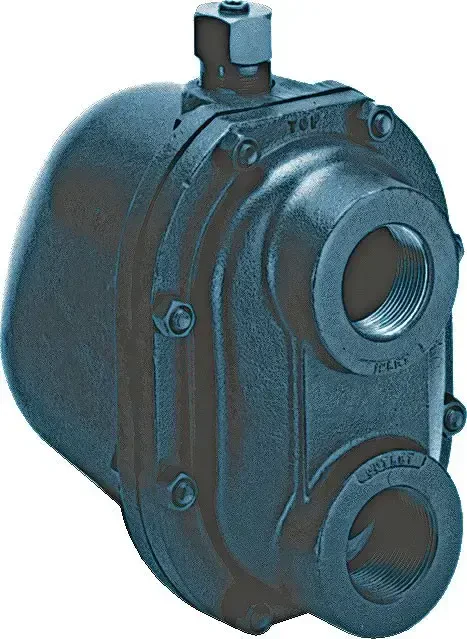

Odwadniacze pływakowe serii KD
Kod produktu: ODKD
Odwadniacze pływakowe serii KD firmy Arsmtrong to urządzenia, które zapewniają długie i niezawodne działanie oraz wysoką wydajność. Odwadniacze wykonane są z żelaza ciągliwego, natomiast wszystkie pływaki, zawory i gniazda ze stali nierdzewnej.

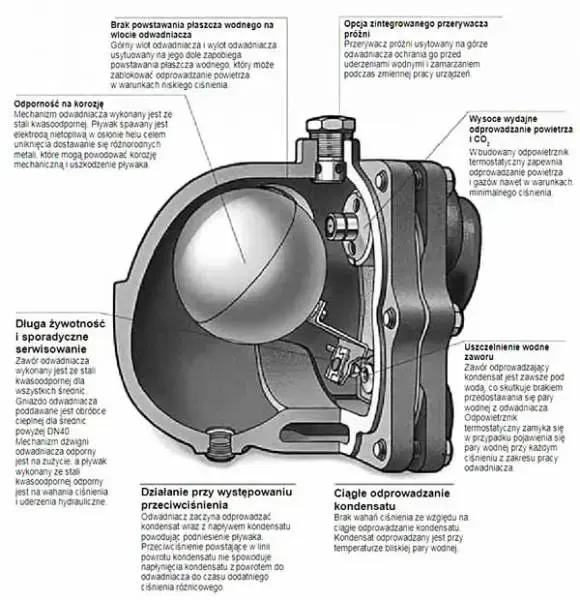

Zasada działania odwadniacza pływakowego serii KD
Odwadniacz pływakowy tej serii przeznaczony jest do instalacji poziomej z termostatycznym odpowietrznikiem. Żeliwny korpus zapewnia mocną i stabilną konstrukcję oraz niezawodne działanie. Odwadniacz swoje zastosowanie znajduje również w instalacjach sprężonego powietrza.
Odwadniacz posiada wewnętrzny odpowietrznik termostatyczny, który zawiera mieszki wykonane z stopu fosforu i brązu umieszczone w obudowie ze stali nierdzewnej. Jest on zaprojektowany dla aplikacji przemysłowych, które wymagają dużej przepustowości i gdzie bardzo istotne jest wydajne oraz niezawodne działanie.
Charakterystyka odwadniaczy pływakowych serii KD
Zadaniem odwadniaczy pływakowych jest ciągłe odprowadzanie kondensatu. Urządzenia mają znakomite możliwości odpowietrzające i sprawdzają się w ciężkich warunkach pracy, w których zastosowanie lekkiej konstrukcji, jest niewłaściwe i może być bardzo kosztowne. Odwadniacze pływakowe ARMSTRONG są niezrównane w pracy przy dużym obciążeniu konstrukcji. Mechanizm wewnętrzny jest wykonany ze stali nierdzewnej i jest utwardzany. Wydajności odwadniaczy pływakowych Armstrong oparte są na rzeczywistym pomiarze ilości odprowadzonego gorącego i rozprężonego kondensatu. Odwadniacze są również testowane w wielu laboratoriach parowych.
Wszystkie wyszczególnione cechy charakterystyczne były projektowane w firmie Armstrong i łączą w sobie doświadczenia w produkcji odwadniaczy. Zapewniają optymalną efektywność pracy przy długiej żywotności.
Parametry
| Przyłącze procesowe | 2 1/2" BSPT 3" BSPT DN65 PN40 DN80 PN40 |
| Materiał korpusu | żeliwo sferoidalne |
| Medium | gazy nieagresywne gazy niewybuchowe para wodna powietrze |
| Aplikacja | instalacje parowe instalacje sprężonego powietrza |
| Temperatura medium | do 343 °C |
| Ciśnienie | do 21 bar |
| Dopuszczenia | CE |
| Producent | Armstrong |
