Odwadniacze pływakowe

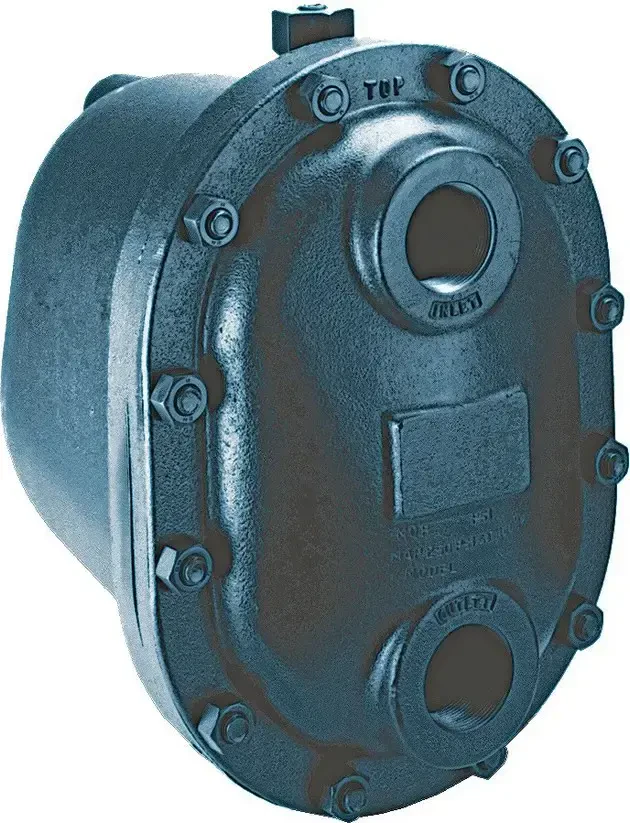

Odwadniacze pływakowe serii L
Kod produktu: ODL
Odwadniacze pływakowe serii L są produkowane przez firmę Armstrong - światowego lidera na rynku odwadniaczy przemysłowych. Odwadniacze tej serii, dzięki prostej i mocnej konstrukcji z żelaza ciągliwego, zapewniają długie i niezawodne działanie oraz wysoką wydajność.

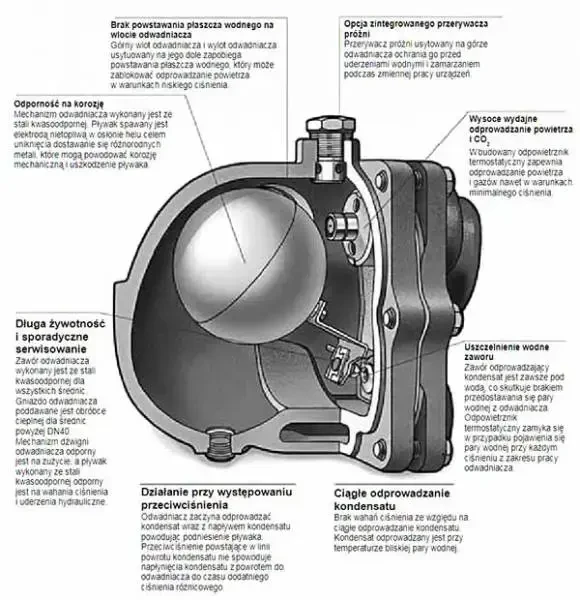

Działanie odwadniaczy pływakowych serii L
Odwadniacze pływakowe serii L przeznaczone są do pary wodnej, powietrza, gazów niewybuchowych i nieagresywnych. Wewnętrzny integralny odpowietrznik termostatyczny odwadniacza zawiera mieszki wykonane z stopu fosforu i brązu umieszczone w obudowie ze stali nierdzewnej. Odwadniacz tej serii jest zaprojektowany do aplikacji przemysłowych, które wymagają dużej przepustowości i gdzie bardzo istotne jest wydajne oraz niezawodne działanie.
Odwadniacz pływakowy serii L przeznaczony jest do medium o temperaturze do 232 °C i ciśnieniu do 17 bar.
Charakterystyka odwadniaczy pływakowych serii L
Odwadniacze pływakowe cechują się ciągłym odprowadzaniem kondensatu i znakomitymi możliwościami odpowietrzającymi. Zmienne ciśnienia powodują zmianę w ilości odprowadzanego kondensatu, a także powietrza oraz gazów. Są to niezwykle ciężkie warunki pracy. Odwadniacz pływakowy został skonstruowany, by pracować w takich warunkach, zastosowanie lekkiej konstrukcji byłoby bardzo kosztowne.
Wydajności odwadniaczy pływakowych Armstrong oparte są na rzeczywistym pomiarze ilości odprowadzonego gorącego i rozprężonego kondensatu, testowane w wielu laboratoriach parowych, celem zaproponowania odwadniacza o dokładnie wyznaczonej charakterystyce, co jest kluczowe dla aplikacji wymagających odprowadzania dużych ilości kondensatu. Wszystkie wyszczególnione cechy charakterystyczne były projektowane w firmie Armstrong i łączą w sobie doświadczenia w produkcji odwadniaczy. Zapewniają optymalną efektywność pracy przy długiej żywotności.
Parametry
| Przyłącze procesowe | 2” BSPT DN50 PN40 2 1/2" BSPT DN65 PN40 |
| Medium | gazy nieagresywne gazy niewybuchowe para wodna powietrze |
| Materiał korpusu | żeliwo |
| Aplikacja | instalacje parowe instalacje sprężonego powietrza |
| Temperatura medium | do 232°C |
| Ciśnienie | do 17 bar |
| Dopuszczenia | CE |
| Producent | Armstrong |
