Odwadniacze dzwonowe
Odwadniacze dzwonowe serii 880
Kod produktu: OD
Odwadniacze dzwonowe serii 880 zostały skonstruowane do usuwania kondensatu z praktycznie wszystkich typów urządzeń i systemów wykorzystujących parę. Odwadniacz dzwonowy w wytrzymałej żeliwnej obudowie stanowi efektywne urządzenie, które działa wydajnie przez długi okres czasu.

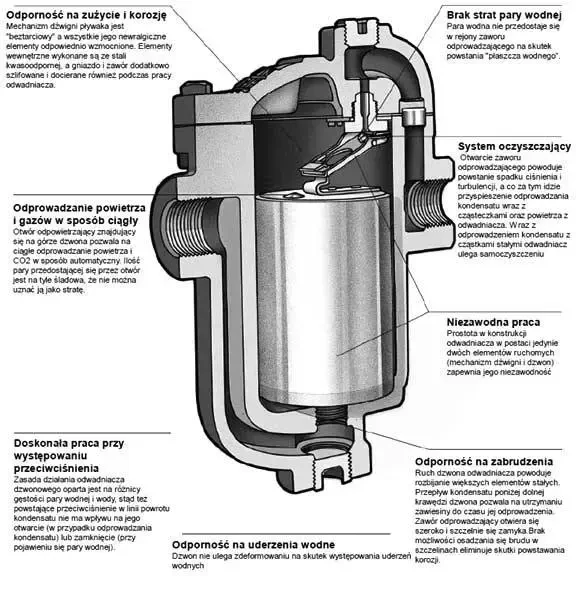

Sposób działania odwadniaczy dzwonowych serii 880
Odwadniacze dzwonowe serii 880 to niezwodne urządzenia, które zapewniają efektywne usuwanie kondensatu z praktycznie wszystkich typów urządzeń i systemów wykorzystujących parę. Odwadniacze wykonane są z żeliwnej konstrukcji i zapewniają znaczną oszczędność energii. Unikatowy system dźwigni pomnaża siłę zapewnioną przez dzwon, która pozwala na otwarcie zaworu, pomimo występowania ciśnienia w systemie.
Odwadniacz dzwonowy posiada otwarty pływak i nie zawiera żadnych nieruchomych osi tworzących tarcie lub opór. Na wylocie nie gromadzi się żaden brud. Małe drobiny brudu utrzymywane są w zawieszeniu, dopóki nie zostaną usunięte przez pełne oczyszczenie, kiedy dzwon opadnie i otworzy zawór. Wylot zapobiega utracie pary żywej i jest otoczony wodą. Niewielki otwór odpowietrzający w dzwonie gwarantuje stałe i ciągłe odprowadzanie powietrza i CO2 w temperaturze pary. Odwadniacz serii 880 jest także odporny na uderzenia wodne.
Zadania odwadniaczy dzwonowych serii 880
Odwadniacze dzwonowe Armstrong swoją pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa gwałtownie, dzięki czemu minimalizowane jest zużycie urządzenia. Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Parametry
| Kierunek przepływu | poziom |
| Materiał korpusu | żeliwo |
| Przyłącze procesowe | 1” BSPT DN20 PN16 DN15 PN16 DN32 PN40 DN25 PN40 DN20 PN40 DN15 PN40 1 1/4” BSPT 3/4” BSPT 1/2” BSPT DN25 PN16 |
| Temperatura medium | do 232°C |
| Ciśnienie | do 17 bar |
| Medium | gazy nieagresywne gazy niewybuchowe para wodna powietrze |
| Dopuszczenia | CE |
| Producent | Armstrong |
Pliki do pobrania
