Odwadniacze dzwonowe

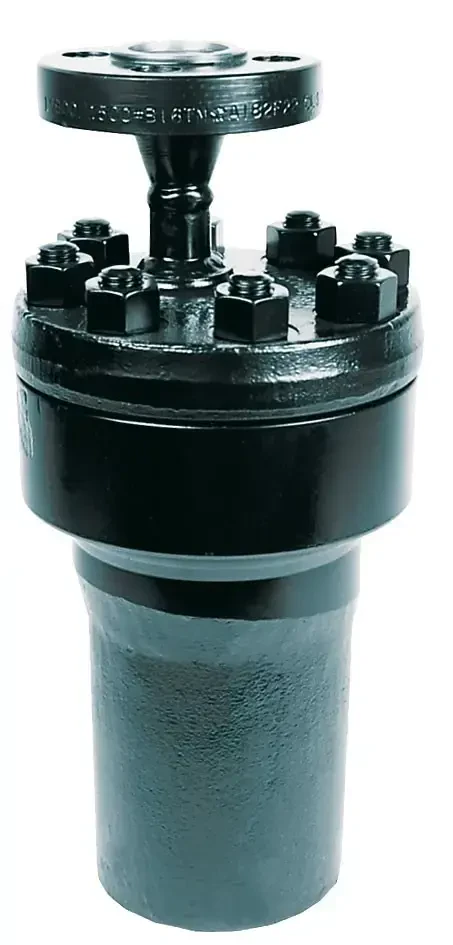

Odwadniacz dzwonowy serii 5000
Kod produktu: OD
Odwadniacz dzwonowy serii 5000, skonstruowane są przez firmę Armstrong — światowego lidera na rynku odwadniaczy przemysłowych. Odwadniacz serii 5000 wykonane jest ze stali kutej (Cr-Mo) i przeznaczony jest do instalacji pionowych. Odwadniacz może mieć przyłącze: gwintowane, kołnierzowe lub do spawania.
Charakterystyka odwadniacza dzwonowego serii 5000 do instalacji pionowych
Unikatowy system dźwigni odwadniacza pomnaża siłę zapewnioną przez dzwon, która pozwala na otwarcie zaworu, pomimo występowania ciśnienia w systemie. Mechanizm z otwartym pływakiem nie zawiera żadnych nieruchomych osi tworzących tarcie lub opór. Ze względu na usytuowanie mechanizmu w górnej części odwadniacza, żaden brud nie gromadzi się na wylocie. Małe drobiny brudu utrzymywane są w zawieszeniu, dopóki nie zostaną usunięte przez pełne oczyszczenie, kiedy dzwon opadnie i otworzy zawór. Wylot odwadniający jest stale otoczony wodą i zapobiega utracie pary żywej. Automatyczne odpowietrzanie jest zapewniane przez mały otwór odpowietrzający w dzwonie, która zapewnia stałe i ciągłe odprowadzanie powietrza i CO2 w temperaturze pary. Odwadniacz dzwonowy zapewnia natychmiastowe odprowadzenie kondensatu i nie pozwala na jego gromadzenie się. Odwadniacz serii 5000 jest również odporny na uderzenia wodne.
Działanie odwadniacza dzwonowego serii 5000
Odwadniacz dzwonowy zapewnia efektywne odprowadzanie kondensatu z praktycznie wszystkich typów urządzeń wykorzystujących parę. Jego konstrukcja jest niezwykle prosta, bo składa się z dzwonu (odwróconej szklanki), który umieszczony jest w zwartym, solidnym korpusie, gotowym sprostać skrajnym sytuacjom, takim jak uderzenia wodne.
Odwadniacz dzwonowy Armstrong swoją pracę opiera na różnicy gęstości między kondensatem, a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny, co minimalizuje zużycie urządzenia. Ten prosty fakt powoduje, że odwadniacz dzwonowy mniej się zużywa niż inne typy odwadniaczy.
Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Zadanie odwadniacza dzwonowego serii 5000
Odwadniacz parowy to urządzenie, których zadaniem jest automatyczne odprowadzanie kondensatu, powietrza i niekondensujących się gazów z instalacji parowej, unikając przy tym strat pary. Stanowi niezbędne wyposażenie każdej instalacji parowej. Odwadniacz montuje się zarówno w punktach odwadniających rurociągi parowe, jak i na odwodnieniach urządzeń wymiennikowych.
Parametry
| Medium | para wodna |
| Kierunek przepływu | pion |
| Materiał korpusu | stal kuta Cr-Mo |
| Temperatura medium | do 538 °C |
| Ciśnienie | do 124 bar |
| Przyłącze procesowe | DN15 PN40/64/100/160 DN20 PN40/64/100/160 DN25 PN40/64/100/160 DN32 PN40/64/100/160 1/2” do wspawania 3/4” do wspawania 1” do wspawania 1 1/4” do wspawania |
| Dopuszczenia | CE |
| Producent | Armstrong |
