Odwadniacze dzwonowe

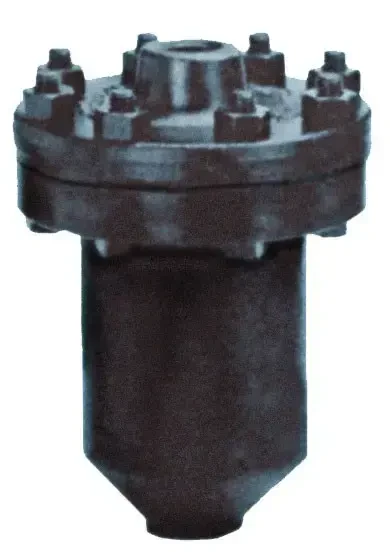

Odwadniacze dzwonowe serii 300
Kod produktu: OD
Odwadniacze dzwonowe serii 300 przeznaczone są do instalacji pionowych. Odwadniacze mogą mieć przyłącze: gwintowane, kołnierzowe lub do wspawania. Unikatowy system dźwigni odwadniacza pomnaża siłę zapewnioną przez dzwon, która pozwala na otwarcie zaworu, pomimo występowania ciśnienia w systemie.
Opis działania odwadniacza dzwonowego serii 300
Mechanizm odwadniacza dzwonowego serii 300 ma otwarty pływak i nie zawiera żadnych nieruchomych osi tworzących tarcie lub opór. Mechanizm jest usytuowany w górnej części odwadniacza, w związku z czym żaden brud nie gromadzi się na wylocie. Małe drobiny brudu utrzymywane są w zawieszeniu, dopóki nie zostaną usunięte przez pełne oczyszczenie, kiedy dzwon opadnie i otworzy zawór. Wylot odwadniający jest stale otoczony wodą i zapobiega utracie pary żywej. Automatyczne odpowietrzanie jest zapewniane przez niewielki otwór odpowietrzający w dzwonie, który jednocześnie gwarantuje stałe i ciągłe odprowadzanie powietrza i CO2 w temperaturze pary. Odwadniacz dzwonowy natychmiast odprowadza kondensat i nie pozwala na jego gromadzenie się. Jest on także odporny na uderzenia wodne.
Charakterystyka odwadniaczy dzwonowych serii 300
Odwadniacze dzwonowe Armstrong swoją pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny. Dzięki temu minimalizowane jest zużycie urządzenia. Odwadniacze dzwonowe mniej się zużywają niż inne typy odwadniaczy. Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Zasada działania odwadniaczy do pary wodnej serii 300
Odwadniacze parowe to urządzenia, których zadaniem jest automatyczne odprowadzanie kondensatu, powietrza i niekondensujących się gazów z instalacji parowej unikając przy tym strat pary. Stanowią niezbędne wyposażenie każdej instalacji parowej. Odwadniacze montuje się zarówno w punktach odwadniających rurociągi parowe jak i na odwodnieniach urządzeń wymiennikowych.
Parametry
| Medium | gazy nieagresywne gazy niewybuchowe para wodna powietrze |
| Kierunek przepływu | pion |
| Materiał korpusu | stal kuta |
| Przyłącze procesowe | 1” BSPT 1 1/2” do wspawania 1 1/4” do wspawania 1” do wspawania 3/4” do wspawania 1/2” do wspawania DN50 PN40/100 DN40 PN40/100 DN32 PN40/100 DN25 PN40/100 DN20 PN40/100 DN15 PN40/100 2” BSPT 1 1/2” BSPT 1 1/4” BSPT 3/4” BSPT 1/2” BSPT 2” do wspawania |
| Temperatura medium | do 427 °C |
| Ciśnienie | do 45 bar |
| Dopuszczenia | CE |
| Producent | Armstrong |
