Odwadniacze pływakowe
Odwadniacze pływakowe serii 71
Kod produktu: OD
Odwadniacze pływakowe firmy Arsmstrong 71 przeznaczone są do automatycznego odprowadzania wody i innych cieczy wykondensowanych podczas sprężania lub chłodzenia powietrza i gazów.

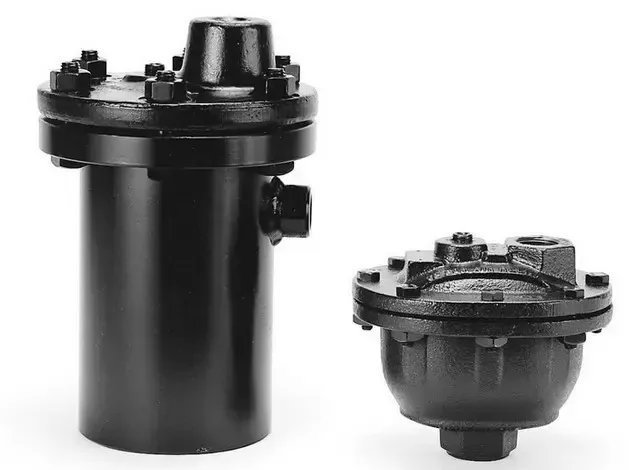

Odwadniacze pływakowe serii 71
Odwadniacze pływakowe tej serii wykonane są z żeliwa lub ze stali kutej. Przeznaczone są do odprowadzania wody i innych cieczy wykondensowanych podczas chłodzenia powietrza i gazów nieagresywnych oraz niewybuchowych. Odwadniacze przeznaczone są do medium o maksymalnej temperaturze 400°C oraz ciśnienia do 69 bar.

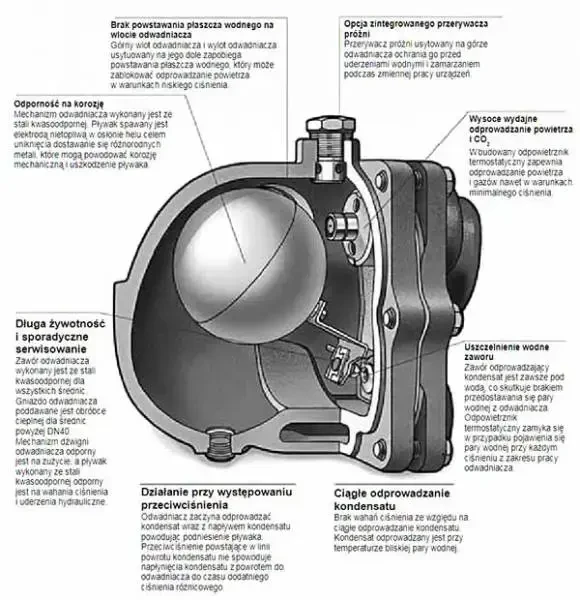

Charakterystyka odwaniaczy pływakowych serii 71
- Cykl pracy: ciągłe odprowadzanie kondensatu
- Zadowalający okres pracy odwadniaczy
- Natychmiastowy czas reakcji przy odprowadzaniu dużych ilości kondensatu
- Dobra odporność na zużycie, korozję
- Słaba odporność na uderzenia hydrauliczne
- Doskonała praca przy przeciwciśnieniu
- Doskonałe możliwości odpowietrzające przy rozruchu instalacji
- Doskonała praca przy niewielkich ilościach kondensatu
- Słaba odporność na zamarzanie
- Możliwość doposażenia odwadniaczy w dodatkowe opcje w postaci przerywacza próżni
- Stosunkowo duże gabaryty odwadniaczy
- Zamknięta pozycja odwadniacza w przypadku jego uszkodzenia
Wszystkie wyszczególnione cechy charakterystyczne łączą w sobie doświadczenia firmy Armstrong w produkcji odwadniaczy. Odwadniacze pływakowe zapewniają optymalną efektywność pracy przy długiej żywotności oraz pracę w trudnych warunkach.
Parametry
| Temperatura medium | do 232°C do 400 °C |
| Ciśnienie | do 17 bar do 69 bar |
| Medium | gazy nieagresywne gazy niewybuchowe para wodna powietrze |
| Materiał korpusu | żeliwo stal kuta |
| Przyłącze procesowe | 1” BSPT 3/4” BSPT 1 1/4” BSPT DN20 PN40 DN25 PN40 DN32 PN40 3/4” do wspawania 1” do wspawania 1 1/4” do wspawania |
| Aplikacja | instalacje parowe instalacje sprężonego powietrza |
| Dopuszczenia | CE |
| Producent | Armstrong |
