Odwadniacze dzwonowe
Odwadniacze dzwonowe serii 2000
Kod produktu: OD

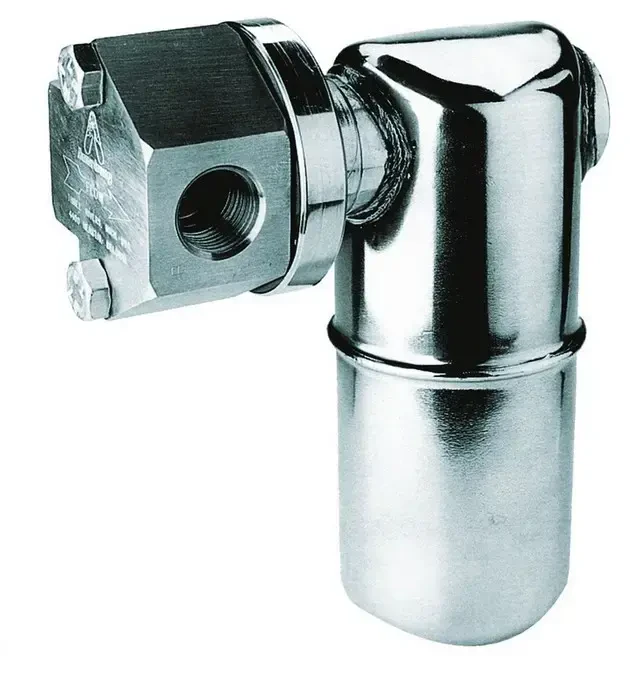

Odwadniacze do pary wodnej serii 2000 produkowane są przez amerykańską firmę Armstrong. Armstrong jednym ze światowych liderów na rynku odwadniaczy przemysłowych. Odwadniacze do pary wodnej tej serii cechują się, przede wszystkim, jednolitą konstrukcją odporną na uderzenia wodne, czy zamarzanie w przypadku ich wykorzystania na zewnętrznych rurociągach przesyłowych. Ponadto charakteryzują się minimalnymi stratami przy odprowadzaniu kondensatu powietrza i CO2 z systemu parowego. Montowane są bezpośrednio do konektorów montażowych, co sprawia ich bardzo prostą wymianę i eksploatację.
Zalety stosowania odwadniaczy do pary wodnej serii 2000
Odwadniacze do pary wodnej serii 2000 to odwadniacze w całości wykonane ze stali nierdzewnej. Przeznaczone są do montażu na konektorach montażowych. Odwadniacze dostępne są dla maksymalnego ciśnienia roboczego 45 bar i wydajności do 590 kg/h. Razem z konektorami obrotowymi 360° mogą być stosowane na każdej konfiguracji rurociągu. Charakteryzują się szybkim montażem/demontażem z konektora, co redukuje koszty eksploatacyjne. Seria 2000 to odwadniacze kompaktowe, odporne na korozję i zamarzanie. Podsumowując, stosowanie odwadniaczy parowych serii 2000 przynosi oszczędność w trzech ważnych polach: energii, instalacji, wymiany/naprawy.
Dostępny jest szeroki wachlarz konektorów od prostych – uniwersalnych, z opcją filtrów, czy konektorów z zintegrowanymi zaworami odcinającymi, spustowymi, czy testowymi do pracy odwadniaczy.
Charakterystyka odwadniaczy do pary wodnej serii 2000
Odwadniacze parowe przeznaczone są do odprowadzania kondensatu, powietrza i niekondensujących się gazów z instalacji parowej. Ich zadaniem jest unikanie strat pary. Odwadniacze stanowią niezbędne wyposażenie każdej instalacji parowej. Montuje się je zarówno w punktach odwadniających rurociągi parowe, jak i na odwodnieniach urządzeń wymiennikowych.
Zadania odwadniacza do pary wodnej serii 2000

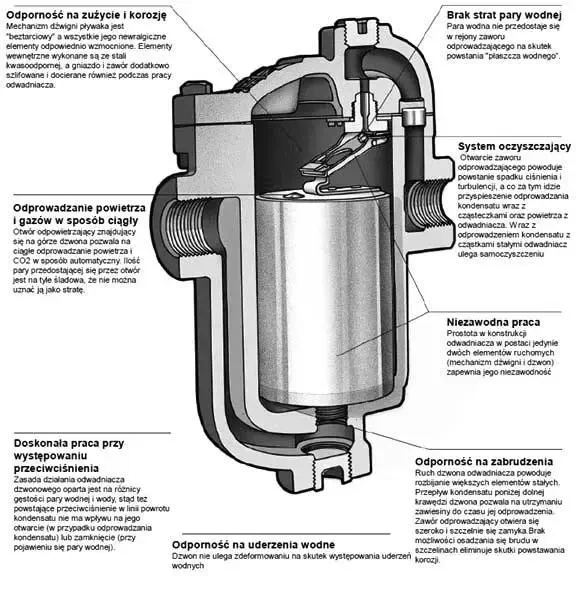

Odwadniacze Armstrong swoją pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny, dzięki czemu minimalizuje się zużycie urządzenia. Ten prosty fakt powoduje, że odwadniacze do pary wodnej mniej się zużywają niż inne typy odwadniaczy. Gniazdo i grzybek zaworu w odwadniaczu parowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Po więcej szczegółów na temat pracy odwadniaczy do pary wodnej serii 2000 zapraszamy do lektury bloga Akademia Automatyki:
https://www.akademia-automatyki.pl/blog/2021/09/09/ktory-odwadniacz-do-czego-szybki-przeglad/
Parametry
| Ciśnienie | do 45 bar |
| Przyłącze procesowe | Krótka szyjka Długa szyjka |
| Medium | para wodna |
| Kierunek przepływu | pion poziom |
| Materiał korpusu | stal nierdzewna |
| Temperatura medium | do 427 °C |
| Dopuszczenia | CE |
| Producent | Armstrong |
