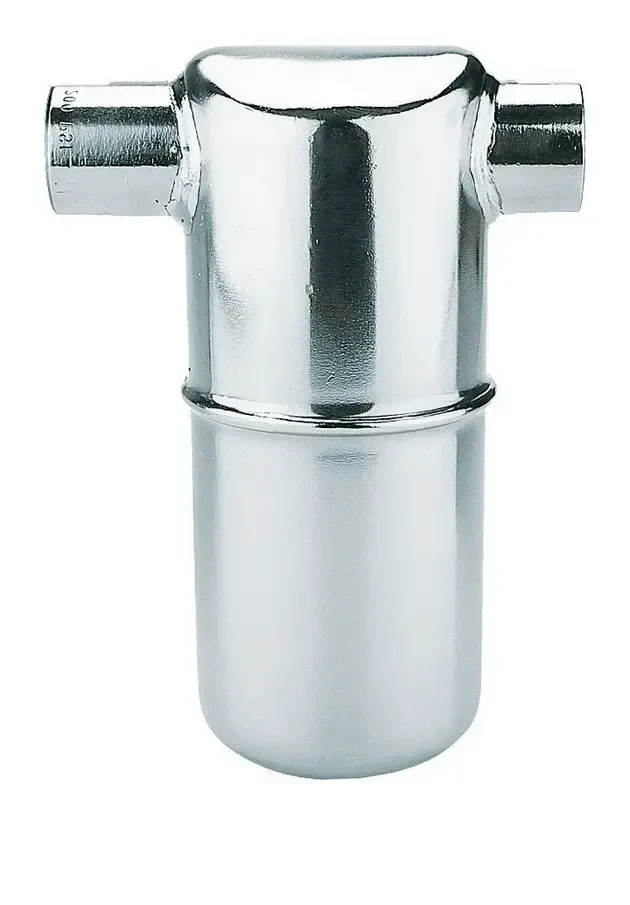

Odwadniacze dzwonowe serii 1800

Kod produktu: OD

Odwadniacze dzwonowe 1800 to seria, która niesie ze sobą zalety energooszczędnego działania odwadniaczy dzwonowych. Wlot/wylot boczny, spawana konstrukcja zapewnia wydajne działanie odwadniaczy w systemach takich jak parogrzejki, przy skraplaniu, ogrzewaniu, przetwarzaniu i innych podobnych systemach.

Odwadniacze dzwonowe serii 1800 to odwadniacze w całości wykonane ze stali nierdzewnej, przeznaczone do montażu na rurociągach poziomych. Dostępne są dla maksymalnego ciśnienia roboczego 45 bar i wydajności do 817 kg/h. Odwadniacz serii 1800 ma wszystkie zalety, jakie niesie za sobą stosowanie odwadniaczy dzwonowych. Posiada konstrukcje całkowicie spawaną/nierozbieralną i doskonale się sprawdza w zastosowaniach, takich jak: parogrzejki, punkty odwadniające, rurociągi przesyłowe, odwodnienia procesów grzewczych lub podobnych. Jest odporny na zamarzanie, doskonale radzi sobie w aplikacjach brudnego kondensatu i w sposób ciągły może odprowadzać powietrze. Zapewniają długie i bezawaryjne działanie.

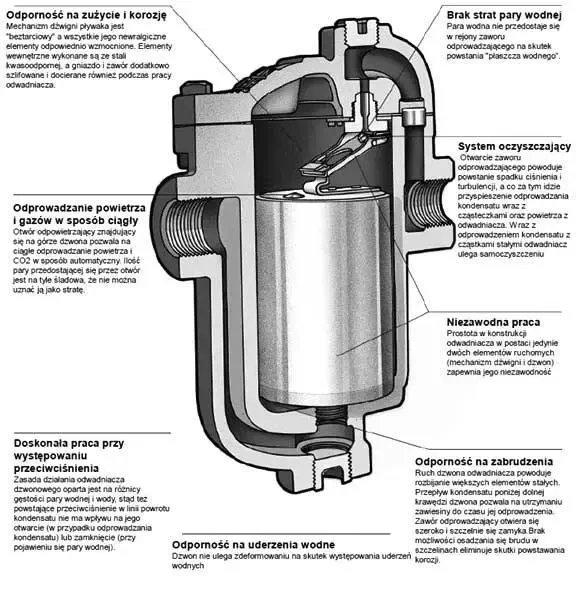

Działanie odwadniaczy dzwonowych serii 1800

Odwadniacz dzwonowy zapewnia efektywne odprowadzanie kondensatu z praktycznie wszystkich typów urządzeń wykorzystujących parę. Odwadniacz składa się z dzwonu (odwróconej szklanki), który umieszczony jest w zwartym, solidnym korpusie, gotowym sprostać skrajnym sytuacjom takim jak uderzenia wodne.

Odwadniacze dzwonowe Armstrong swoją pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny, dzięki temu zużycie odwadniacza jest minimalizowane.

Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.

Charakterystyka odwadniaczy parowych serii 1800

Odwadniacze parowe to urządzenia, których zadaniem jest automatyczne odprowadzanie kondensatu, powietrza i niekondensujących się gazów z instalacji parowej unikając przy tym strat pary. Stanowią niezbędne wyposażenie każdej instalacji parowej. Odwadniacze montuje się zarówno w punktach odwadniających rurociągi parowe, jak i na odwodnieniach urządzeń wymiennikowych.

Parametry

Kierunek przepływupoziom
Materiał korpusustal nierdzewna
Przyłącze procesowe1” BSPT
1/2” BSPT
3/4” BSPT
DN15 PN40
DN20 PN40
DN25 PN40
1/2” do wspawania
3/4” do wspawania
1” do wspawania
Temperatura mediumdo 427 °C
Ciśnieniedo 45 bar
Mediumpara wodna
DopuszczeniaCE
ProducentArmstrong

Pliki do pobrania
