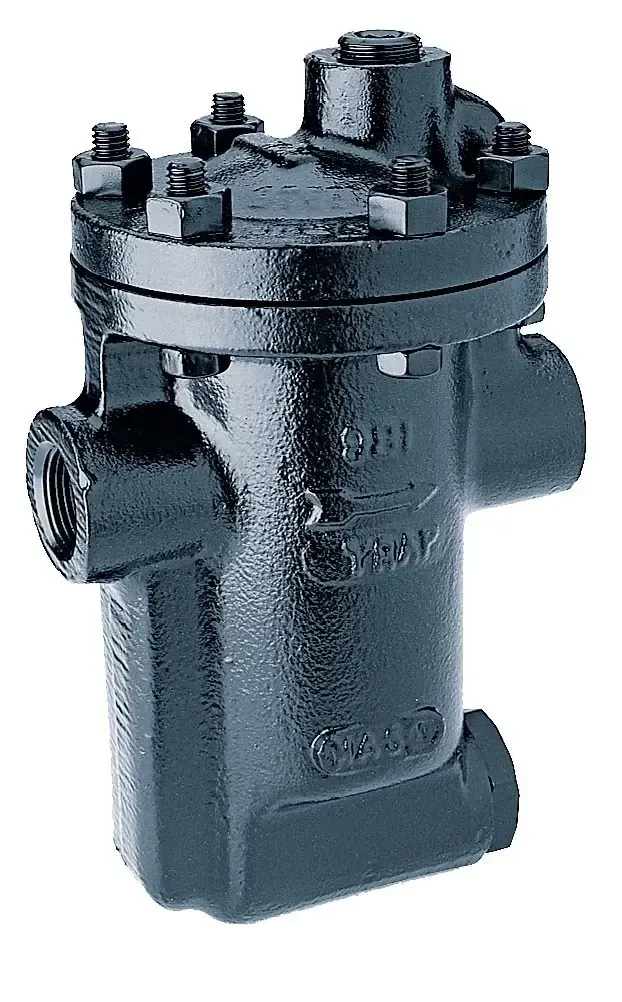

Odwadniacze dzwonowe serii 980

Kod produktu: Odwadniacz serii 980

Odwadniacze dzwonowe serii 980 to staliwne odwadniacze dzwonowe z wewnętrznym filtrem oferowane w dwóch wariantach wydajnościowych. Mniejszy odwadniacz, model 981 może osiągać wydajność do 550 kg/h kondensatu, z kolei większy, model 983 odprowadza maksymalnie 2000 kg/h kondensatu. Odwadniacze przeznaczone są do instalacji poziomej i mogą mieć przyłącza gwintowane, kołnierzowe lub do wspawania.

Zasada działania odwadniaczy dzwonowych serii 980

Fizyczna zasada działania urządzenia wykorzystuje różnicę gęstości pomiędzy parą wodną a kondensatem oraz powiązaną z nią siłę wyporu hydrostatycznego. Medium wpływające od dołu korpusu gromadzi się pod odwróconym dzwonem, który pełni funkcję pływaka. Obecność fazy gazowej powoduje uniesienie dzwonu ku górze, co skutkuje mechanicznym dociśnięciem grzybka do gniazda zaworu i uszczelnieniem układu wylotowego. W miarę dopływu schłodzonego kondensatu o wyższej gęstości, faza gazowa ulega częściowej kondensacji, a zgromadzone gazy niekondensujące są stale odprowadzane przez mikro-otwór w dnie dzwonu. Utrata siły wyporu powoduje grawitacyjny opad dzwona, który za pośrednictwem układu dźwigni otwiera gniazdo zaworowe i umożliwia cykliczne odprowadzenie kondensatu.

Ochrona instalacji parowej przed uderzeniami wodnymi i zużyciem

Konstrukcja mechanizmu z odwróconym dzwonem nie posiada stałych osi obrotu ani podatnych na zmęczenie materiałowe elementów mocujących. Taka budowa eliminuje tarcie wewnętrzne i zużycie mechaniczne, gwarantując wieloletnią, bezawaryjną pracę armatury.

  •  Bezpieczeństwo hydrodynamiczne: Stabilna geometria otwartego dzwonu wykazuje całkowitą odporność na nagłe skoki ciśnienia, dzięki czemu zapewniona jest skuteczna ochrona instalacji parowej przed uderzeniami wodnymi mogącymi rozszczelnić rurociągi.
  • Maksymalizacja efektywności energetycznej: Konstrukcja gwarantuje stałe zalanie hydraulicznem gniazda zaworowego, co umożliwia odprowadzanie kondensatu bez strat pary żywej.
  • Usuwanie gazów niekondensujących: Stała wentylacja przez otwór odpowietrzający w temperaturze pary zapobiega powstawaniu korków powietrznych oraz ogranicza ryzyko wystąpienia korozji wżerowej wywołanej obecnością tlenu i dwutlenku węgla.
  • Samooczyszczanie układu: Ulokowanie mechanizmu sterującego w najwyższym punkcie korpusu sprawia, że zanieczyszczenia stałe opadają na dno i są ewakuowane hydrodynamicznie przy pełnym otwarciu zaworu, bez ryzyka osadzania się na powierzchniach uszczelniających.

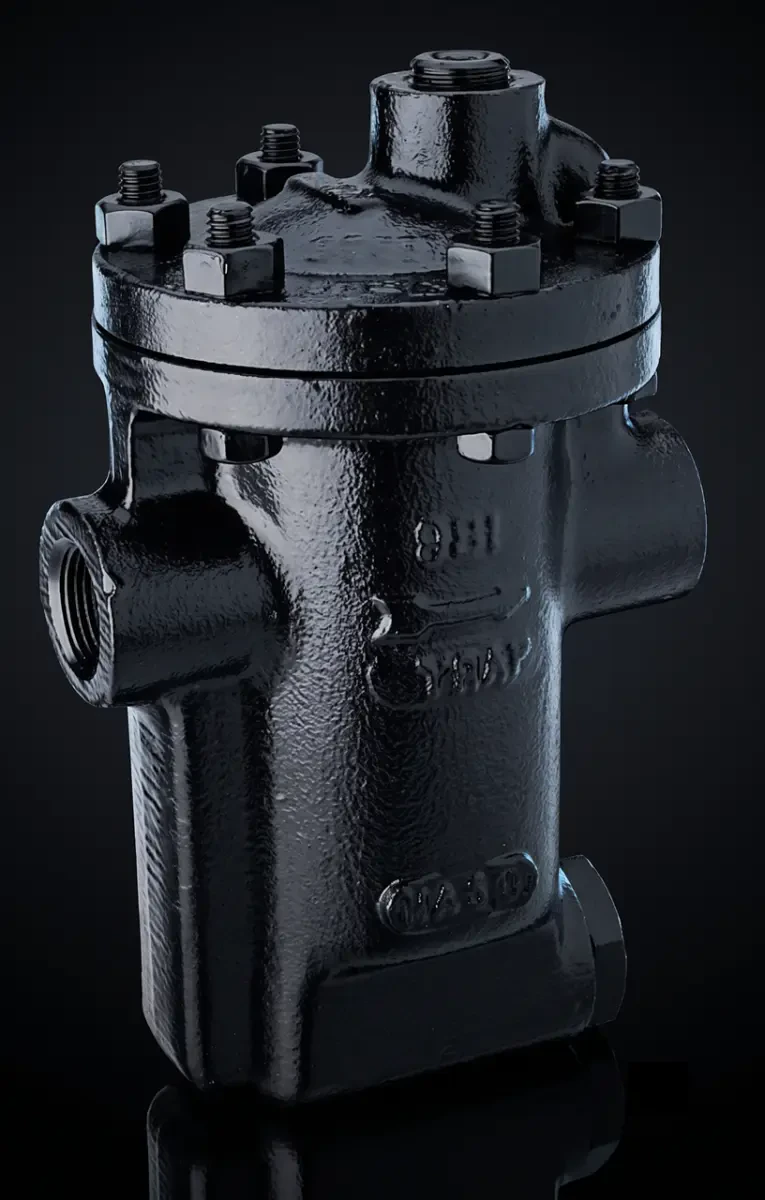

stalowy odwadniacz parowy 980

Specyfikacja techniczna

Urządzenia serii 980 charakteryzują się parametrami umożliwiającymi pracę w wymagających aplikacjach przemysłowych.

  • Materiał korpusu: Staliwo ASTM A216 WCB odporne na wysokie naprężenia termomechaniczne.
  • Maksymalne dopuszczalne ciśnienie (PMA): 41 bar.
  • Maksymalna dopuszczalna temperatura (TMA): 343°C.
  •  Elementy wewnętrzne: Stal nierdzewna o podwyższonej odporności na erozję i kawitację.
  • Zintegrowany filtr siatkowy: Stal nierdzewna, zabezpieczająca wewnętrzną kinematykę zaworu.
Budowa stalowego odwadniacza dzwonowego

Dostępne przyłącza i warianty montażowe odwadniacza

Urządzenia są przystosowane do montażu w rurociągach poziomych i występują w dwóch rozmiarach korpusu (981 oraz 982), oferując opcje połączeń:

  • Gwintowane: 1/2”, 3/4”, 1” (BSPT lub NPT).
  • Kołnierzowe: DN15, DN20, DN25 (PN40 lub ANSI).
  • Do wspawania: (SW): 1/2”, 3/4”, 1”.

Obszary zastosowań w przemyśle

Stabilność pracy i odporność na zmienne stany obciążenia predysponują serię 980 do pracy w kluczowych węzłach technologicznych, gdzie kluczowy parametr stanowi bezpieczeństwo instalacji i personelu:

  •  Odwodnienia magistral przesyłowych pary nasyconej i przegrzanej.
  • Układy ogrzewania towarzyszącego (steam tracing) aparatury kontrolno-pomiarowej.
  • Wymienniki ciepła, parowacze oraz nagrzewnice powietrza w przemyśle chemicznym i rafineryjnym.
  • Instalacje technologiczne w przemyśle spożywczym i papierniczym, narażone na wahania ciśnienia.

Właściwy dobór wydajnościowy oraz analiza parametrów granicznych są niezbędne, aby odwadniacz dzwonowy spełniał kryteria bezpieczeństwa i chronił zakład przed stratami energetycznymi.

Zachęcamy do kontaktu z działem armatury w celu weryfikacji warunków pracy instalacji i optymalnego doboru odwadniaczy i innej armatury.

Zachęcamy  także do pobrania karty katalogowej w celu zapoznania się ze szczegółowymi wykresami przepustowości.

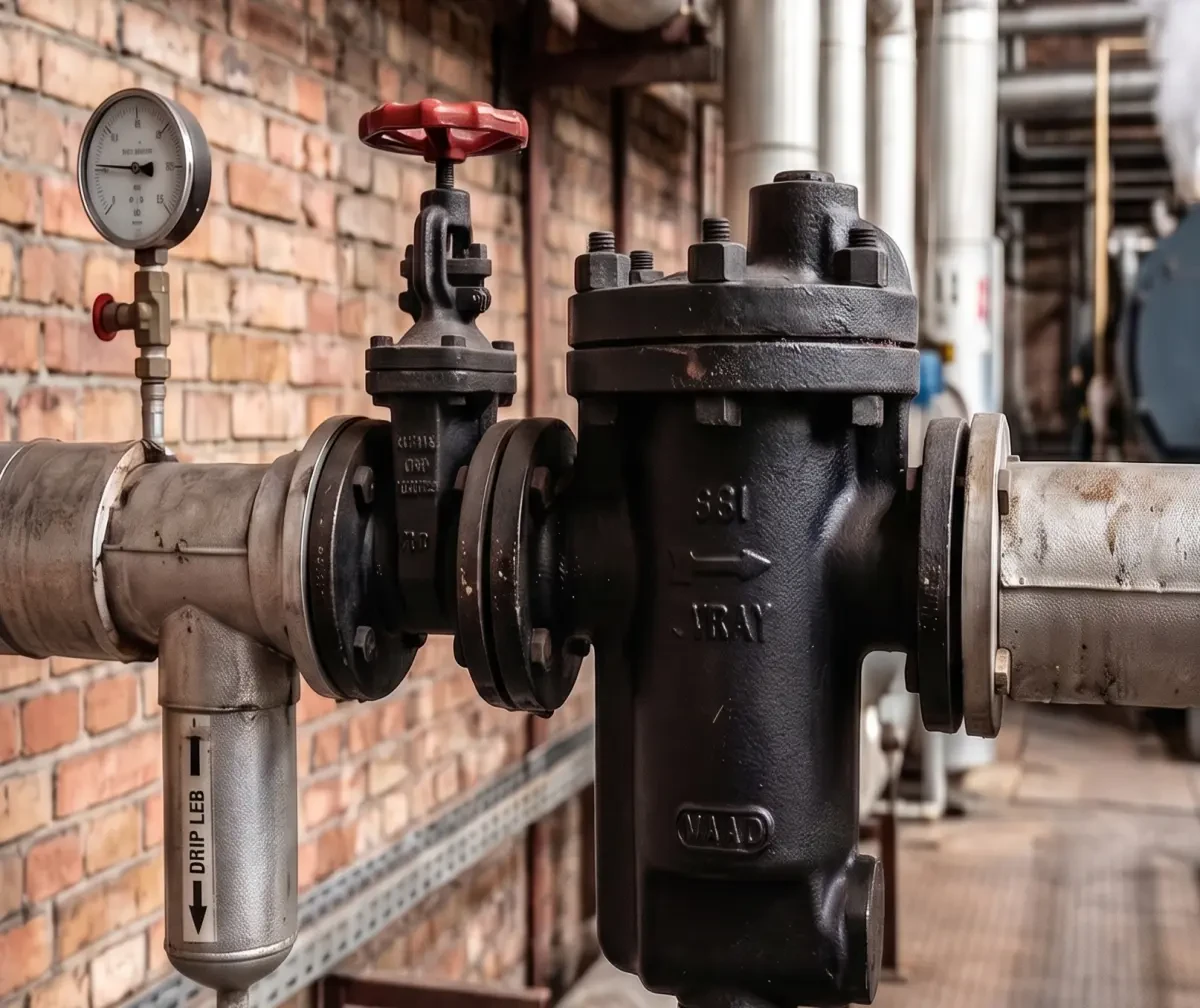

Odwadniacz stalowy zamontowany w instalacji parowej

Wsparcie w budowie efektywnych instalacji parowych

Właściwy dobór wydajnościowy oraz analiza parametrów granicznych są niezbędne, aby odwadniacz dzwonowy spełniał kryteria bezpieczeństwa i chronił zakład przed stratami energetycznymi. Zachęcamy do kontaktu z nami  w celu weryfikacji warunków pracy instalacji i optymalnego doboru odwadniaczy i innej armatury.

Warto także pobrać kartę katalogową w celu zapoznania się ze szczegółowymi wykresami przepustowości.

Po więcej wiedzy i  informacji technicznych o odwadniaczach i instalacjach parowych zapraszamy nasz blog:

Blog #Akademia Automatyki

Parametry

Kierunek przepływupoziom
Materiał korpusustaliwo
Przyłącze procesowe1” BSPT
1/2” BSPT
3/4” BSPT
DN15 PN40
DN20 PN40
DN25 PN40
1/2” do wspawania
3/4” do wspawania
1” do wspawania
Temperatura mediumdo 343 °C
Ciśnieniedo 41 bar
Mediumgazy nieagresywne
gazy niewybuchowe
para wodna
powietrze
DopuszczeniaCE
ProducentArmstrong
