Odwadniacze dzwonowe
Odwadniacze dzwonowe serii 200
Kod produktu: OD
Odwadniacze dzwonowe serii 200 to niezawodne odwadniacze, które zapewniają efektywne usuwanie kondensatu z praktycznie wszystkich typów urządzeń i systemów wykorzystujących parę.
Zasada działania odwadniacza dzwonowego serii 200
Żeliwne odwadniacze dzwonowe serii 200 zapewniają znaczną oszczędność energii. Unikatowy system dźwigni pomnaża siłę zapewnioną przez dzwon, która pozwala na otwarcie zaworu, pomimo występowania ciśnienia w systemie. Mechanizm z otwartym pływakiem nie zawiera nieruchomych osi tworzących tarcie lub opór. Żaden brud nie gromadzi się na wylocie. Małe drobiny brudu utrzymywane są w zawieszeniu, dopóki nie zostaną usunięte przez pełne oczyszczenie, kiedy dzwon opadnie i otworzy zawór. Wylot odwadniający jest stale otoczony wodą i zapobiega utracie pary żywej. Automatyczne odpowietrzanie jest zapewniane przez niewielki otwór odpowietrzający w dzwonie, który gwarantuje stałe i ciągłe odprowadzanie powietrza i CO2 w temperaturze pary. Odwadniacz dzwonowy natychmiast odprowadza kondensat i nie pozwala na jego gromadzenie się. Jest on także odporny na uderzenia wodne.
Charakterystyka pracy odwadniaczy dzwonowych serii 200
Praca odwadniaczy dzwonowych Armstrong oparta jest na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny, co minimalizuje zużycie urządzenia. Dzięki temu, odwadniacze dzwonowe mniej się zużywają niż inne typy odwadniaczy. Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Zadania odwadniaczy parowych serii 200
Odwadniacze parowe to urządzenia, których zadaniem jest automatyczne odprowadzanie kondensatu, powietrza i niekondensujących się gazów z instalacji parowej przy jednoczesnym unikaniu strat pary. Stanowią niezbędne wyposażenie każdej instalacji parowej. Odwadniacze montuje się zarówno w punktach odwadniających rurociągi parowe jak i na odwodnieniach urządzeń wymiennikowych.
Parametry
| Kierunek przepływu | pion |
| Materiał korpusu | żeliwo |
| Przyłącze procesowe | 1” BSPT DN40 PN40 DN32 PN40 DN25 PN40 DN20 PN40 DN15 PN40 2” BSPT 1 1/2” BSPT 1 1/4” BSPT 3/4” BSPT 1/2” BSPT DN50 PN40 |
| Temperatura medium | do 232°C |
| Ciśnienie | do 17 bar |
| Medium | gazy nieagresywne gazy niewybuchowe para wodna powietrze |
| Dopuszczenia | CE |
| Producent | Armstrong |
Pliki do pobrania
Produkty powiązane
Zawór zaporowy kulowy typ 99-20
Zawór zaporowy typu 99-20, produkowanym przez firmę Mars. 99-20 jest zaworem odcinającym, kulowym, przeznaczonym do odcinania dopływu mediów takich jak: woda, ciecze, para, powietrze, gazy niewybuchowe oraz chemikalia, stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu.
Zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i pneumatycznych na zaworze zaporowym odcinającym 99-20 firmy Mars, bez konieczności zastosowania dodatkowych konsoli.
Filtry do pary i cieczy serii YS-800
Filtry serii YS-800 do pary i cieczy. Stosowane w instalacji ciepłowniczych oraz wodnych, a także przemysłowych. Wykonane ze stali nierdzewnej z przyłączem gwintowanym. Maksymalne ciśnienie 55 bar. Zaletą Y-filtrów, możliwość instalowania ich w poziomej lub pionowej pozycji, z tym że muszą być po "dolnej" stronie w obudowie filtra w celu zatrzymywania zanieczyszczenia.
Reduktor ciśnienia GP-2000
Reduktor ciśnienia bezpośredniego działania z układem pilotowym do pary wodnej, z dokładnością ±1%. Konstrukcja reduktora pozwala na przegląd lub naprawę bez konieczności demontażu zaworu z sieci. Korpus wykonany z żeliwa sferoidalnego. Ciśnienie wejściowe do 21 bar, temperatura do 232°C. Szeroki wybór przyłączy procesowych.
Reduktor ciśnienia GD-30
Reduktor ciśnienia bezpośredniego działania do pary wodnej i nieagresywnych gazów. Reduktor stosuje się do zredukowania ciśnienia na żądanym poziomie. Do zastosowania w instalacjach szpitalnych oraz w branży spożywczej. Korpus stworzony z brązu. Ciśnienie wejściowe do 17 bar. Dokładność pomiaru ±10%. Temperatura do 210°C.
Armatura przemysłowa tej serii ma szeroki wybór przyłączy procesowych.
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Odwadniacz termostatyczny TC-R
Odwadniacz serii TC-R z przyłączami higienicznymi, należy do termostatycznej armatury przemysłowej posiadającej korpus ze stali nierdzewnej. Ciśnienie maksymalne 8,3 bar oraz temperatura maksymalna 186°C. Wydajność maksymalna odwadniaczy 1700 kg/h. Odwadniacz umożliwia wybór przyłącza oraz łatwe czyszczenie.
Odwadniacze pływakowe serii A
Odwadniacze termostatyczne, pływakowe serii A, z odpowietrznikiem. Stosowane do instalacji przemysłowych, w których ciśnienie maksymalne do 12 bar oraz temperatura nie przekracza 192°C. Wydajność maksymalna armatury przemysłowej tej serii to 3900 kg/h.
Odwadniacze pływakowe serii HLS
Gazowy odwadniacz pływakowy serii HLS do odprowadzania wody i innych cieczy wykondensowanych podczas sprężania lub chłodzenia powietrza i innych gazów. Materiał korpusu stworzony ze stali kutej. Medium: gazy nieagresywne, gazy niewybuchowe lub powietrze. Temperatura do: 454°C, 482°C lub 400°C. Szeroki zakres przyłączy procesowych.
Odwadniacze dzwonowe serii 80-DC
Seria 80-DC dla przemysłu do zabudowy poziomej. Przeznaczone do aplikacji, gdzie kondensat musi być unoszony z punktu odwadniania lub w aplikacjach grawitacyjnych. Materiał wykonania – żeliwo. Typ instalacji – poziome (do medium takiego jak para wodna). Ciśnienie do 17 bar, temperatura 232°C, wydajność 9000 kg/h.
Odwadniacze dzwonowe serii 800
Odwadniacz dzwonowy serii 800 dla przemysłu do zabudowy poziomej, wykonany z żeliwa. Może mieć przyłącze gwintowane. Wydajność do 9000 kg/h kondensatu. Niezawodność. Medium: gazy nieagresywne, gazy niewybuchowe, para wodna lub powietrze. Temperatura medium do 232°C oraz ciśnienie do 17 bar. Szeroki wybór przyłączy procesowych.
Odwadniacze dzwonowe serii TVS-4000
Stacja odwadniacza dzwonowego TVS-4000 firmy Armstrong, zintegrowana z filtrem oraz zaworami. Energooszczędność oraz niezawodność armatury przemysłowej serii TVS. Korpus odwadniacza dzwonowego jest wykonany ze stali nierdzewnej. Maksymalne ciśnienie odwadniacza dzwonowego do 17 bar oraz temperatura do 232°C.
Odwadniacz termostatyczny WT-3
Odwadniacz płytkowy, termostatyczny serii WT-3, do stosowanie przy instalacjach z koniecznością odwodnienia pary przegrzanej. Korpus wykonany jest ze stali węglowej. Ciśnienie w zakresie do 41 bar oraz temperatura do 343°C. Przełączę procesowe typu: 1/2” BSPT, 3/4” BSPT, 1/2” do wspawania lub 3/4” do wspawania. Unikalna niespawana konstrukcja płytki eliminuje problemy związane z naprężeniem spawu.

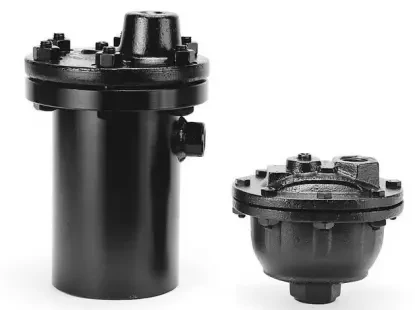

Odwadniacze pływakowe serii 21
