Odwadniacze termostatyczne

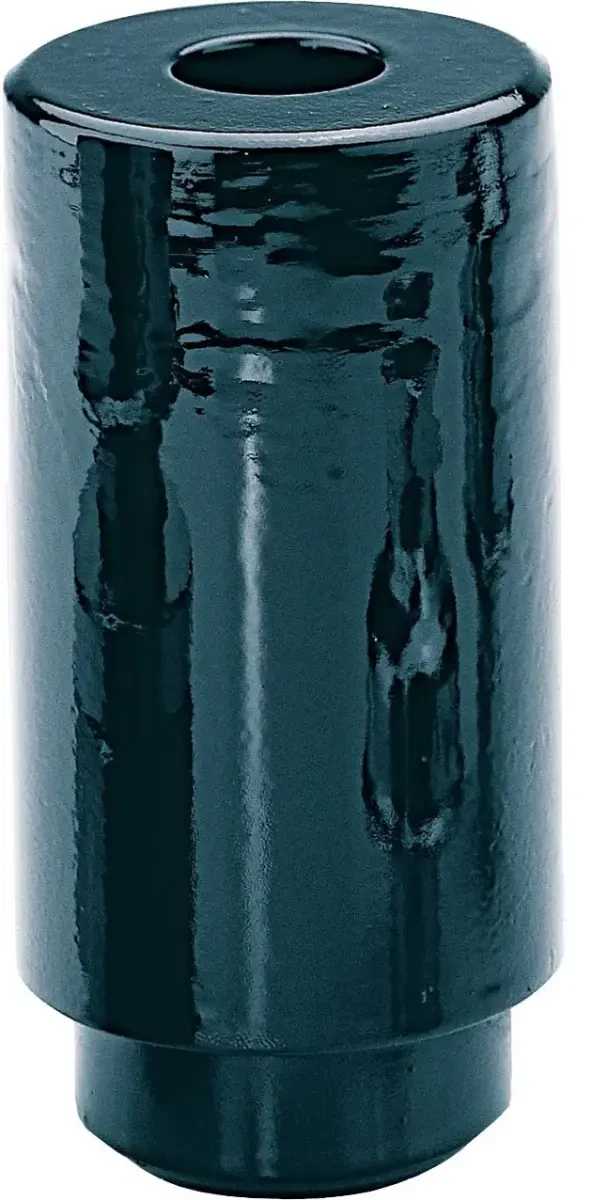

Odwadniacz termostatyczny WT-3
Kod produktu: ODWT-3
Odwadniacz termostatyczny WT-3 zaprojektowany jest do użycia przy instalacjach, w których konieczne jest odwodnienie pary przegrzanej. Odwadniacz cechuje się unikalną, niespawaną konstrukcją płytki, która eliminuje problemy związane z naprężeniem spawu.
Termostatyczny odwadniacz płytkowy WT-3
Odwadniacz WT-3 firmy Armstrong jest termostatycznym odwadniaczem płytkowym z stali węglowej zaprojektowanym do użycia przy instalacjach, w których konieczne jest odwodnienie pary przegrzanej. Cechuje się unikalną konstrukcją płytki, która eliminuje problemy związane z naprężeniem spawu. WT-3 nie zawiera cienkościennych elementów, takich jak mieszki czy spawane membrany. Odwadniacz jest także odporny na uderzenia wodne.
Szczególne działanie odwadniaczy WT-3
Praca odwadniaczy termostatycznych oparta jest na nagromadzeniu pewnej ilości kondensatu, zatem urządzenia nie powinny być instalowane na odnodze odwadniającej, a w przypadku instalacji pary nasyconej - przy elementach przetwarzania ciepła. Zaleca się szczególną ostrożność przy konserwacji jakiegokolwiek odwadniacza termostatycznego o niewielkim otworze zaworowym, gdzie istnieje podejrzenie zatkania.
Parametry
| Aplikacja | instalacje parowe |
| Materiał korpusu | stal węglowa |
| Ciśnienie | do 41 bar |
| Przyłącze procesowe | 1/2” BSPT 3/4” BSPT 1/2” do wspawania 3/4” do wspawania |
| Temperatura medium | do 399 °C |
| Medium | para wodna |
| Dopuszczenia | CE |
| Producent | Armstrong |
