Odwadniacze pływakowe

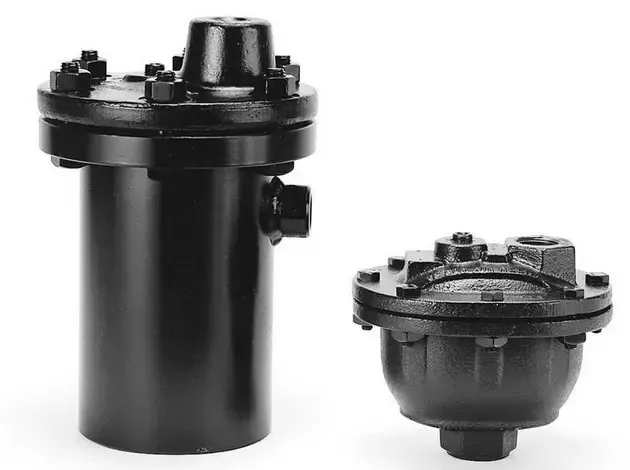

Odwadniacze pływakowe serii 21
Kod produktu: OD
Odwadniacze pływakowe do powietrza i innych gazów serii 21 automatycznie odprowadzają wodę i inne ciecze wykondensowane podczas sprężania lub chłodzenia powietrza i innych gazów. Odwadniacze mogą być również użyte do odprowadzania wody z cieczy lekkich.

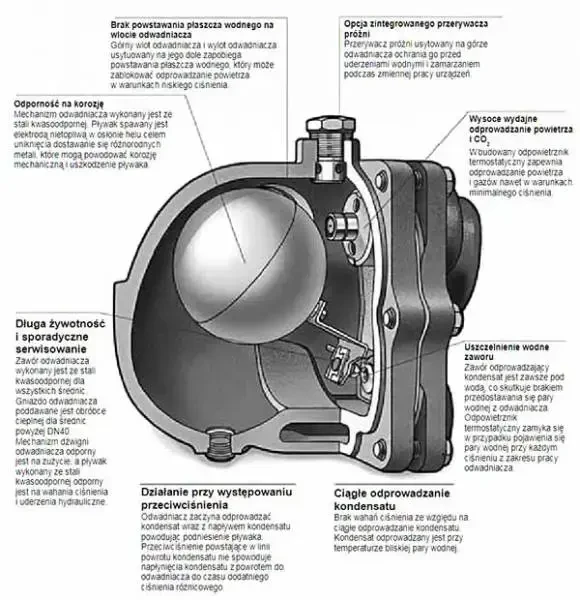

Zasada działania odwadniaczy pływakowych serii 21
Odwadniacze pływakowe tej serii wykonane są z żeliwa lub ze stali kutej. Przeznaczone są do odprowadzania wody i innych cieczy wykondensowanych podczas chłodzenia powietrza i gazów nieagresywnych oraz niewybuchowych. Odwadniacze przeznaczone są do medium o maksymalnej temperaturze 400°C oraz ciśnienia do 69 bar.
Charakterystyka odwadniaczy pływakowych serii 21
Odwadniacze pływakowe cechują się ciągłym odprowadzaniem kondensatu i znakomitymi możliwościami odpowietrzającymi. Zmienne ciśnienia powodują zmianę w ilości odprowadzanego kondensatu, a także powietrza oraz gazów. Są to niezwykle ciężkie warunki pracy. Zastosowanie w takich warunkach lekkiej konstrukcji, jest niewłaściwe i może być dla nas bardzo kosztowne. Odwadniacze pływakowe ARMSTRONG są niezrównane w pracy przy dużym obciążeniu konstrukcji. Mechanizm wewnętrzny jest wykonany ze stali nierdzewnej i jest utwardzany. Ich wydajności oparte są na rzeczywistym pomiarze ilości odprowadzonego gorącego i rozprężonego kondensatu. Odwadniacze testowane w wielu laboratoriach parowych celem zaproponowania urządzenia o dokładnie wyznaczonej charakterystyce, co jest kluczowe dla aplikacji wymagających odprowadzania dużych ilości kondensatu. Wszystkie wyszczególnione cechy charakterystyczne były projektowane w firmie Armstrong i łączą w sobie doświadczenia w produkcji odwadniaczy. Zapewniają optymalną efektywność pracy przy długiej żywotności.
Parametry
| Temperatura medium | do 232°C do 400 °C |
| Ciśnienie | do 17 bar do 41 bar |
| Medium | gazy nieagresywne gazy niewybuchowe para wodna powietrze |
| Materiał korpusu | żeliwo stal kuta |
| Przyłącze procesowe | 1” BSPT 1/2” BSPT 3/4” BSPT DN15 PN40 DN20 PN40 DN25 PN40 1/2” do wspawania 3/4” do wspawania 1” do wspawania |
| Aplikacja | instalacje parowe instalacje sprężonego powietrza |
| Producent | Armstrong |
