Odwadniacze pływakowe

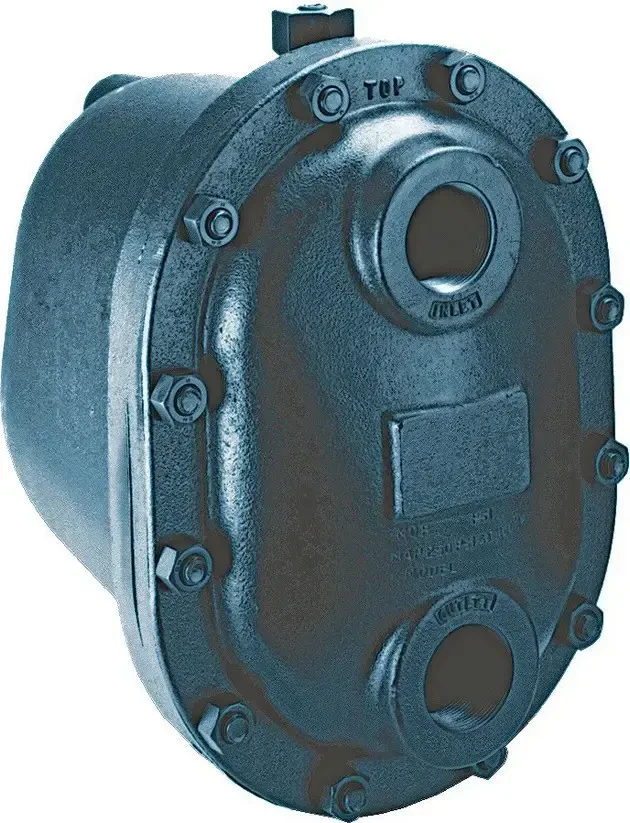

Odwadniacze pływakowe serii LS
Kod produktu: ODLS
Odwadniacz pływakowy serii LS charakteryzuje się prostą, mocną konstrukcją z żelaza ciągliwego. Odwadniacze pływakowe termostatyczne z serii LS i MS zapewniają długie i niezawodne działanie oraz wysoką wydajność.
Odwadniacz pływakowy serii LS - charakterystyka
Odwadniacze pływakowe o mocnej konstrukcji przeznaczone są do instalacji poziomych, do mediów takich jak: para wodna, powietrze, gazy nieagresywne, gazy niewybuchowe. Odwadniacze są zaprojektowane dla aplikacji przemysłowych, które wymagają dużej przepustowości i gdzie bardzo istotne jest wydajne oraz niezawodne działanie.
Wewnętrzny odpowietrznik termostatyczny zawiera mieszki wykonane z stopu fosforu i brązu umieszczone w obudowie ze stali nierdzewnej. Tego rodzaju odpowietrznik, balansujący ciśnienie, odpowiada na krzywą ciśnienie-temperatura pary przy dowolnym ciśnieniu od 0 do 17 bar. Dzięki temu, aż do 17 bar, powietrze jest odprowadzane nieco poniżej temperatury pary.

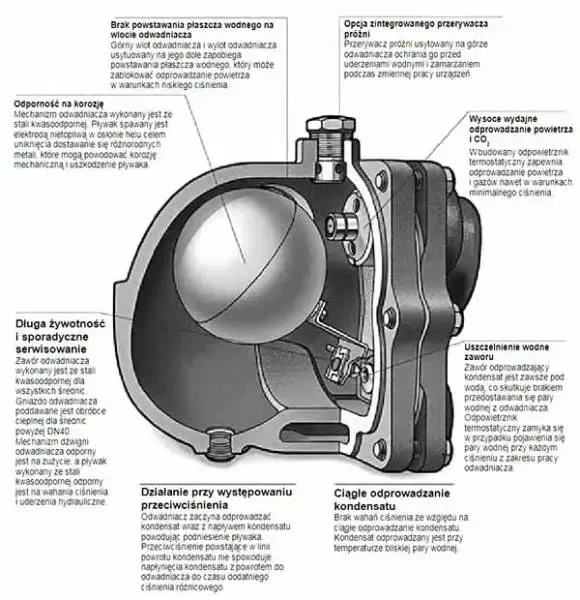

Działanie odwadniaczy pływakowych serii LS
Odwadniacze pływakowe cechują się ciągłym odprowadzaniem kondensatu i znakomitymi możliwościami odpowietrzającymi. Zmienne ciśnienia powodują zmianę w ilości odprowadzanego kondensatu, a także powietrza oraz gazów. Są to niezwykle ciężkie warunki pracy. Zastosowanie w takich warunkach lekkiej konstrukcji, jest niewłaściwe i może być dla nas bardzo kosztowne. Odwadniacze pływakowo-termostatyczne ARMSTRONG są niezrównane w pracy przy dużym obciążeniu konstrukcji. Mechanizm wewnętrzny jest wykonany ze stali nierdzewnej i jest utwardzany. Wydajności odwadniaczy pływakowych Armstrong oparte są na rzeczywistym pomiarze ilości odprowadzonego gorącego i rozprężonego kondensatu, testowane w wielu laboratoriach parowych celem zaproponowania odwadniacza o dokładnie wyznaczonej charakterystyce, co jest kluczowe dla aplikacji wymagających odprowadzania dużych ilości kondensatu. Wszystkie wyszczególnione cechy charakterystyczne były projektowane w firmie Armstrong i łączą w sobie doświadczenia w produkcji odwadniaczy. Zapewniają optymalną efektywność pracy przy długiej żywotności.
Parametry
| Ciśnienie | do 31 bar |
| Medium | gazy nieagresywne gazy niewybuchowe para wodna powietrze |
| Materiał korpusu | staliwo |
| Aplikacja | instalacje parowe instalacje sprężonego powietrza |
| Przyłącze procesowe | 2” BSPT DN50 PN40 2 1/2" BSPT DN65 PN40 |
| Temperatura medium | do 338°C |
| Dopuszczenia | CE |
| Producent | Armstrong |
Pliki do pobrania
