Odwadniacze dzwonowe

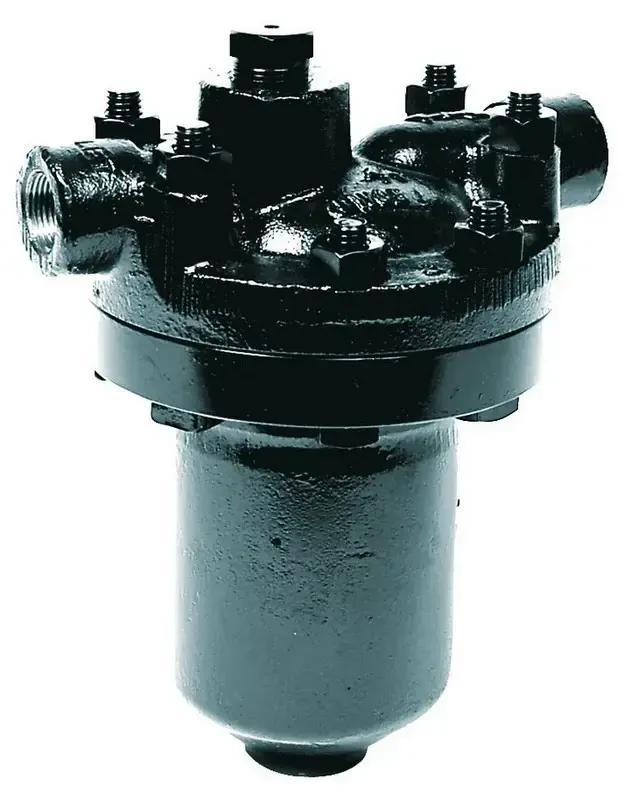

Odwadniacze dzwonowe serii 421
Kod produktu: OD421
Odwadniacze dzwonowe serii 421, firmy Armstrong, przeznaczone są dla instalacji poziomych i zapewniają mniejszą przepustowość przy wyższych ciśnieniach. Unikatowy system dźwigni pomnaża siłę zapewnioną przez dzwon, która pozwala na otwarcie zaworu, pomimo występowania ciśnienia w systemie. Mechanizm odwadniaczy z otwartym pływakiem nie zawiera żadnych nieruchomych osi tworzących tarcie lub opór.
Zasada działania odwadniaczy dzwonowych serii 421
Odwadniacze dzwonowe serii 421 cechują się minimalnymi stratami przy odprowadzaniu kondensatu, powietrza i CO2 z systemu parowego. Model 421 jest łatwy w naprawie i nie ma potrzeby demontażu całego korpusu z rurociągu. Jest zaprojektowany tak, aby sprostać obecnym wymaganiom dotyczącym efektywnego oraz ekonomicznego zarządzania energią wynikających z długiego czasu bezawaryjnego funkcjonowania odwadniacza.
Ze względu na usytuowanie mechanizmu w górnej części odwadniacza, żaden brud nie gromadzi się na wylocie. Małe drobiny brudu utrzymywane są w zawieszeniu, dopóki nie zostaną usunięte przez pełne oczyszczenie, kiedy dzwon opadnie i otworzy zawór. Wylot odwadniający jest stale otoczony wodą i zapobiega utracie pary żywej. Automatyczne odpowietrzanie jest zapewniane przez małą otwór odpowietrzający w dzwonie. Odwadniacz dzwonowy natychmiast odprowadza kondensat i nie pozwala na jego gromadzenie się. Jest on także odporny na uderzenia wodne.
Charakterystyka odwadniaczy dzwonowych serii 421
Odwadniacze dzwonowe Armstrong pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny. Dzięki temu minimalizowane jest zużycie urządzenia. Z tego powodu odwadniacze dzwonowe mniej się zużywają niż inne typy odwadniaczy. Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Zadania odwadniaczy do pary wodnej serii 421
Odwadniacze parowe to urządzenia, których zadaniem jest automatyczne odprowadzanie kondensatu, powietrza i niekondensujących się gazów z instalacji parowej i unikanie przy tym strat pary. Stanowią niezbędne wyposażenie każdej instalacji parowej. Odwadniacze montuje się zarówno w punktach odwadniających rurociągi parowe jak i na odwodnieniach urządzeń wymiennikowych.
Parametry
| Przyłącze procesowe | 1/2” BSPT 3/4” BSPT DN15 PN40/64/100/160 DN20 PN40/64/100/160 1/2” do wspawania 3/4” do wspawania |
| Medium | para wodna |
| Kierunek przepływu | poziom |
| Materiał korpusu | stal węglowa |
| Temperatura medium | do 427 °C |
| Ciśnienie | do 69 bar |
| Dopuszczenia | CE |
| Producent | Armstrong |
Pliki do pobrania
Produkty powiązane

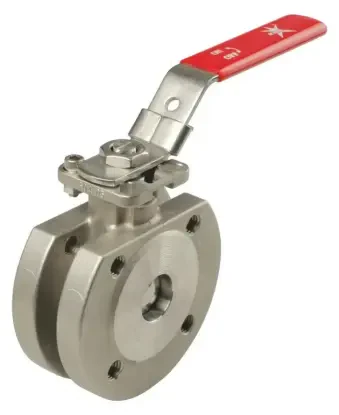

Zawór zaporowy kulowy typ 99-20
Zawór zaporowy typu 99-20, produkowanym przez firmę Mars. 99-20 jest zaworem odcinającym, kulowym, przeznaczonym do odcinania dopływu mediów takich jak: woda, ciecze, para, powietrze, gazy niewybuchowe oraz chemikalia, stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu.
Zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i pneumatycznych na zaworze zaporowym odcinającym 99-20 firmy Mars, bez konieczności zastosowania dodatkowych konsoli.

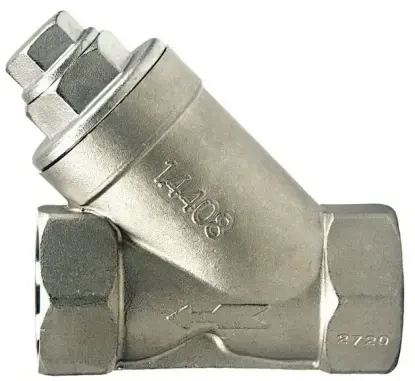

Filtry do pary i cieczy serii YS-800
Filtry serii YS-800 do pary i cieczy. Stosowane w instalacji ciepłowniczych oraz wodnych, a także przemysłowych. Wykonane ze stali nierdzewnej z przyłączem gwintowanym. Maksymalne ciśnienie 55 bar. Zaletą Y-filtrów, możliwość instalowania ich w poziomej lub pionowej pozycji, z tym że muszą być po "dolnej" stronie w obudowie filtra w celu zatrzymywania zanieczyszczenia.

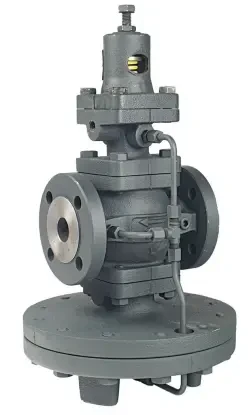

Reduktor ciśnienia GP-2000
Reduktor ciśnienia bezpośredniego działania z układem pilotowym do pary wodnej, z dokładnością ±1%. Konstrukcja reduktora pozwala na przegląd lub naprawę bez konieczności demontażu zaworu z sieci. Korpus wykonany z żeliwa sferoidalnego. Ciśnienie wejściowe do 21 bar, temperatura do 232°C. Szeroki wybór przyłączy procesowych.

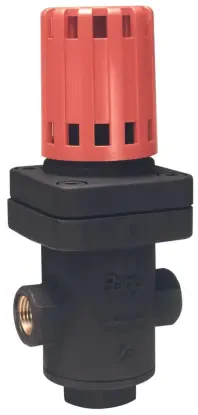

Reduktor ciśnienia GD-30
Reduktor ciśnienia bezpośredniego działania do pary wodnej i nieagresywnych gazów. Reduktor stosuje się do zredukowania ciśnienia na żądanym poziomie. Do zastosowania w instalacjach szpitalnych oraz w branży spożywczej. Korpus stworzony z brązu. Ciśnienie wejściowe do 17 bar. Dokładność pomiaru ±10%. Temperatura do 210°C.
Armatura przemysłowa tej serii ma szeroki wybór przyłączy procesowych.
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Odwadniacze pływakowe serii LS
Odwadniacz termostatyczny, pływakowy serii LS do gazów do zabudowy poziomej o wydajności 22000 kg/h. Rzeczywisty pomiar ilości odprowadzonego gorącego i rozprężonego kondensatu. Ciśnienie do 31 bar. Materiał korpusu wykonany ze staliwa. Temperatura medium odwadniacza do 338°C. Przyłącze procesowe typu: 2” BSPT, DN50 PN40, 2 1/2" BSPT, DN65 PN40.
Odwadniacze dzwonowe serii 1000
Odwadniacze serii 1000 to armatura przemysłowa stosowana w przemyśle do zabudowy pionowej. Wykonane ze stali nierdzewnej. Kompaktowa oraz jednolita konstrukcja. Zapewnienie długiej żywotności w działaniu. Medium to para wodna. Temperatura medium do 427°C oraz ciśnienie do 45 bar. Wydajność urządzenia 2000 kg/h. Przeznaczone do zastosowań związanych z odwadnianiem takich aplikacji jak:
- parogrzejki,
- rurociągi przesyłowe,
- procesy grzewcze.

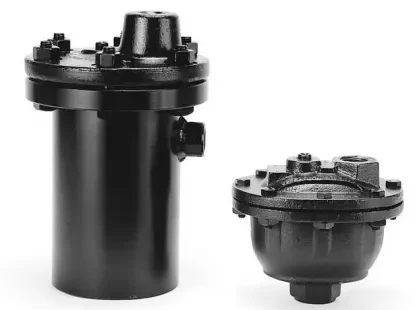

Odwadniacze pływakowe serii 71
Odwadniacze pływakowe serii 71 (producentem firma Arsmstrong), wykonane ze stali kutej lub żeliwa. Stosowane są do powietrza i innych gazów nieagresywnych i niewybuchowych. Temperatura medium w zakresie do 232°C lub do 400°C. Szeroki wachlarz przyłączy procesowych. Ciśnienie do 17 bar lub do 69 bar.
Odwadniacz dzwonowy serii 5000
Odwadniacz dzwonowy serii 5000 stosowane w przemyśle do instalacji pionowych i wykonane są ze stali kutej (Cr-Mo). Odwadniacz cechuje się natychmiastowym czasem reakcji przy odprowadzaniu dużych ilości kondensatu. Ciśnienie do 124 bar. Maksymalna wydajność 2340 kg/h.
Odwadniacze termodynamiczne serii CD-60
Odwadniacz serii CD-60 z kategorii termodynamicznej armatury przemysłowej, posiada wymienną kapsułę. Korpus odwadniacza to stal węglowa. Ciśnienie maksymalne 41 bar. Temperatura do 260°C. Wydajność do 1300 kg/h.
Odwadniacze mają szeroki wachlarz przyłączy procesowych.
Odwadniacze pływakowe serii KD
Odwadniacze termostatyczne, pływakowe serii KD do gazów, do zabudowy poziomej o wydajności do 64400 kg/h. Producentem jest firma Arsmtrong. Ciśnienie do 21 bar, temperatura medium do 343°C, przyłącze typu: 2 1/2" BSPT, 3" BSPT, DN65 PN40, DN80 PN40. Korpus wykonany z żeliwa sferoidalnego.
Odwadniacze pływakowe serii HLS
Gazowy odwadniacz pływakowy serii HLS do odprowadzania wody i innych cieczy wykondensowanych podczas sprężania lub chłodzenia powietrza i innych gazów. Materiał korpusu stworzony ze stali kutej. Medium: gazy nieagresywne, gazy niewybuchowe lub powietrze. Temperatura do: 454°C, 482°C lub 400°C. Szeroki zakres przyłączy procesowych.

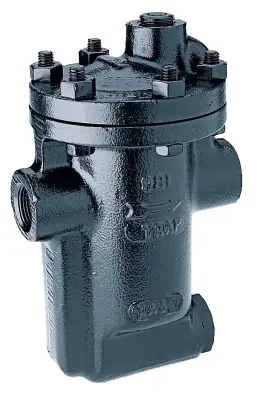

Odwadniacze dzwonowe serii 980
