Odwadniacze pływakowe

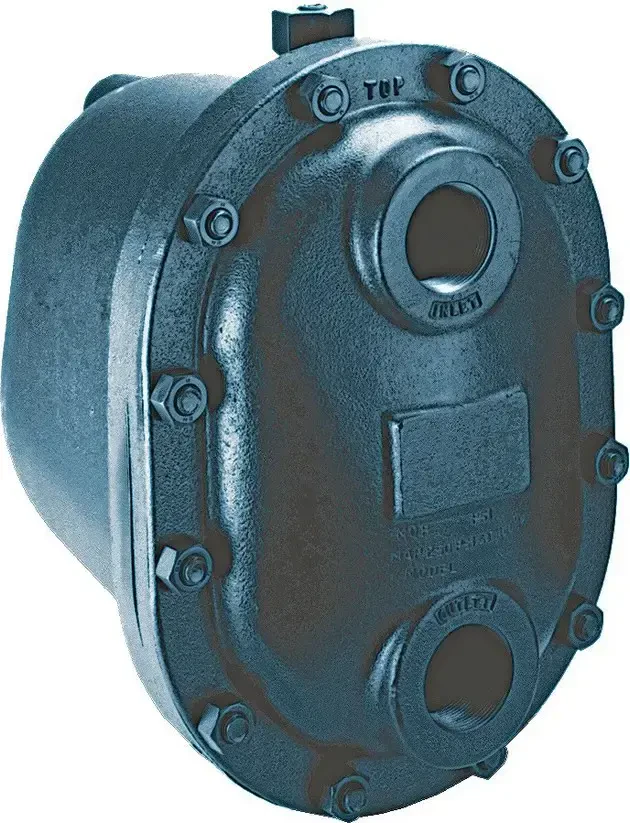

Odwadniacze pływakowe serii M
Kod produktu: ODM
Odwadniacze pływakowe serii M wykonane z żelaza ciągliwego, zapewniają długie i niezawodne działanie oraz wysoką wydajność. Wszystkie pływaki, zawory, gniazda oraz mechanizmy podnoszone przy pomocy dźwigni odwadniaczy tej serii, są wykonane ze stali nierdzewnej.

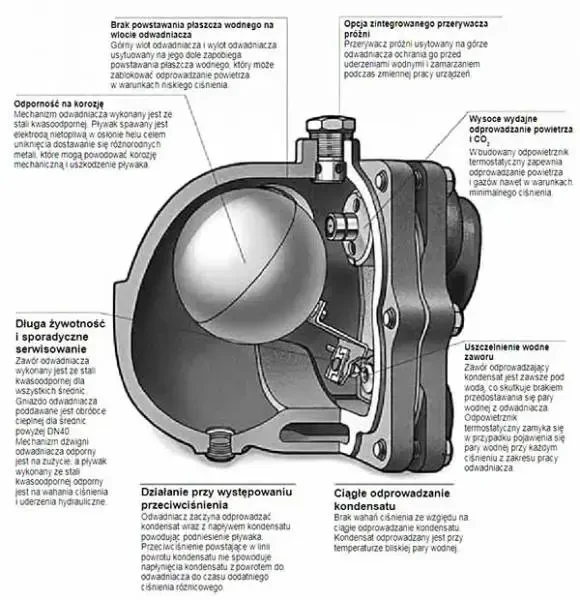

Działanie odwadniacza pływakowego serii M
Odwadniacze pływakowe serii M wykonane są z żelaza ciągliwego. Mocna konstrukcja zapewnia niezawodne działanie. Odwadniacze tej serii zaprojektowane są do aplikacji przemysłowych, które wymagają dużej przepustowości i gdzie istotne jest wydajne oraz niezawodne działanie.
Wewnętrzny odpowietrznik termostatyczny odwadniacza pływakowego zawiera mieszki wykonane z stopu fosforu i brązu umieszczone w obudowie ze stali nierdzewnej. Tego rodzaju odpowietrznik, balansujący ciśnienie, odpowiada na krzywą ciśnienie - temperatura pary przy dowolnym ciśnieniu od 0 do 17 bar. Dzięki temu, aż do 17 bar, powietrze jest odprowadzane nieco poniżej temperatury pary.
Charakterystyka odwadniaczy pływakowych serii M
Odwadniacze pływakowe zapewniają ciągłe odprowadzanie kondensatu i mają znakomite możliwości odpowietrzające. Są niezrównane w pracy przy dużym obciążeniu konstrukcji. Mechanizm wewnętrzny jest wykonany ze stali nierdzewnej i jest utwardzany. Wydajności odwadniaczy pływakowych Armstrong oparte są na rzeczywistym pomiarze ilości odprowadzonego gorącego i rozprężonego kondensatu. W celu zaproponowania odwadniacza o dokładnie wyznaczonej charakterystyce, urządzenia są testowane w wielu laboratoriach parowych. Jest jest kluczowe dla aplikacji wymagających odprowadzania dużych ilości kondensatu.
Wszystkie wyszczególnione cechy charakterystyczne były projektowane w firmie Armstrong i łączą w sobie doświadczenia w produkcji odwadniaczy. Zapewniają optymalną efektywność pracy przy długiej żywotności.
Parametry
| Medium | gazy nieagresywne gazy niewybuchowe para wodna powietrze |
| Materiał korpusu | żeliwo |
| Aplikacja | instalacje parowe instalacje sprężonego powietrza |
| Temperatura medium | do 232°C |
| Ciśnienie | do 17 bar |
| Przyłącze procesowe | 3" BSPT DN80 PN40 |
| Dopuszczenia | CE |
| Producent | Armstrong |
