Odwadniacze dzwonowe

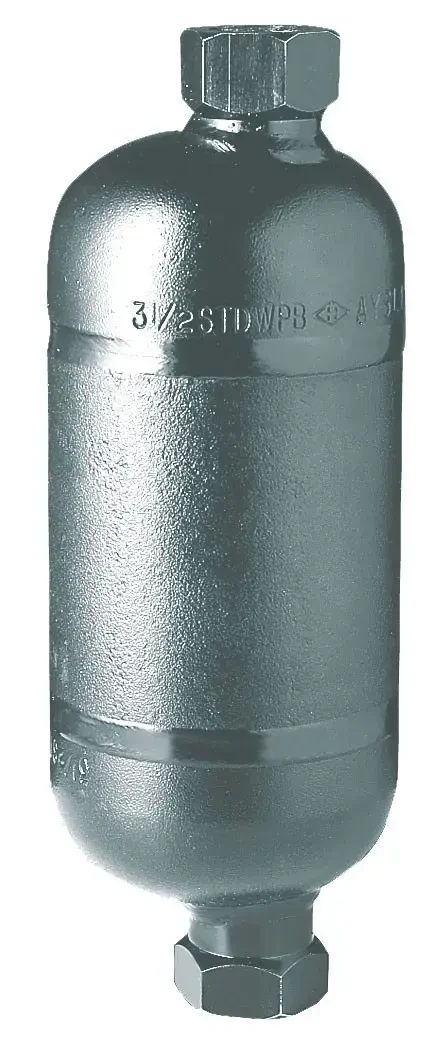

Odwadniacze dzwonowe serii 501-SH
Kod produktu: OD501-SH
Odwadniacze dzwonowe serii 401-SH/501-SH zaprojektowane są przez firmę Armstrong — światowego lidera na rynku odwadniaczy przemysłowych. Posiadają komorę akumulującą i są skonstruowane tak, by przezwyciężać trudności, jakie niesie ze sobą połączenie ciepła przegrzanego wraz z wysokim ciśnieniem/działaniem przy niskim obciążeniu.
Odwadniacz dzwonowy serii 501-SH z komorą akumulującą
Aby sprostać najbardziej trudnemu rodzajowi pracy z parą, czyli połączeniu ciepła przegrzanego wraz z wysokim ciśnieniem, Armstrong stworzył odwadniacze dzwonowe z unikalną komorą akumulującą. Komora odwadniacza gromadzi kondensat w wydajny sposób, tak by zapewnić cykl pełnego odwadniania. Zbiornik w komnacie przepływa w górę i dół wzdłuż wlotowego przewodu parowego, zamykając go w momencie, gdy poziom kondensatu się podnosi. W tym samym czasie gdy komora gromadzi w sobie kondensat, para kontynuuje swój przepływ poniżej dzwonu, zapewniając ciasno zamknięty zawór odwadniający, dopóki kondensat nie zbierze się wewnątrz odwadniacza i dzwon nie opadnie. Działanie jest dwustawowe: zał/wył, żadnego dławienia lub kapania.
Zalety stosowania odwadniaczy dzwonowych serii 501-SH
Odwadniacze dzwonowe tej serii zawierają w sobie wszystkie zalety odwadniaczy dzwonowych parowych: wysoka odporność na ścieranie, korozję i uderzenia wodne – bez żadnych uszczelek. Unikalny system dźwigni odwadniacza zwielokrotnia siłę dostarczaną przez dzwon, aby otwierać zawór w obecności przeciwciśnienia. Mechanizm zlokalizowany jest w górnej części. Żadne zanieczyszczenia nie gromadzą się na wylocie odwadniacza. Małe ilości zanieczyszczeń są utrzymywane w zawieszeniu, dopóki nie zostaną usunięte przez pełne ciśnieniowe działanie czyszczące. Wylot odwadniający jest stale otoczony wodą i zapobiega utratom pary żywej. Automatyczne odpowietrzanie jest zapewnione przez mały otwór w dzwonie. Odwadniacze dzwonowe nie wymagają żadnej regulacji. Nie dopuszczają do cofania się kondensatu oraz są odporne na uderzenia wodne.
Sposób działania odwadniaczy dzwonowych Armstrong
Odwadniacze dzwonowe Armstrong swoją pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny, co minimalizuje zużycie urządzenia. Ten prosty fakt powoduje, że odwadniacze dzwonowe mniej się zużywają niż inne typy odwadniaczy. Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Zadania odwadniaczy parowych serii 501-SH
Odwadniacze parowe to urządzenia, których zadaniem jest automatyczne odprowadzanie kondensatu, powietrza i niekondensujących się gazów z instalacji parowej unikając przy tym strat pary. Stanowią niezbędne wyposażenie każdej instalacji parowej. Odwadniacze montuje się zarówno w punktach odwadniających rurociągi parowe, jak i na odwodnieniach urządzeń wymiennikowych.
Parametry
| Ciśnienie | do 106 bar |
| Ciśnienie różnicowe | 105 bar |
| Przyłącze procesowe | 1/2” BSPT 3/4” BSPT DN15 PN40/64/100/160 DN20 PN40/64/100/160 1/2” do wspawania 3/4” do wspawania |
| Medium | para wodna |
| Kierunek przepływu | pion |
| Materiał korpusu | stal węglowa |
| Temperatura medium | do 454 °C |
| Dopuszczenia | CE |
| Producent | Armstrong |
