Odwadniacze pływakowe
Odwadniacze pływakowe serii LD
Kod produktu: OD
Odwadniacze pływakowe do powietrza i innych gazów automatycznie odprowadzają wodę i inne ciecze wykondensowane podczas sprężania lub chłodzenia powietrza i innych gazów.
Krótka charakterystyka odwadniaczy serii LD
Odwadniacze pływakowe tej serii skonstruowane są z żeliwa, stali nierdzewnej albo stali kutej. Automatycznie odprowadzają wodę i inne ciecze wykondensowane podczas sprężania lub chłodzenia powietrza i innych gazów nieagresywnych i niewybuchowych. Odwadniacze pływakowe przeznaczone są do mediów o temperaturze do 400°C.

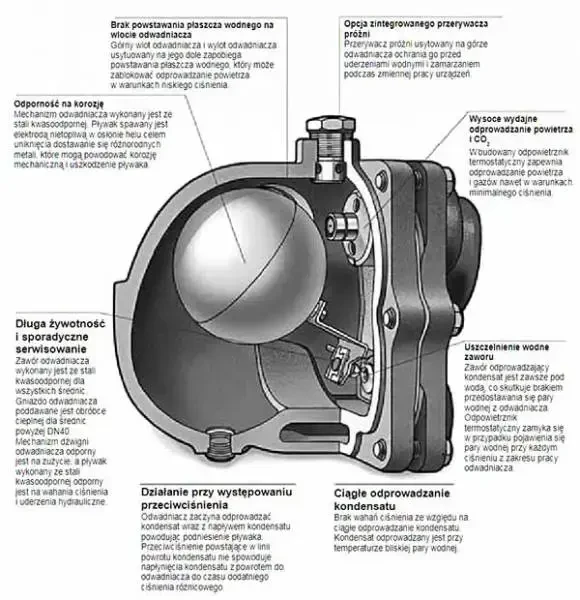

Zasada działania odwadniaczy pływakowych serii LD
Odwadniacze pływakowe cechują się ciągłym odprowadzaniem kondensatu i znakomitymi możliwościami odpowietrzającymi. Zmienne ciśnienia powodują zmianę w ilości odprowadzanego kondensatu, a także powietrza oraz gazów. Odwadniacze pływakowe przeznaczone są do pracy w bardzo trudnych warunkach. Zastosowanie w takich warunkach lekkiej konstrukcji, mogłoby się okazać niewłaściwe i bardzo kosztowne. Odwadniacze pływakowe ARMSTRONG są niezrównane w pracy przy dużym obciążeniu konstrukcji. Mechanizm wewnętrzny jest wykonany ze stali nierdzewnej i jest utwardzany. Wydajności odwadniaczy pływakowych Armstrong oparte są na rzeczywistym pomiarze ilości odprowadzonego gorącego i rozprężonego kondensatu. W celu zaproponowania odwadniacza o dokładnie wyznaczonej charakterystyce, urządzenia są testowane w wielu laboratoriach parowych. Jest jest kluczowe dla aplikacji wymagających odprowadzania dużych ilości kondensatu. Wszystkie wyszczególnione cechy charakterystyczne były projektowane w firmie Armstrong i łączą w sobie doświadczenia w produkcji odwadniaczy. Zapewniają optymalną efektywność pracy przy długiej żywotności.
Parametry
| Aplikacja | instalacje parowe instalacje sprężonego powietrza |
| Temperatura medium | do 232°C do 400 °C do 93 °C do 260 °C |
| Medium | gazy nieagresywne gazy niewybuchowe gazy/powietrze powietrze |
| Materiał korpusu | żeliwo stal nierdzewna stal kuta |
| Przyłącze procesowe | 1” BSPT 1 1/2” do wspawania 1” do wspawania 3/4” do wspawania 1/2” do wspawania DN50 PN40 DN40 PN40 DN25 PN40 DN20 PN40 DN15 PN40 2” BSPT 1 1/2” BSPT 3/4” BSPT 1/2” BSPT 2” do wspawania |
| Producent | Armstrong |
Pliki do pobrania
Produkty powiązane
Zawór zaporowy kulowy typ 99-20
Zawór zaporowy typu 99-20, produkowanym przez firmę Mars. 99-20 jest zaworem odcinającym, kulowym, przeznaczonym do odcinania dopływu mediów takich jak: woda, ciecze, para, powietrze, gazy niewybuchowe oraz chemikalia, stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu.
Zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i pneumatycznych na zaworze zaporowym odcinającym 99-20 firmy Mars, bez konieczności zastosowania dodatkowych konsoli.
Filtry do pary i cieczy serii YS-800
Filtry serii YS-800 do pary i cieczy. Stosowane w instalacji ciepłowniczych oraz wodnych, a także przemysłowych. Wykonane ze stali nierdzewnej z przyłączem gwintowanym. Maksymalne ciśnienie 55 bar. Zaletą Y-filtrów, możliwość instalowania ich w poziomej lub pionowej pozycji, z tym że muszą być po "dolnej" stronie w obudowie filtra w celu zatrzymywania zanieczyszczenia.
Reduktor ciśnienia GP-2000
Reduktor ciśnienia bezpośredniego działania z układem pilotowym do pary wodnej, z dokładnością ±1%. Konstrukcja reduktora pozwala na przegląd lub naprawę bez konieczności demontażu zaworu z sieci. Korpus wykonany z żeliwa sferoidalnego. Ciśnienie wejściowe do 21 bar, temperatura do 232°C. Szeroki wybór przyłączy procesowych.
Reduktor ciśnienia GD-30
Reduktor ciśnienia bezpośredniego działania do pary wodnej i nieagresywnych gazów. Reduktor stosuje się do zredukowania ciśnienia na żądanym poziomie. Do zastosowania w instalacjach szpitalnych oraz w branży spożywczej. Korpus stworzony z brązu. Ciśnienie wejściowe do 17 bar. Dokładność pomiaru ±10%. Temperatura do 210°C.
Armatura przemysłowa tej serii ma szeroki wybór przyłączy procesowych.
