Odwadniacze dzwonowe
Odwadniacze dzwonowe do powietrza serii BVSW
Kod produktu: OD
Odwadniacze dzwonowe do powietrza i gazów serii BVSW przeznaczone są specjalnie dla systemów, w których występuje woda lub ciężkie oleje. Odwadniacze te posiadają powiększony otwór odpowietrzający w dzwonie wraz z umieszczonym drutem czyszczącym, dzięki czemu pozwalają na zwiększenie przepustowości odwadniacza.

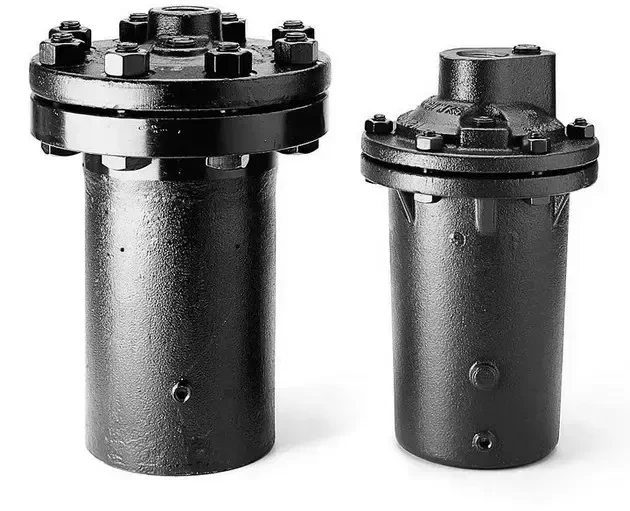

Odwadniacz dzwonowy do powietrza serii BVSW
Odwadniacze dzwonowe do powietrza serii BVSW przeznaczone są do gazów nieagresywnych i niewybuchowych, dla temperatur do 343°C. Zalecane są do instalacji, gdzie występują olej i zanieczyszczenia stałe. Odwadniacze tej serii posiadają powiększone otwory w dzwonie i drut czyszczący ten otwór.
Odwadniacze dzwonowe do powietrza BVSW mają zawór umieszczony w górnej części, wskutek czego większe cząstki opadają na dno. Ruch dzwonu powoduje ich rozdrobnienie i utrzymanie w zawiesinie. Szybki spadek ciśnienia na wylocie w momencie otwarcia zaworu i powstałe wskutek tego turbulencje, powodują samooczyszczenie i wyrzucenie zanieczyszczeń poza odwadniacz.
Zasada działania odwadniaczy dzwonowych do powietrza serii BVSW
Odwadniacze dzwonowe do powietrza Armstrong swoją pracę opierają na różnicy gęstości między kondensatem a gęstością powietrza. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny, dzięki czemu minimalizuje zużycie odwadniacza. Ten prosty fakt powoduje, że odwadniacze dzwonowe do powietrza mniej się zużywają niż inne typy odwadniaczy. Gniazdo i grzybek zaworu w odwadniaczu dzwonowym do powietrza w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie. Odwadniacze dzwonowe do powietrza BVSW zapewniają znaczną oszczędność energii, obniżają koszty wymiany i eksploatacji. Ich konstrukcja jest rozbieralna, dzięki czemu możliwa jest wymiana części wewnętrznych.
Parametry
| Temperatura medium | do 232°C do 343 °C |
| Ciśnienie | do 17 bar do 41 bar |
| Medium | gazy nieagresywne gazy niewybuchowe gazy/powietrze powietrze |
| Kierunek przepływu | pion poziom |
| Materiał korpusu | żeliwo stal kuta staliwo |
| Przyłącze procesowe | 1” BSPT 1/2” BSPT 3/4” BSPT DN15 PN40 DN20 PN40 DN25 PN40 1/2” do wspawania 3/4” do wspawania 1” do wspawania |
| Dopuszczenia | CE |
| Producent | Armstrong |
