Odwadniacze pływakowe

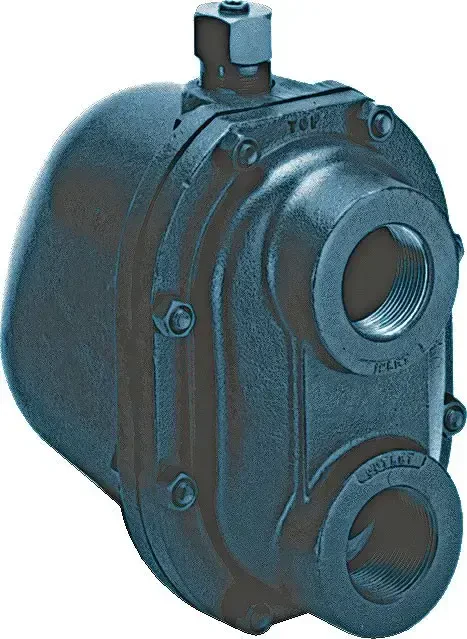

Odwadniacze pływakowe serii JD
Kod produktu: ODJD
Odwadniacze pływakowe serii JD przystosowane są do pracy, która wymaga ciągłego i nieprzerwanego działania. Dzięki konstrukcji z żeliwa ciągliwego zapewniają wysoką wydajność.
Charakterystyka odwadniaczy pływakowych serii JD
Odwadniacze pływakowe serii JD przystosowane są do pracy, która wymaga ciągłego i nieprzerwanego działania.
Przeznaczone są do instalacji poziomych.

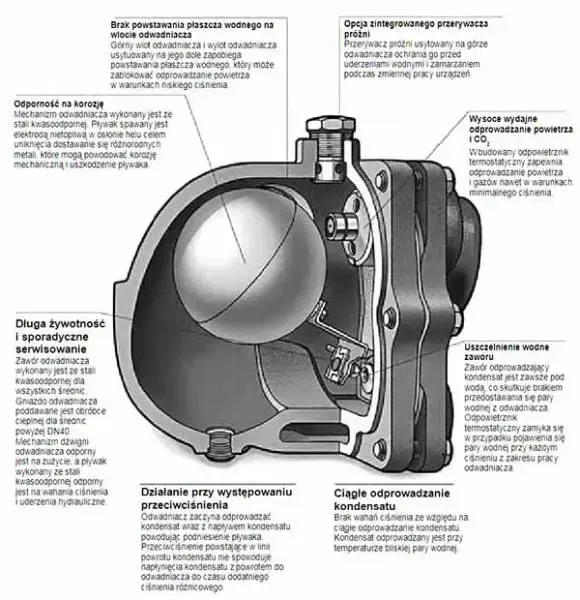

Odwadniacz tej serii posiada wewnętrzny odpowietrznik termostatyczny, który zawiera mieszki wykonane z stopu fosforu i brązu umieszczone w obudowie ze stali nierdzewnej. Jest on zaprojektowany dla aplikacji przemysłowych, które wymagają dużej przepustowości i gdzie bardzo istotne jest wydajne oraz niezawodne działanie.
Cechy szczególne odwadniaczy pływakowych serii JD
Odwadniacze pływakowe serii JD cechują się znakomitymi możliwościami odpowietrzającymi, a ich zadaniem jest ciągłe odprowadzanie kondensatu. Odwadniacze te sprawdzają się w bardzo trudnych warunkach pracy. Zastosowanie w takich warunkach lekkiej konstrukcji, mogłoby okazać się bardzo kosztowne. Odwadniacze pływakowe ARMSTRONG są niezrównane w pracy przy dużym obciążeniu konstrukcji. Mechanizm wewnętrzny jest wykonany ze stali nierdzewnej i jest utwardzany. Wydajności odwadniaczy pływakowych oparte są na rzeczywistym pomiarze ilości odprowadzonego gorącego i rozprężonego kondensatu, testowane w wielu laboratoriach parowych celem zaproponowania odwadniacza o dokładnie wyznaczonej charakterystyce. Jest kluczowe dla aplikacji wymagających odprowadzania dużych ilości kondensatu. Wszystkie wyszczególnione cechy charakterystyczne były projektowane w firmie Armstrong i łączą w sobie doświadczenia w produkcji odwadniaczy. Zapewniają optymalną efektywność pracy przy długiej żywotności.
Parametry
| Przyłącze procesowe | 2” BSPT DN50 PN40 |
| Ciśnienie | do 21 bar |
| Materiał korpusu | żeliwo sferoidalne |
| Medium | gazy nieagresywne gazy niewybuchowe para wodna powietrze |
| Aplikacja | instalacje parowe instalacje sprężonego powietrza |
| Temperatura medium | do 343 °C |
| Dopuszczenia | CE |
| Producent | Armstrong |
