Przetworniki różnicy ciśnień

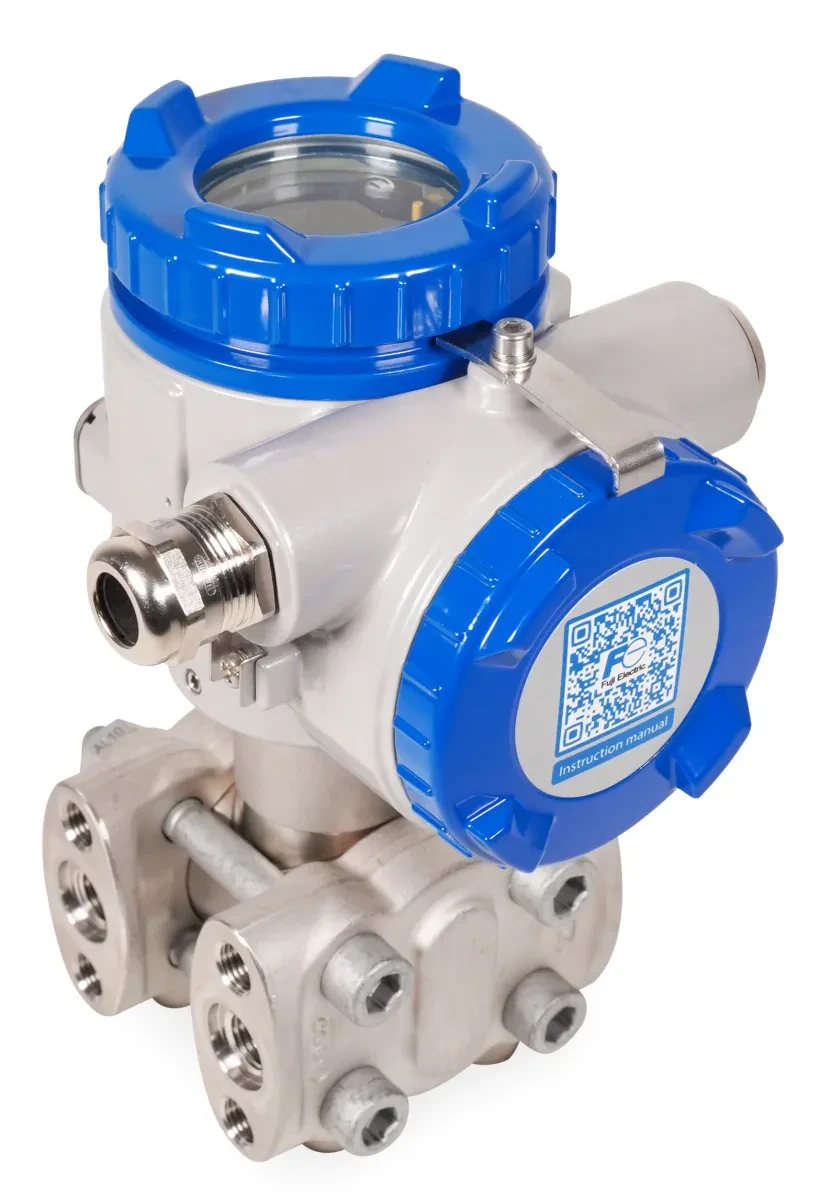

Przetwornik różnicy ciśnień Fuji FKC
Kod produktu: Fuji FKC
Inteligentny przetwornik różnicy ciśnień FKC serii FCX-AIV precyzyjnie mierzy ciśnienie różnicowe, poziom cieczy lub przepływ i przekształca je bezpośrednio na proporcjonalny sygnał wyjściowy 4 ... 20 mA. Sercem elementu pomiarowego jest mikropojemnościowy przetwornik krzemowy o sprawdzonej skuteczności w przemyśle przetwórczym. Cyfrowe przetwarzanie sygnału realizowane przez moduł elektroniczny zapewnia wyjątkową dokładność i stabilność. Seria przetworników ciśnienia FCX-AIV spełnia wymagania dotyczące integralności i bezpieczeństwa na poziomie SIL 2 (HFT=0) i SIL 3 (HFT=1) zgodnie z normami IEC 61508 i IEC 61511.
Inteligentne przetworniki różnicy ciśnień Fuji FKC
Jest to urządzenie, które mierzy różnicę ciśnień między dwoma punktami w systemie. Ten typ przetwornika ciśnienia do regulacji i kontroli procesów przemysłowych może mierzyć bardzo niskie różnice ciśnień z dużą precyzją. Można go również wykorzystać do pomiaru poziomu w zbiornikach lub monitorowania przepływu mediów ciekłych lub gazowych. Wykrywa również wycieki gazu lub cieczy, identyfikuje zatykanie filtrów i pomaga monitorować wydajność silników, pomp i układów hydraulicznych.
Inteligentne przetworniki ciśnienia hydrostatycznego – pomiar poziomu
Inteligentne przetworniki różnicy ciśnień odgrywają kluczową rolę w precyzyjnym pomiarze poziomu cieczy w szerokim zakresie zastosowań przemysłowych. Przetworniki te są niezbędne do zapewnienia wydajności, bezpieczeństwa i niezawodności procesów przemysłowych wymagających precyzyjnego pomiaru poziomu cieczy.
Inteligentny przetwornik różnicy ciśnień zgodny z FDT
Przetworniki różnicy ciśnień FKC to urządzenia w pełni programowalne - zarówno lokalnie, jak i zdalnie, z wykorzystaniem technologii FDT. Dzięki udostępnionym sterownikom DTM do przetworników i oprogramowania ramowego, konfiguracja, detekcja błędów oraz obsługa przetworników jest prosta i nie wymaga wchodzenia na obiekt.
Precyzyjny pomiar różnicy ciśnień

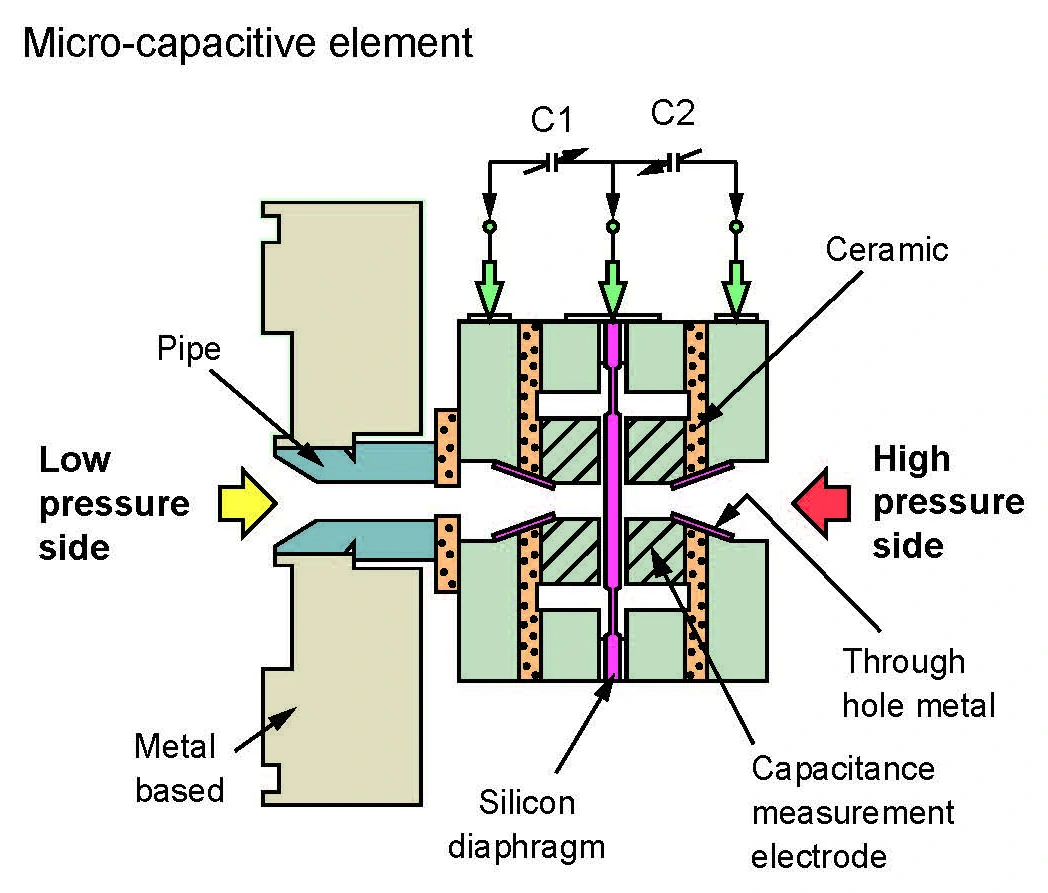

Pomiary dokonywane przy użyciu inteligentnych przetworników różnicy ciśnień Fuji zapewniają bardzo dobrą dokładność. Zmierzona wartość przekazywana jest na wyjście w postaci proporcjonalnego sygnału 4 ... 20 mA. W tych inteligentnych przetwornikach różnicy ciśnień zastosowano unikalny pojemnościowy sensor krzemowy wykonany metodą mikroobróbki, według najnowszej techniki mikroprocesorowej, dzięki czemu uzyskał on wyjątkowe zalety i funkcjonalność.

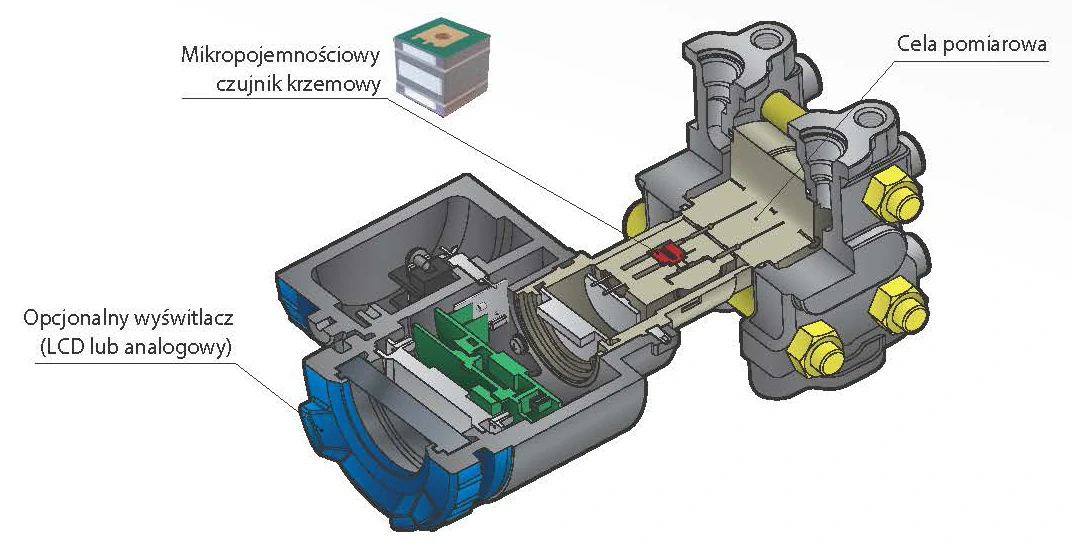

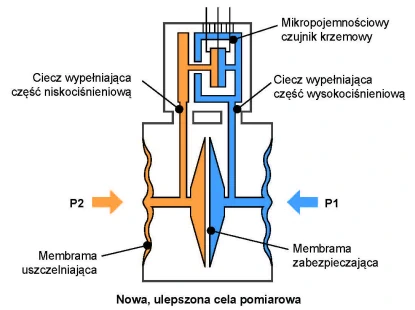

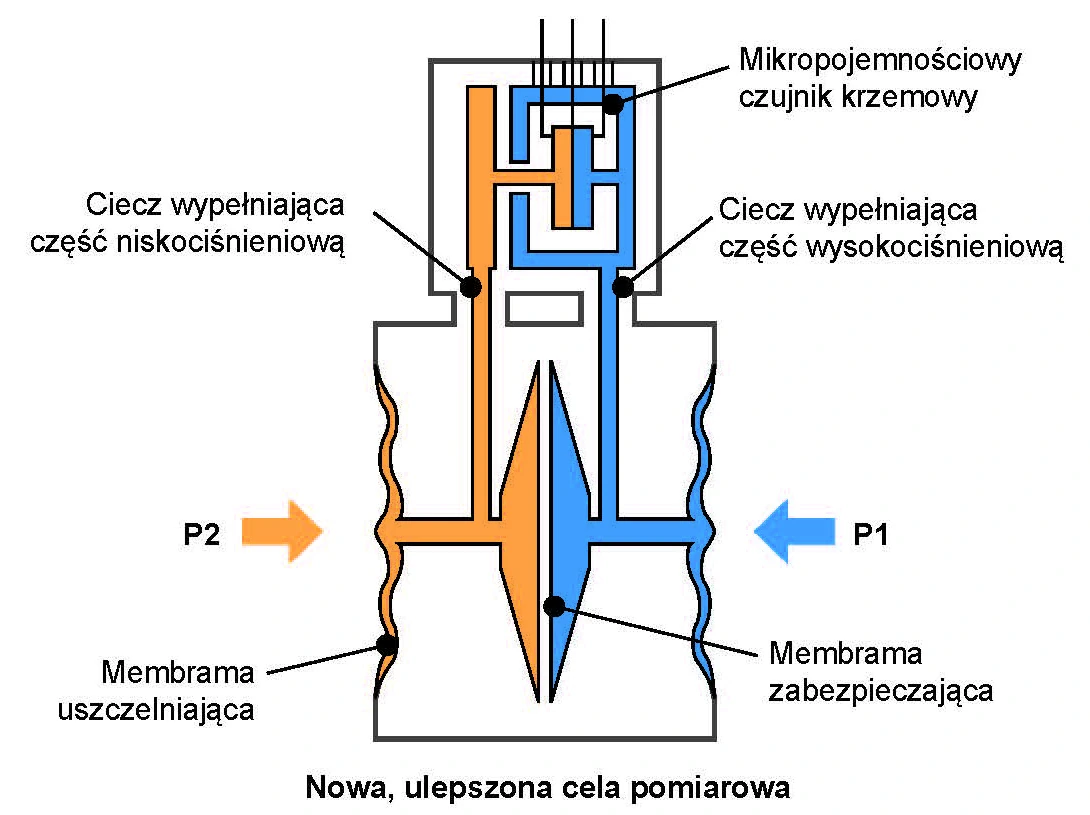

Sensor ciśnienia umieszczony jest w zaawansowanej komorze chroniącej go przed szkodliwym wpływem środowiska, zapewniając tym samym wysoką stabilność długoterminową.
Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Dokładność | 0,065% 0,04% (opcjonalnie) |
| Stabilność | ±0,1 % / 10 lat |
| Zakres pomiarowy ciśnienia | 0,1 ... 1 kPa ciśnienia różnicowego 0,1 ... 6 kPa ciśnienia różnicowego 0,32 ... 32 kPa ciśnienia różnicowego 1,3 ... 130 kPa ciśnienia różnicowego 30 ... 3000 kPa ciśnienia różnicowego 5 ... 500 kPa ciśnienia różnicowego 500 ... 20000 kPa ciśnienia różnicowego |
| Zakresowość | 100:1 |
| Ciśnienie statyczne | do 420 bar |
| Typ wyjścia | 4...20 mA + HART |
| Materiał elementów zwilżanych | stal nierdzewna 316L Monel Tantal Hastelloy-C stal nierdzewna 316L + złocenie ceramika + złocenie |
| Przyłącze procesowe | ¼ – 18 NPT wg DIN 19213 opcjonalnie ½ – 14 NPT z przyłączami owalnymi |
| Stopień ochrony | IP 67 |
| Temperatura medium | -40 ...120°C |
| Zasilanie | 10,5 … 45 V DC |
| Dopuszczenia | SIL2 ATEX Ex ia, Ex db SIL3 NACE |
| Opcje | Wskaźnik cyfrowy Wersja do tlenu Wersja do chloru |
| Producent | Fuji Electric |
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
