Presostaty

Presostat mechaniczny serii 600

Kod produktu: 600.002 ; 600.010 ; 600.070 ; 600.200

Obracana obudowa

Małe gabaryty

Odporność na zakłócenia (brak elektroniki)

Brak potrzeby zasilania

Niski koszt

Trwałość mechanizmu 10⁶ przełączeń

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Właściwości

Presostat mechaniczny serii 600 jest uniwersalnym przełącznikiem ciśnienia, przeznaczonym jest zarówno do mediów gazowych jak i ciekłych o temperaturze -25...85°C.

Charakteryzuje się zwartą budową i małymi gabarytami.

Urządzenie ma możliwość ustawienia punktu zadziałania w całym podzakresie ciśnienia. Nastawa punktu przełączania odbywa się przy pomocy śrubki umieszczonej w górnej części obudowy.

Posiada stałą (nieustawialną) histerezę w zakresie 15...25% zakresu.

Sygnalizator ciśnienia tej serii wyposażony jest w jeden styk przełączny SPDT.

Stopień ochrony obudowy wynosi IP 65.

W modelach 600.002 i 600.010 zastosowano membranę z NBR, natomiast w 600.070 i 600.200 tłok sprężynowy z UR.

Zasada działania

Działanie presostatu mechanicznego opiera się na deformacji elementu pomiarowego, który reaguje na rosnące lub malejące ciśnienie. Najczęściej stosowane elementy to:

membrana (w urządzeniach niskociśnieniowych)
mieszek
sprężyna i tłok
rurka Bourdona (w presostatach wysokociśnieniowych).

Ciśnienie w układzie oddziałuje na membranę lub mieszek. Element ten ulega odkształceniu. Odkształcenie powoduje przesunięcie dźwigni połączonej z mikroprzełącznikiem, który zwarciem lub rozwarciem styków steruje urządzeniem, np.:

włącza pompę przy niskim ciśnieniu
wyłącza pompę po osiągnięciu ciśnienia maksymalnego

Konstrukcja presostatu mechanicznego

Typowy presostat składa się z:

korpusu (metalowego lub z tworzywa)
przyłącza ciśnieniowego (gwint: np. 1/4", 1/2")
membrany lub mieszka
sprężyn nastawczych regulujących progi załączenia i wyłączenia
mikroprzełącznika (styki NO/NC)
osłony chroniącej elementy elektryczne

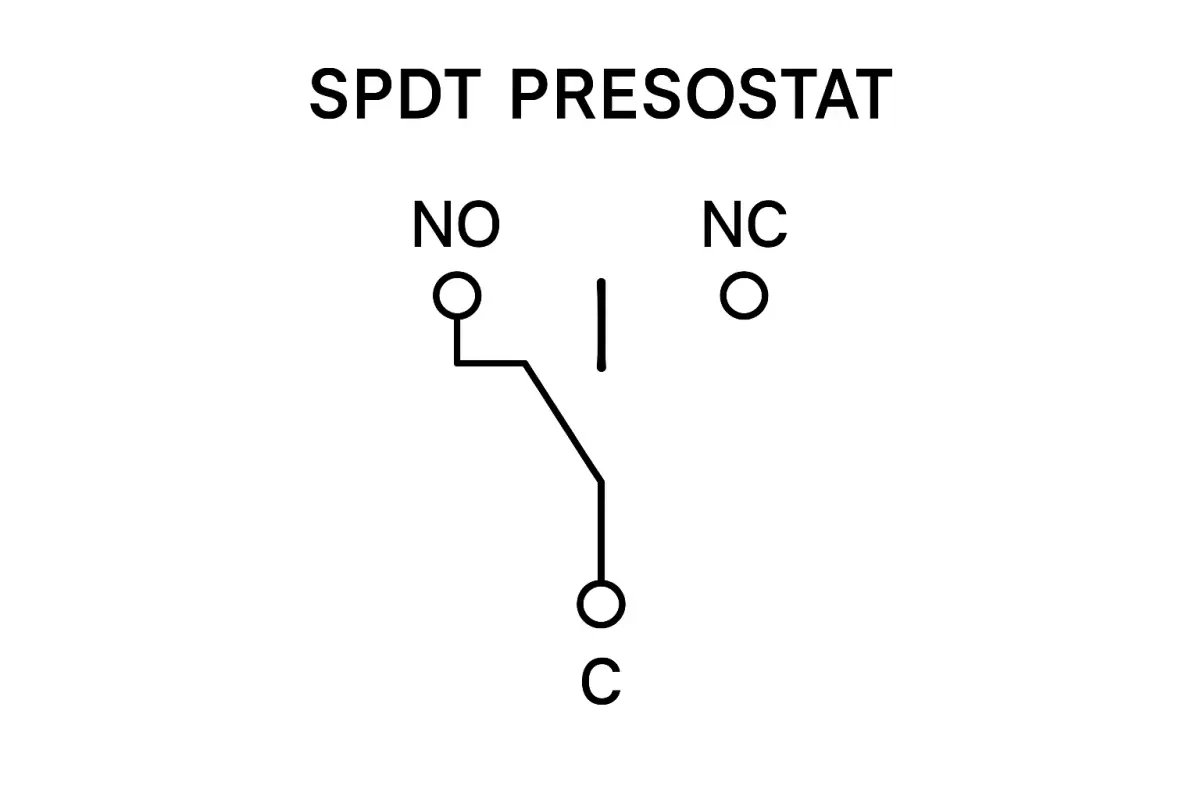

Styk SPDT

Styk SPDT oznacza Single Pole, Double Throw, czyli jeden biegun, dwa wyjścia. W praktyce jest to styk przełączny – taki, który w zależności od ciśnienia zmienia połączenie między dwoma torami.

Jak działa styk SPDT w presostacie?

Presostat ma trzy zaciski:

C (Common) – wspólny
NO (Normally Open) – normalnie otwarty (brak połączenia przy ciśnieniu spoczynkowym)
NC (Normally Closed) – normalnie zamknięty (połączenie przy ciśnieniu spoczynkowym)

Przy określonym ciśnieniu przełącza się:

gdy ciśnienie jest poniżej progu - C jest połączony z NC
gdy ciśnienie osiągnie próg załączenia - C przełącza się z NC na NO

Zastosowanie

Mechaniczne przełączniki ciśnienia znajdują zastosowanie w wielu aplikacjach przemysłowych, przede wszystkim:

hydroforach i instalacjach wodnych
sprężarkach powietrza
instalacjach klimatyzacji i chłodnictwie
kotłach CO
maszynach przemysłowych
układach hydraulicznych

Ich zalety to prostota konstrukcji, trwałość użytkowania, brak potrzeby zasilania i niska cena.

Parametry

Element pomiarowy	membrana tłok sprężynowy
Zakres nastawy	0,3 ... 2,0 bar 1,0 ... 10,0 bar 10,0 ... 70,0 bar 50,0 ... 200,0 bar
Przyłącze procesowe	G 1/4
Histereza	stała
Styk elektryczny	przełączny SPDT
Obudowa	stal cynkowana
Materiał elementów zwilżanych	NBR UR
Przyłącze elektryczne	wtyczka typu L DIN EN 175301-803 (IP65)
Czas pracy	trwałość mechanizmu 10⁶ włączeń
Temperatura medium	-25 ... 85 °C
Stopień ochrony	IP65
Opcje	wykonanie ze stali nierdzewnej
Medium	ciecze gazy/powietrze
