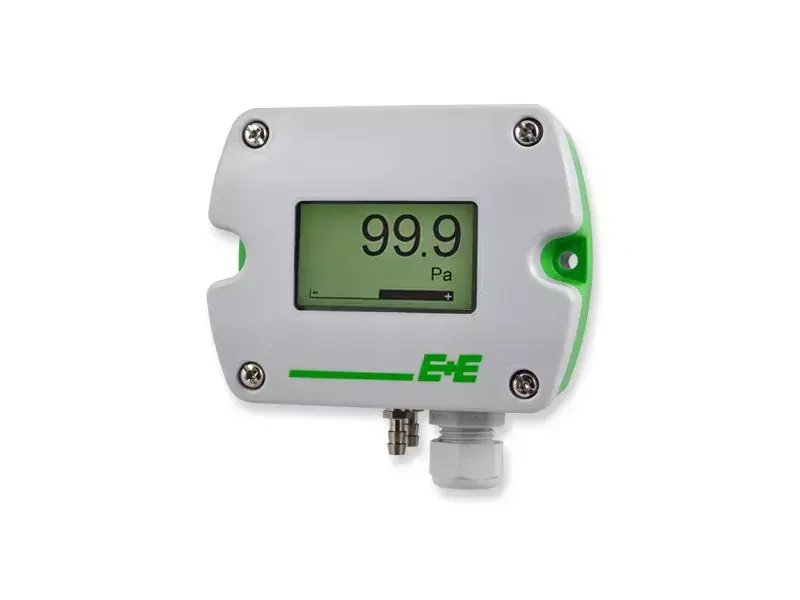

Przetwornik niewielkiej różnicy ciśnień EE610
Przetwornik różnicy ciśnień EE610 przeznaczony jest do bardzo dokładnego pomiaru niewielkich różnic ciśnień powietrza (rzędu kilkunastu Pa) w systemach czystych pomieszczeń. Na uwagę zasługuje bardzo dokładne przetwarzanie wartości pomiarowej wspomagane dodatkowo funkcją autokalibracji zera.
Zastosowanie przetwornika różnicy ciśnień EE610
Zakres pomiarowy przetwornika skupiony jest na jeszcze niższych wartościach niż w urządzeniu EE600. Za pomocą ustawień mikroprzełączników lub oprogramowania konfiguracyjnego (RS485) uzyskać można podzakresy:
± 25 / ± 50 / ± 100 Pa lub 0...100 Pa.
Dlatego główne zastosowanie przetwornika to monitoring pomieszczeń czystych i sterylnych w szpitalach, laboratoriach komorach izolacyjnych - ogólnie przemyśle farmaceutycznym.
Funkcja auto-zero
Pomiar różnicy ciśnień za pomocą nawet najlepszego przetwornika nie jest wolny od wad. Istnieje ryzyko, że z biegiem czasu wskazanie będzie różne od zera nawet gdy na wejścia pomiarowe podane zostaną identyczne warunki. Należy więc okresowo kontrolować ich wskazania a ewentualne błędy korygować z menu kalibracji urządzenia. Dla precyzyjnych pomiarów należało by takie sprawdzenie wykonywać często co było by uciążliwe. Istnieje więc opcja dodająca funkcję auto-zero, dzięki czemu ten proces odbywa się automatycznie. Proces autokalibracji może być wyzwalany wielokrotnie w ciągu doby - jest to parametr ustawiany przez oprogramowanie konfiguracyjne.
Wyświetlacz LCD
Przetwornik może posiadać wyświetlacz LCD prezentujący mierzoną wartość w sposób cyfrowy oraz graficzny.
Podłączenie medium do przetwornika odbywa się za pomocą złączek średnicy 5 mm. W zestawie przetwornika znajduje się odpowiedni wężyk PVC o długości 2 m z dwiema końcówkami ABS.
Parametry
| Wielkość mierzona | ciśnienie różnicowe |
| Zakres pomiarowy ciśnienia | ±1 mbar |
| Dokładność | ±0,5 % zakresu |
| Medium | gazy/powietrze suche nieagresywne gazy |
| Aplikacja | pomiar ciśnienia w pomieszczeniach sterylnych |
| Zasilanie | 24 V AC/DC |
| Sygnał wyjściowy | 0 ... 10 V 0 ... 20 mA 0 ... 5 V 4 ... 20 mA Modbus RTU (RS485) |
| Przyłącze procesowe | 2 x rurka Ø 4 lub 6 mm |
| Materiał obudowy | Poliwęglan, NEMA 4X, do montażu zewnętrznego |
| Temperatura medium | -20 ... 60 °C |
| Typ czujnika | piezorezystancyjny |
| Producent | E+E Elektronik |
