Manometry wskazówkowe

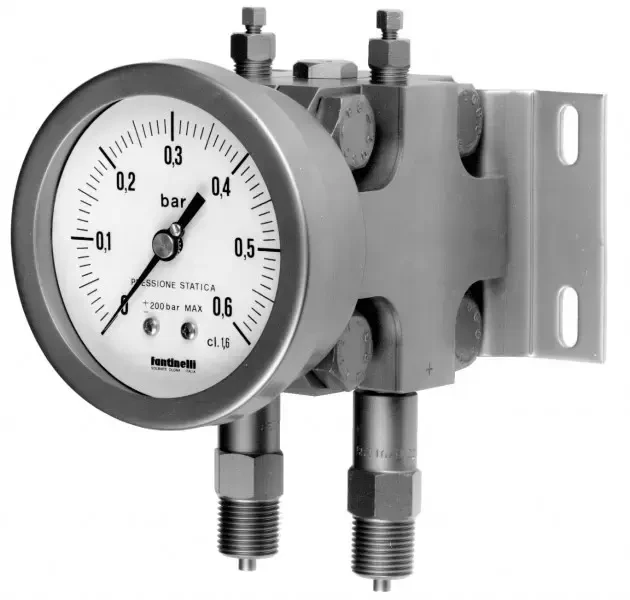

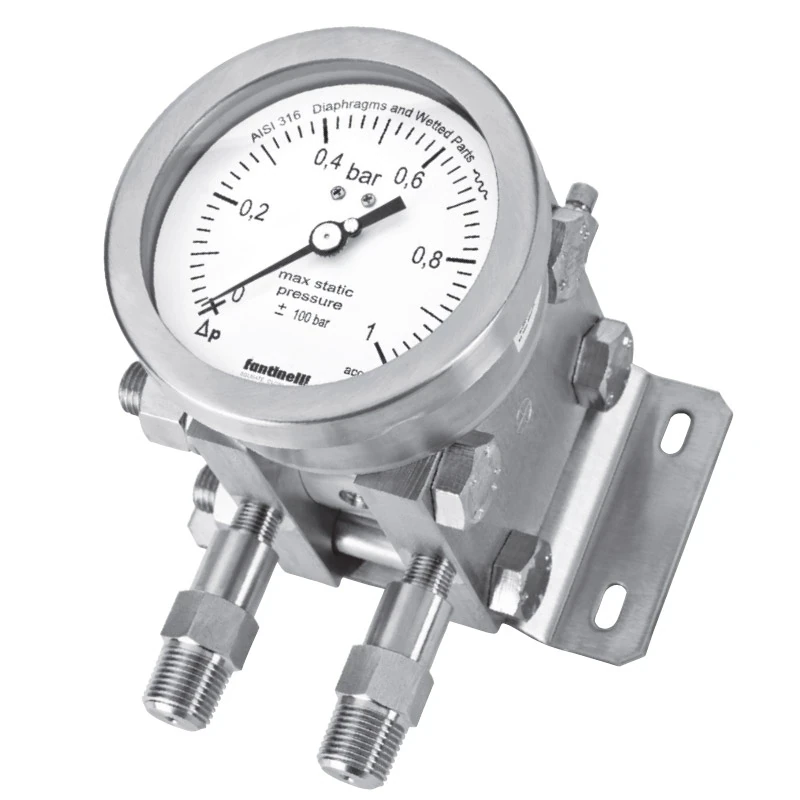

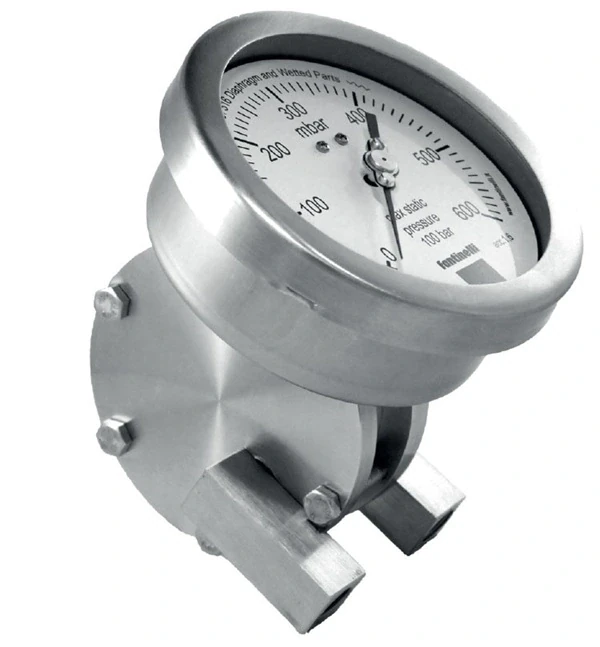

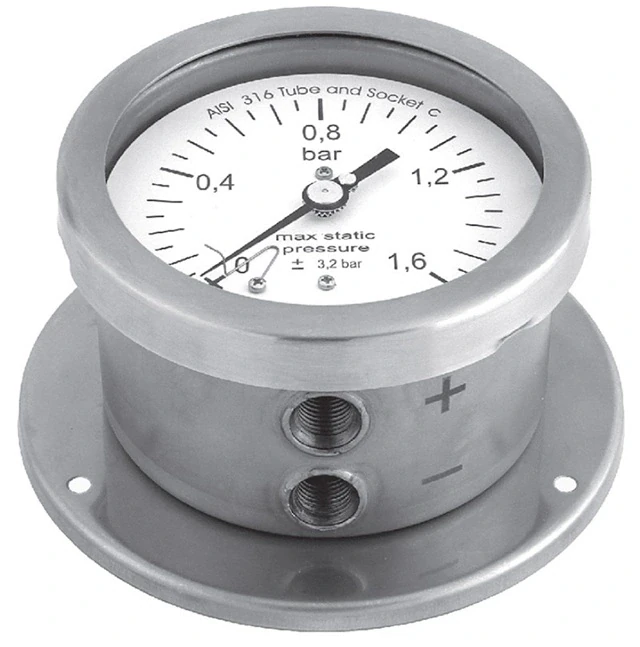

Manometry różnicy ciśnień serii MR
Kod produktu: MR-SN-SN ; MR-SN-SN-G
Odporność na ciśnienie statyczne (do 400 bar) i przeciążenia
Stabilność i dokładność pomiaru
Wysoka odporność na korozję
Możliwość pracy w trudnych warunkach
ATEX do pracy w strefie zagrożonej wybuchem

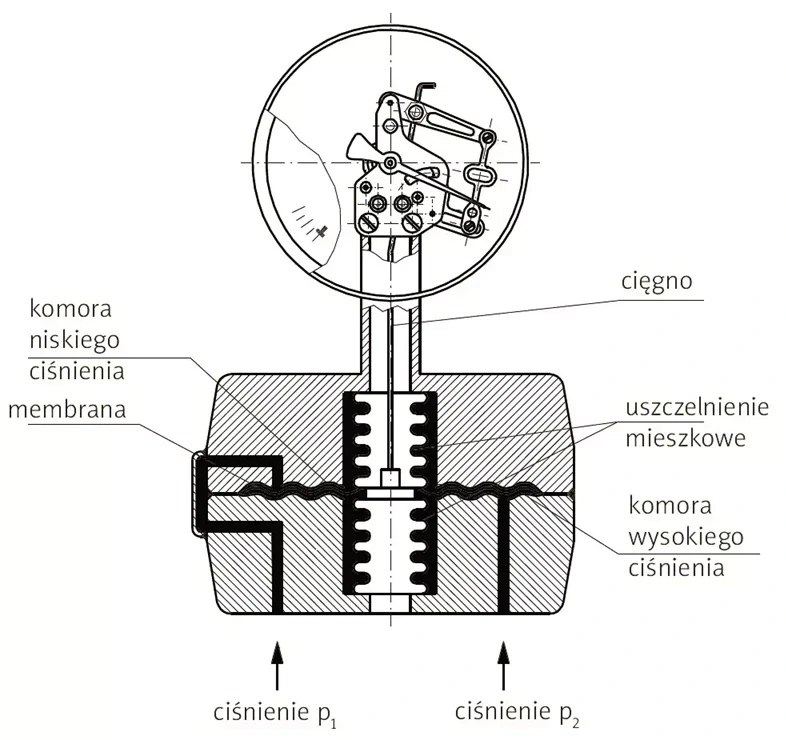

Budowa manometru różnicy ciśnień
Typowy manometr różnicy ciśnień (DP) wykonany ze stali nierdzewnej 316/316L składa się z następujących elementów:
1. Korpus (obudowa) ze stali nierdzewnej
- chroni układ pomiarowy przed warunkami zewnętrznymi
- zapewnia odporność korozyjną i mechaniczną
2. Dwa króćce przyłączeniowe – „wysokie” i „niskie” ciśnienie
- każdy króciec podłączony jest do innej komory pomiarowej
- wykonane ze stali nierdzewnej, czasem wyposażone w membrany separacyjne
3. Komory pomiarowe
- komora „High Pressure (HP)” – ciśnienie wyższe. Komora „Low Pressure (LP)” – ciśnienie niższe
- oddzielone od elementu pomiarowego membraną lub układem dźwigniowym
4. Element pomiarowy różnicy ciśnień
W zależności od konstrukcji może to być:
- membrana metalowa (najczęściej)
- kapsuła membranowa
- mieszek
- układ sprężynowy
To kluczowy element, który ulega odkształceniu pod wpływem różnicy ciśnień.
5. Mechanizm przeniesienia ruchu (dźwignie, złącza, popychacze)
- przenosi mikroskopijne ugięcia membrany na element wskazujący
- precyzyjny układ minimalizujący błędy wpływające na wskazanie
6. Wskaźnik (mechanizm zegarowy + tarcza)
- napędzany przez przekładnię połączoną z membraną
- pokazuje wartość różnicy ciśnień, a nie ciśnień absolutnych
7. Ochrona drgań i tłumienie
- często stosuje się płyn tłumiący (olej silikonowy) w obudowie
- zmniejsza wibracje i podbicia wskazówki
Zasada działania manometru różnicy ciśnień
Choć wykonania konstrukcyjne mogą się różnić, ogólna zasada działania jest zawsze podobna:
1. Podanie dwóch ciśnień
Ciśnienie wyższe (HP) trafia do jednej komory, a niższe (LP) do drugiej.
2. Odkształcenie membrany pod wpływem różnicy ciśnień
Membrana lub inny element pomiarowy wygina się proporcjonalnie do wartości:
ΔP=PHP−PLP
Nie reaguje na same wartości ciśnień statycznych, tylko na różnicę między nimi.
3. Przeniesienie ruchu na mechanizm wskazujący
Niewielkie ugięcie membrany jest wzmacniane przez system dźwigni, przekładni i popychaczy.
4. Wskazówka pokazuje wartość różnicy ciśnień
- wynik jest widoczny na tarczy w jednostkach np. Pa, kPa, bar, mbar
- zakres pomiarowy dobiera się do aplikacji: filtracja, przepływomierze, kontrola pomp itp.
Jak dobrać zakres pomiarowy manometru różnicy ciśnień?
1. Uwzględnij maksymalną różnicę ciśnień w aplikacji
Zakres manometru powinien obejmować maksymalną spodziewaną różnicę ciśnień (ΔP) z odpowiednią rezerwą.
Zasada praktyczna: przyjmij zakres 1,3–1,5 × maksymalna oczekiwana różnica ciśnień.
Przykład: Max ΔP w filtrze = 200 mbar - sugerowany zakres = 0–250 lub 0–300 mbar.
2. Sprawdź maksymalne ciśnienie statyczne (HP/LP)
Manometr DP mierzy tylko różnicę, ale po obu stronach może występować wysokie ciśnienie statyczne. Należy dobrać urządzenie, które wytrzyma:
- ciśnienia robocze w obu liniach
- ewentualny „overpressure”
Typowy błąd: dobór zakresu 0–100 mbar przy ciśnieniu statycznym 16 bar - wymaga specjalnego modelu manometru DP.
3. Dobierz zakres do charakterystyki procesu
Przykłady:
Filtry
- zakres niski (0–60, 0–100, 0–160 mbar)
- ważne: odczyt ma pokazać stopień zapchania
Pomiar przepływu (dławienie, Venturi)
- ΔP proporcjonalne do kwadratu przepływu
- dobiera się zakres odpowiedni dla maksymalnego przepływu.
Pompy i wentylatory
- ΔP zwykle wyższe (0–400, 0–600, 0–1 bar)
Systemy gazowe
- zakresy niskie, ale stabilne (0–25, 0–50 mbar)
4. Uwzględnij dokładność
Im większy zakres w stosunku do rzeczywistych wartości, tym mniejsza względna dokładność.
Przykład: Realna ΔP = 30 mbar, a zakres = 0–250 mbar (odczyt będzie mało precyzyjny)
Najlepiej, jeśli zwykła wartość robocza znajduje się w środku skali.
5. Sprawdź medium — gęstość, lepkość, agresywność
Jeśli medium jest: brudne, lepkie, agresywne chemicznie często stosuje się membrany separacyjne. One także mają swoje ograniczenia zakresowe.
6. Warunki pracy: temperatura, drgania, pulsacje
W aplikacjach z drganiami lepiej dobierać:
- większy zakres
- tłumienie glicerynowe
- elementy tłumiące pulsację
Podsumowanie – szybki schemat doboru
- Ustal maksymalną różnicę ciśnień ΔP - wybierz zakres + 30–50% rezerwy.
- Sprawdź ciśnienie statyczne - czy manometr to wytrzyma?
- Dopasuj do procesu (filtr, przepływ, wentylacja, pompa).
- Zachowaj precyzję - wartość robocza najlepiej 40–60% skali.
- Uwzględnij medium - czy potrzebna membrana?
- Sprawdź warunki zewnętrzne - drgania, temperatura, agresywność.
Parametry
| Wielkość mierzona | różnica ciśnień |
| Element pomiarowy | membrana |
| Materiał obudowy | stal nierdzewna |
| Średnica obudowy | 100 mm 150 mm |
| Montaż | bezpośredni z uchwytem montażowym z kołnierzem przednim z uchwytem na rurę 2" i wspornikiem |
| Wypełnienie | brak olej silikonowy |
| Materiał elementów zwilżanych | stal nierdzewna Hastelloy C-276 Monel 400 |
| Dokładność | 1,6 % 1 % |
| Zakres pomiarowy ciśnienia | 0 ... 25 mbar 0 ... 40 mbar 0 ... 60 mbar 0 ... 100 mbar 0 ... 160 mbar 0 ... 250 mbar 0 ... 400 mbar 0 ... 600 mbar 0 ... 1 bar 0 ... 1,6 bar 0 ... 2,5 bar 0 ... 4 bar 0 ... 6 bar 0 ... 10 bar 0 ... 16 bar 0 ... 25 bar |
| Ciśnienie statyczne | 25 bar 100 bar 250 bar 400 bar |
| Przyłącze procesowe | 2 x G1/2 zewnętrzne 2 x 1/2" NPT zewnętrzne 2 x 1/4 NPT wewnętrzny |
| Temperatura medium | do 120 °C |
| Temperatura otoczenia | -20 ... 60 °C |
| Medium | ciecze nieagresywne gazy spalinowe suche gazy nie powodujące korozji ciecze agresywne ciecze ścieki para wodna opary cieczy olej gazy wybuchowe gazy niewybuchowe gazy nieagresywne gazy agresywne gaz ziemny gaz naturalny gazy/powietrze |
| Stopień ochrony | IP55 IP67 |
| Opcje | wersja bezpieczna inne wykonania materiałowe sygnał wyjściowy 4 ... 20 mA wersje do tlenu separator chemiczny styki alarmowe ATEX |
| Producent | Fantinelli |
