Presostaty

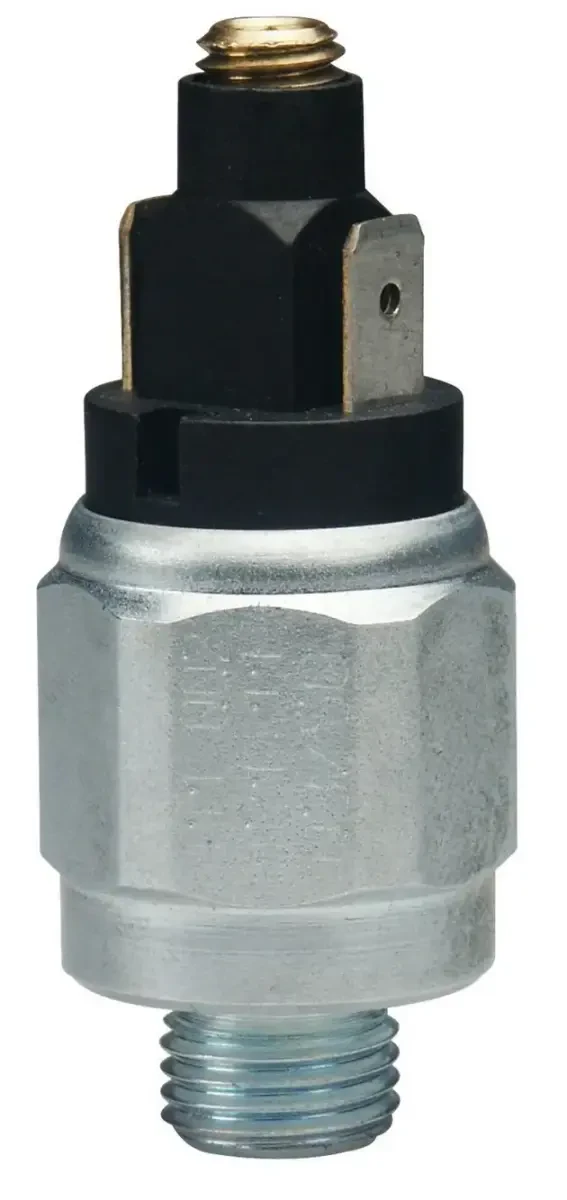

Presostat mechaniczny serii 420

Kod produktu: 420

Małe gabaryty

Odporność na zakłócenia (brak elektroniki)

Brak potrzeby zasilania

Niski koszt

Trwałość mechanizmu 10⁶ przełączeń

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Właściwości

Mechaniczny sygnalizator ciśnienia serii 420 jest uniwersalnym przełącznikiem ciśnienia, przeznaczonym jest zarówno do mediów gazowych jak i ciekłych o temperaturze w zakresie -25...85°C.

Charakteryzuje się zwartą budową i małymi gabarytami.

Urządzenie ma możliwość ustawienia punktu zadziałania w całym podzakresie ciśnienia. Nastawa punktu przełączania odbywa się przy pomocy śrubki umieszczonej w górnej części obudowy.

Posiada stałą (nieustawialną) histerezę w zakresie 15...25% zakresu.

Sygnalizator ciśnienia tej serii wyposażony jest w pojedynczy styk NO (normalnie otwarty) lub NC (normalnie zamknięty).

Stopień ochrony obudowy wynosi IP 00. Przy zastosowaniu dodatkowej gumowej osłony styków zyskuje się ich dodatkową ochronę.

W modelach 420.002 i 420.010 zastosowano membranę z NBR, natomiast w 420.070 i 420.200 tłok sprężynowy z UR.

Zasada działania

Działanie sygnalizatora ciśnienia (presostatu) mechanicznego opiera się na deformacji elementu pomiarowego, który reaguje na rosnące lub malejące ciśnienie. Najczęściej stosowane elementy to:

membrana (w urządzeniach niskociśnieniowych)
mieszek
sprężyna i tłok
rurka Bourdona (w presostatach wysokociśnieniowych).

Ciśnienie w układzie oddziałuje na membranę lub mieszek. Element ten ulega odkształceniu. Odkształcenie powoduje przesunięcie dźwigni połączonej z mikroprzełącznikiem, który zwarciem lub rozwarciem styków steruje urządzeniem, np.:

włącza pompę przy niskim ciśnieniu
wyłącza pompę po osiągnięciu ciśnienia maksymalnego

Konstrukcja presostatu mechanicznego

Typowy presostat składa się z:

korpusu (metalowego lub z tworzywa)
przyłącza ciśnieniowego (gwint: np. 1/4", 1/2")
membrany lub mieszka
sprężyn nastawczych regulujących progi załączenia i wyłączenia
mikroprzełącznika (styki NO/NC)
osłony chroniącej elementy elektryczne

Styki NO i NC w presostatach – opis działania

Presostat (sygnalizator lub przełącznik ciśnienia) to czujnik, który otwiera lub zamyka obwód elektryczny w zależności od ciśnienia. Wyposażony jest w styki:

1. NO (Normally Open) normalnie otwarty (oznaczany także jako 1)

W stanie spoczynkowym (przed osiągnięciem progu ciśnienia) obwód jest przerwany. Po osiągnięciu ustawionego ciśnienia styk zostaje zamknięty - obwód się zamyka.

Gdzie się używa?

sygnał alarmu wysokiego ciśnienia
załączanie urządzenia po przekroczeniu progu
włączanie wentylatora, pompy, elektrozaworu po osiągnięciu ciśnienia

2. NC (Normally Closed) normalnie zamknięty

(oznaczany także jako 2)

W stanie spoczynkowym obwód jest zamknięty. Po osiągnięciu progu ciśnienia styk otwiera się, przerywając obwód.

Gdzie się używa?

wyłączanie pompy po osiągnięciu maksymalnego ciśnienia
ochrona przed zbyt niskim ciśnieniem (alarm niskiego ciśnienia)
układy bezpieczeństwa

Zastosowanie sygnalizatorów ciśnienia

Mechaniczne wyłączniki ciśnienia (presostaty) znajdują zastosowanie w wielu aplikacjach przemysłowych, przede wszystkim:

hydroforach i instalacjach wodnych
sprężarkach powietrza
instalacjach klimatyzacji i chłodnictwie
kotłach CO
maszynach przemysłowych
układach hydraulicznych

Ich zalety to prostota konstrukcji, trwałość użytkowania, brak potrzeby zasilania i niska cena.

Parametry

Element pomiarowy	membrana tłok sprężynowy
Zakres nastawy	0,3 ... 2,0 bar 1,0 ... 10,0 bar 10,0 ... 70,0 bar 50,0 ... 200,0 bar
Przyłącze procesowe	G 1/4
Histereza	stała
Styk elektryczny	1NC ( normalnie zamknięty ) 1NO ( normalnie otwarty )
Obudowa	stal cynkowana
Materiał elementów zwilżanych	NBR UR
Czas pracy	trwałość mechanizmu 10⁶ włączeń
Temperatura medium	-25 ... 85 °C
Stopień ochrony	IP00
Opcje	osłona styków NBR
Medium	ciecze gazy/powietrze
