Presostaty

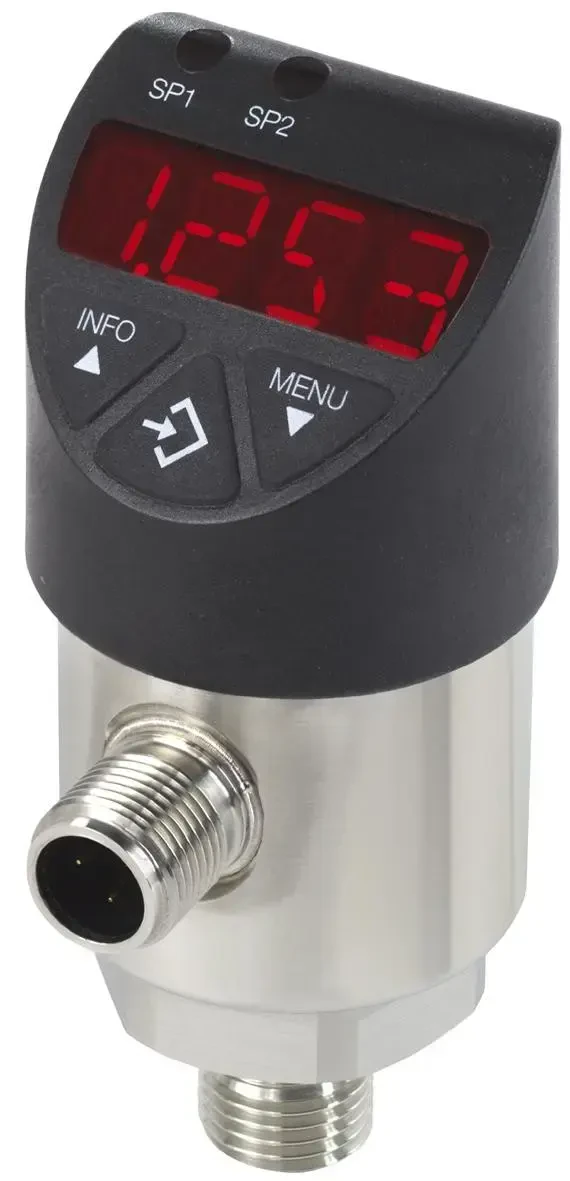

Elektroniczny przełącznik ciśnienia PSD-4
Kod produktu: Elektroniczny przełącznik ciśnienia PSD-4
Cyfrowy sygnał wyjściowy PNP/NPN oraz przełączane i skalowalne wyjście analogowe (4...20 mA lub 0...10 V)
Różnorodność zakresów ciśnienia (względne, absolutne, manowakuometryczne)
Zaawansowane monitorowanie stanu poprzez IO-Link
Szybka parametryzacja za pomocą 3 przycisków
Cechy ogólne
Elektroniczny przełącznik ciśnienia PSD-4 to uniwersalne rozwiązanie do zadań automatyki przemysłowej - również w zastosowaniach higienicznych i w trudnych warunkach. Ze względu na dokładność < ±0,5 % i minimalny dryft długoterminowy, stale zapewnia dokładne odwzorowanie ciśnienia procesowego przez ponad 100 milionów cykli obciążenia. Urządzenie jest dostępne z cyfrowym sygnałem wyjściowym oraz przełączanym i skalowalnym wyjściem analogowym. Jednostki, punkty nastawy, punkt zerowy oraz zakres presostatu można łatwo konfigurować przy pomocy podręcznego menu.
Zaawansowane monitorowanie stanu poprzez IO-Link
Dane o stanie i funkcje diagnostyczne umożliwiają spójne monitorowanie. Informacja o tym, czy jest on uszkodzony lub czy wartości ciśnienia lub temperatury są powyżej lub poniżej specyfikacji, jest wyświetlana bezpośrednio w systemie. Dane pozwalają również na wyciągnięcie wniosków na temat zmieniających się warunków procesu. Dodatkowe informacje pomagają sprawdzić obciążenie.
Łatwa integracja połączona z dobrą czytelnością
Dzięki dużemu 14-segmentowemu wyświetlaczowi i czerwonym cyfrom, wartości ciśnienia są łatwe do odczytania, nawet w jasnym otoczeniu. Ponadto zawartość wyświetlacza można obrócić o 180°, a obudowę o > 300°.
Szybka parametryzacja za pomocą 3 przycisków
Presostat PSD-4 można ustawić za pomocą 3 przycisków. Wyświetlacz i menu oferują intuicyjną nawigację zgodnie ze specyfikacją VDMA 24574-1. Przyspiesza to parametryzację i zmniejsza wysiłek związany z instalacją.
Parametry
| Zakres nastawy | 0 ... 0,4 bar 0 ... 0,4 bar abs. 0 ... 0,6 bar 0 ... 0,6 bar abs. 0 ... 1,0 bar 0 ... 1 bar abs. 0 ... 1,6 bar 0 ... 1,6 bar abs. 0 ... 2,5 bar 0 ... 2,5 bar abs. 0 ... 4 bar 0 ... 4 bar abs. 0 ... 6,0 bar 0 ... 6 bar abs. 0 ... 10,0 bar 0 ... 10 bar abs. 0 ... 16,0 bar 0 ... 16 bar abs. 0 ... 25,0 bar 0 ... 25 bar abs. 0 ... 40,0 bar 0 ... 60,0 bar 0 ... 100,0 bar 0 ... 160,0 bar 0 ... 250,0 bar 0 ... 400,0 bar 0 ... 600,0 bar 0 ... 1000 bar -1,0 ... 0 bar -1 ... 0,6 bar -1 ... 1,5 bar -1 ... 3 bar -1 ... 5 bar -1 ... 9 bar -1 ... 15 bar -1... 24 bar |
| Obudowa | stal nierdzewna |
| Styk elektryczny | dwa PNP ( tylko z wtyczką M12x1,0, 4-pin ) dwa PNP + sygnał 4 ... 20 mA ( tylko z wtyczką M12x1,0, 5-pin ) |
| Zasilanie | 15 ... 30 V DC |
| Przyłącze elektryczne | M12x1, 4-pin M12x1, 5-pin |
| Medium | ciecze gazy/powietrze |
| Przyłącze procesowe | G1/2 G 1/4 |
| Dopuszczenia | CE |
| Producent | Wika |
Pliki do pobrania
Produkty powiązane
Separator kołnierzowy SCK
Separator membranowy kołnierzowy jest specjalnym elementem montowanym pomiędzy procesem a urządzeniem pomiarowym. Jego zadaniem jest ochrona aparatury przed najbardziej wymagającymi i nietypowymi mediami, jednocześnie zapewniając poprawny pomiar.
Ta wersja oddzielacza jest stosowana głównie do mediów:
- korozyjnych
- krystalizujących
- zanieczyszczonych
- lepkich
- wysokotemperaturowych.
Przyłącza procesowe:
- od DN25 do DN125 wg DIN
- od 1/2" do 5" wg ANSI
Przyłącze procesowe
DN15
DN20
DN25
DN40
DN50
DN80
DN100
DN125
Materiał membrany
stal 316L
tytan
tantal
Hastelloy C276
PTFE
Monel
inne na zapytanie
Dopuszczalne ciśnienie 250 bar
Separator spawany SC.20
Separator membranowy w wersji spawanej to element pomiarowy służący do oddzielenia medium procesowego od właściwego przyrządu pomiarowego (np. manometru, przetwornika ciśnienia czy presostatu). W konstrukcji tego typu membrana i korpus separatora są trwale połączone poprzez spawanie, co gwarantuje bardzo wysoką szczelność oraz odporność na agresywne media i trudne warunki pracy.
Separator spawany stosuje się tam, gdzie medium:
- jest agresywne chemicznie (kwasy, zasady)
- zatyka przyłącza procesowe (np. mazut)
- nie może mieć styczności z mosiężnymi częściami manometru
Przyłącza procesowe (z poszerzonym otworem wlotowym):
- G1/4
- G1/2
- 1/2 NPT
- M20x1,5
Materiał membrany
stal 316L
stal 316Ti
Hastelloy C276
inne na zapytanie
Przyłącze procesowe
G1/4
G1/2
1/2” NPT
M20 × 1,5
Dopuszczalne ciśnienie 400 bar
Separator skręcany gwintowany SC.10
Separator membranowy w wersji skręcanej z przyłączem gwintowanym to specjalna wersja oddzielacza przyrządów pomiarowych ciśnienia od nietypowych mediów, charakteryzująca się możliwością demontażu, czyszczenia lub wymiany membrany w przypadku jej uszkodzenia.
Separator skręcany stosuje się do mediów procesowych:
- agresywnych
- gorących
- żrących
- toksycznych, niebezpiecznych dla środowiska
Typowe przyłącza procesowe (z poszerzonymi otworami wlotowymi):
- G1/2
- M20x1,5
Materiał membrany
stal nierdzewna
tytan
tantal
Hastelloy C276
PTFE
Monel
inne na zapytanie
Dopuszczalne ciśnienie 250 bar
Separator gwintowany SCG
Separator gwintowany SCG - w odróżnieniu od ekonomicznego modelu SC.20 - charakteryzuje się możliwością wykonania wersji z membraną czołową. Posiada także wiele rodzajów przyłączy, co czyni go niezwykle wszechstronnym zastosowaniem.
Stosuje się go przede wszystkim do mediów:
- bardzo gęstych
- lepkich
- krystalizujących
- krzepliwych
- zanieczyszczonych
- korozyjnych
Przyłącza procesowe:
- G1/2"
- G3/4"
- G1"
- G1 1/2"
- M20x1,5
- M48x3
Materiał membrany
stal nierdzewna
tantal
Hastelloy C276
PTFE
Viton
inne na zapytanie
Materiał korpusu
stal nierdzewna
PP (polipropylen)
inne na zapytanie
Przyłącze procesowe
G1/2"
G3/4"
G1"
G11/2"
M20x1,5
M48x3
inne, na zapytanie
Dopuszczalne ciśnienie 600 bar
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Przetwornik różnicy ciśnień DMU
Przetworniki ciśnienia serii DMU (wersja z wyświetlaczem) mierzą nadciśnienie, próżnię, różnicę ciśnień i ciśnienie bezwzględne oraz prędkość przepływu powietrza i gazów nieagresywnych.
Typowe zastosowania:
- sterowanie dmuchawami powietrza
- nadzór filtrów powietrza
- monitorowanie poziomu cieczy
- monitorowanie przepływów powietrza
- regulacja ciśnienia w pomieszczeniach czystych
- inżynieria medyczna
Zakres pomiarowy ciśnienia
0 ... 0,25 mbar (25 Pa)
0 ... 0,5 mbar
0 ... 1 mbar
0 ... 1,6 mbar
0 ... 2,5 mbar
0 ... 4 mbar
0 ... 6 mbar
0 ... 10 mbar
0 ... 16 mbar
0 ... 25 mbar
0 ... 40 mbar
0 ... 60 mbar
0 ... 100 mbar
0 ... 160 mbar
0 ... 250 mbar
0 ... 400 mbar
0 ... 600 mbar
0 ... 1000 mbar
0 ... 1,6 bar
0 ... 10 bar
użytkownika (w zakresie -25 Pa...10 bar)
Typ wyjścia
0...10 V
4...20 mA
Zasilanie
10 ... 30 V DC
230 V AC
Manometr elektroniczny Crystal M1
Manometr elektroniczny Crystal M1 z dużym, 5-cyfrowym wyświetlaczem, producentem firma Crystal Engineering. Manometr ten ma dokładność pomiarową 0,2%. Z uwagi na wysoki stopień ochrony, manometr elektroniczny tej serii może być używany w laboratorium oraz trudnych warunkach przemysłowych.
- ciecze i gazy kompatybilne z SS316
- świadectwo wzorcowania Laboratorium Akredytowanego
Sonda hydrostatyczna/przetwornik ciśnienia Vegabar 82
Sonda hydrostatyczna/przetwornik ciśnienia Vegabar 82 z ceramiczno-szafirową celą pomiarową do pomiaru ciśnieniia lub poziomu gazów, par i cieczy.
Zawór blokowy trójdrogowy serii s541.36
Zawór blokowy trójdrogowy serii s541.36 do bezpośredniego montażu zgodnie z DIN EN 61518 (IEC 61518). Zawór może być wykonany ze stali węglowej 1.0460 lub stali nierdzewnej 1.4571. Przeznaczony do medium: para wodna, ciecze lub gazy/powietrze. Maksymalna temperatura medium 200°C przy uszczelnieniu PTFE lub 550°C przy uszczelnieniu grafitowym.
Przetwornik różnicy ciśnień EE600
Przetwornik do bardzo dokładnego pomiaru różnicy ciśnień dla aplikacji HVAC i przemysłu lekkiego. Znajduje zastosowanie w układach wentylacji i klimatyzacji, monitoringu stanu filtrów itp. Przeznaczony jest do pomiaru powietrza i innych nieagresywnych i niepalnych gazów. Podłączenie medium do przetwornika odbywa się za pomocą złączek średnicy 5 mm. W zestawie przetwornika znajduje się odpowiedni wężyk PVC o długości 2 m z dwiema końcówkami ABS.
Zakres pomiarowy ciśnienia
0 ... 10 mbar
0 ... 100 mbar
±1 000 Pa lub ±10 000 Pa
Dokładność ±0,5 % zakresu
Zasilanie 24 V AC/DC
Sygnał wyjściowy
0 ... 5 V
0 ... 10 V
0 ... 20 mA
4 ...20 mA (2 wire)
4 ... 20 mA
Modbus RTU (RS485)
Manometr cyfrowy Meriam M2
Cyfrowy manometr serii M2 jest ręcznym manometrem produkowanym przez firmę Meriam. Manometr ten ma dokładność pomiaru 0,025%FS. M2 umożliwia zapamiętanie do 240 odczytywanych wartości. Seria M2 cechuje się swoją energooszczędnością dzięki opcji automatycznego wyłączania podczas bezczynności. Urządzenie zapamiętuje maksymalną i minimalną wartość mierzonego ciśnienia. Medium: ciecze i gazy kompatybilne z SS316. Dostępny zakres z dopuszczeniem ATEX.
Zawór manometryczny S004.16
Zawory manometryczne iglicowe serii S004.16 wg DIN 16270 to armatura odcinająco‑dławiąca stosowana do instalacji pomiaru ciśnienia – przede wszystkim z manometrami, przetwornikami ciśnienia i presostatami. Ich zadaniem jest umożliwienie bezpiecznego podłączania, odłączania i odpowietrzania aparatury pomiarowej w układach z cieczami, gazami i parą.
Norma DIN 16270 określa:
- wykonanie zaworów odcinających bez przyłącza testowego
- zastosowanie śruby odpowietrzającej
- typowe formy:
Forma A – z nakrętką rzymską LH/RH
Forma B – do zamocowania wspornika ściennego
Materiał
mosiądz
stal 1.0460
stal nierdzewna 1.4571
Przyłącze procesowe
G1/2
M20 × 1,5
Ciśnienie
250 bar ( mosiądz )
400 bar ( stal węglowa, stal nierdzewna )
Temperatura medium
do 232°C
do 300 °C ( uszczelnienie grafit )
Przetwornik różnicy ciśnień DS
Przetworniki ciśnienia serii DS (bez wyświetlacza) mierzą różnicę ciśnień i ciśnienie bezwzględne, ciśnienie względne i opcjonalnie prędkość przepływu powietrza i gazów nieagresywnych.
Typowe zastosowania:
- sterowanie dmuchawami powietrza
- nadzór nad filtrami powietrza
- inżynieria mechaniczna i systemowa
- technologia ochrony środowiska
- kontrola poziomu cieczy
- kontrola i regulacja ciśnienia, np. w komorach ciśnieniowych
- inżynieria medyczna
Zakres pomiarowy ciśnienia
0 ... 0,25 mbar (25 Pa)
0 ... 0,5 mbar
0 ... 1 mbar
0 ... 1,6 mbar
0 ... 2,5 mbar
0 ... 4 mbar
0 ... 6 mbar
0 ... 10 mbar
0 ... 16 mbar
0 ... 25 mbar
0 ... 40 mbar
0 ... 60 mbar
0 ... 100 mbar
0 ... 160 mbar
0 ... 250 mbar
0 ... 400 mbar
0 ... 600 mbar
0 ... 1000 mbar
0 ... 1,6 bar
0 ... 10 bar
użytkownika (w zakresie -25 Pa...10 bar)
Typ wyjścia
4...20 mA
0...10 V
Zasilanie
10 ... 30 V DC
230 V AC
Zawór manometryczny podwójny S004.60
Zawór manometryczny iglicowy podwójny (ang. gauge double valve, block & bleed gauge valve) serii S004.60 zgodny z normą DIN 16272 jest armaturą odcinającą przeznaczoną do instalacji pomiaru ciśnienia, wyposażoną w oddzielnie odcinane przyłącze testowe. Umożliwia to montaż manometru lub przetwornika oraz równoczesne przygotowanie króćca testowego, który może być całkowicie odizolowany dodatkowym wrzecionem zaworu.
Norma DIN 16272 definiuje zawory:
- z osobnym odcięciem króćca testowego (różnica względem DIN 16271 i DIN 16270)
- do pracy w układach pomiarowych cieczy, gazów i par.
Materiał
mosiądz
stal 1.0460
stal nierdzewna 1.4571
Przyłącze procesowe
G1/2
M20 × 1,5
Ciśnienie
250 bar ( mosiądz )
400 bar ( stal węglowa, stal nierdzewna )
Temperatura medium
do 200°C
do 232°C
do 300 °C ( uszczelnienie grafit )
Presostat mechaniczny serii 600
Presostat mechaniczny serii 600 to urządzenie służące do kontroli ciśnienia w układach pneumatycznych, hydraulicznych lub instalacjach wody. Jego zadaniem jest włączenie lub wyłączenie urządzenia (np. pompy, sprężarki) w zależności od osiągniętego ciśnienia lub sygnalizację przekroczenia ustawionego progu.
Opcjonalnie sygnalizatory ciśnienia tej serii występują w wersji Ex-ia, także z dopuszczeniem do górnictwa (I M1).
- Zakresy nastawy: 0,3...2, 1...10, 10...70, 50...200 bar
- Rodzaj styku: 1 SPDT przełączny
- Przyłącze procesowe: G1/4
Zakres nastawy
0,3 ... 2,0 bar
1,0 ... 10,0 bar
10,0 ... 70,0 bar
50,0 ... 200,0 bar
Styk elektryczny przełączny SPDT
Przyłącze procesowe G 1/4
Obudowa stal cynkowana
Histereza
stała
15 - 25 % pełnego zakresu
Materiał elementów zwilżanych
NBR
UR
