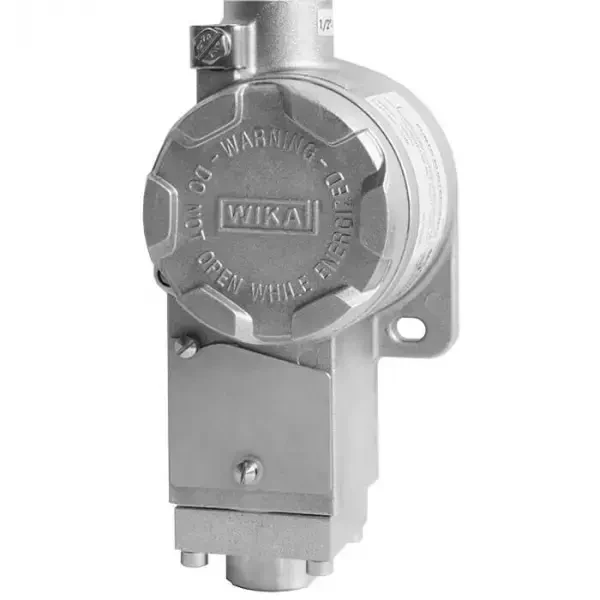

Mechaniczne presostaty serii PCS i PCA- wersja Ex-d

Kod produktu: Presostat

Presostaty kompaktowe serii PCS i PCA włoskiej firmy Cella przeznaczone są do pracy w trudnych i wymagających aplikacjach przemysłowych. Wyłączniki charakteryzują się dużą precyzją, odpornością na przeciążenia i wibracje, różnorodnością wykonań i zastosowań.

Presostaty kompaktowe tej serii wyposażone są w styk przełączny pojedynczy (SPDT) lub podwójny (DPDT) oraz posiadają stałą mechaniczną różnicę załączeń (histerezę), zależną od zakresu. Wyłączniki ciśnień mają możliwość ustawienia punktu zadziałania w całym zakresie nastawy. Wyposażone są w pobieżną skalę do ustawienia punktu przełączania. Presostaty kompaktowe posiadają atest M1 dla górnictwa. Seria kompaktowych wyłączników do zastosowań w szafkach elektrycznych oraz maszynach obrotowych ze względu na zwarty i prostokątny kształt.




Parametry

Histerezastała
Przyłącze elektryczne1/2 NPT - wewnętrzne
3/4 NPT-F
G1/2-F
G3/4-F
M20x1,5-F
Zakres nastawy-1,0 ... -0,2 bar
80 ... 400 bar
40 ... 250 bar
20,0 ... 100,0 bar
10,0 ... 40,0 bar
4,0 ... 25,0 bar
1,6 ... 10,0 bar
0,8 ... 6,0 bar
0,5 ... 2,5 bar
0,2 ... 1,2 bar
100 ... 600 bar
Obudowaaluminiowa IP 66
Temperatura medium-30 ... 200 °C (membrana INCONEL + O-ring z Vitonu)
-30 ... 110 °C ( membrana NBR lub PTFE )
0 ... 250 °C (AISI 316+FPM O-ring)
-40 ... 140 °C (membrana Hastelloy C276)
Mediumpara wodna
ciecze
gazy/powietrze
Materiał przyłączastal nierdzewna AISI 316
Materiał membranyHastelloy C276
PTFE
NBR
Inconel+FPM O-ring
stal nierdzewna AISI 316+FPM O-ring
Obciążalność styków15A 220V AC/0,5A 125V DC
15A 220V AC/0,5A 220V DC
1A 125V AC/0,5A 24V DC
5A 220V AC/0,5A 24V DC
Opcjebrak
montaż z separatorem membranowym
specjalny zakres nastawy 0,1/2,5 bar dla zakresu pracy -1/30 bar
wykonanie SIL 2
certyfikat GOST R
NACE
wersja do amoniaku
obudowa: stal nierdzewna
wersja EEx ia
wersje do tlenu
wersja Ex ia I Ma (dla górnictwa)
TypPCS
PCA- wersja Ex-d
Przyłącze procesoweG1/2
M20 × 1,5
1/2” NPT
1/4 NPT wewnętrzne
Styk elektrycznyprzełączny SPDT
przełączny DPDT (=2xSPDT)
DopuszczeniaATEX
CE
PED
ProducentCella
