Mechaniczne presostaty różnicowe serii DCA i DEA - wersja Ex-d
Presostaty modułowe różnicy ciśnień
Parametry
| Typ | DCA DEA- wersja Ex-d |
| Opcje | brak wersje do tlenu wersja EEx ia obudowa: stal nierdzewna wersja do amoniaku NACE certyfikat GOST R wykonanie SIL 2 montaż z separatorem membranowym |
| Temperatura medium | -30 ... 85°C |
| Medium | ciecze gazy/powietrze |
| Przyłącze procesowe | G1/2 1/2” NPT 1/4 NPT wewnętrzne |
| Styk elektryczny | przełączny SPDT 2 x SPDT |
| Histereza | stała |
| Stopień ochrony | IP65 |
| Przyłącze elektryczne | 1/2 NPT - wewnętrzne G3/4-F M20x1,5-F |
| Zakres nastawy | 0 ... 2,5 bar 0 ... 6,0 bar 0 ... 10,0 bar 0 ... 4 bar |
| Ciśnienie statyczne | 250 bar |
| Obudowa | aluminiowa IP 66 |
| Materiał membrany | stal nierdzewna |
| Obciążalność styków | 15A 220V AC/0,5A 125V DC 15A 220V AC/0,5A 220V DC 1A 125V AC/0,5A 24V DC 5A 220V AC/0,5A 24V DC |
| Materiał przyłącza | stal nierdzewna |
| Dopuszczenia | ATEX CE PED |
| Producent | Cella |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Przetwornik ciśnienia Vegabar 19
Wielkość pomiarowa: nadciśnienie, podciśnienie. Przetworniki ciśnienia tej serii działają w każdej pozycji montażu.
Dokładność ±0,5 % zakresu
Zakres pomiarowy ciśnienia
0 ... 0,4 bar
0 ... 1 bar
0 ... 2,5 bar
0 ... 5 bar
0 ... 10 bar
0 ... 25 bar
0 ... 60 bar
0 ... 100 bar
użytkownika (inny niż standardowy)
Kalibrator ciśnienia Crystal IS31
Przenośny kalibrator ciśnienia Crystal IS31 to niezawodny, precyzyjny, kalibrator ciśnienia, stosowany do pomiaru pod- i nadciśnienia. Wyposażony jest w jeden sensor, który umożliwia kalibrację pneumatycznych i hydraulicznych przetworników, a także manometrów. W składzie Crystal IS31 podwójny wyświetlacz, umożliwiający wyświetlanie wskazań pomiaru ciśnienia w 8 różnych jednostkach, a także pomiar prądu w mA lub % zakresu 4, 20 lub od 10 do 50 mA.

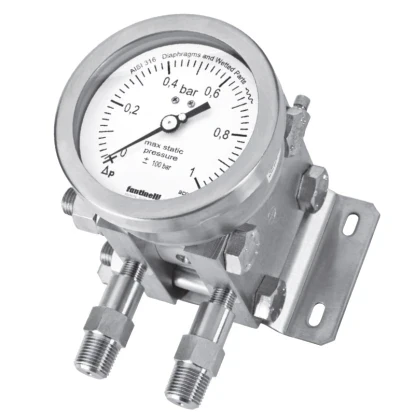

Manometry różnicy ciśnień serii MR
