Przetworniki różnicy ciśnień
Przetworniki różnicy ciśnień Vegadif 85
Kod produktu: Vegadif 85

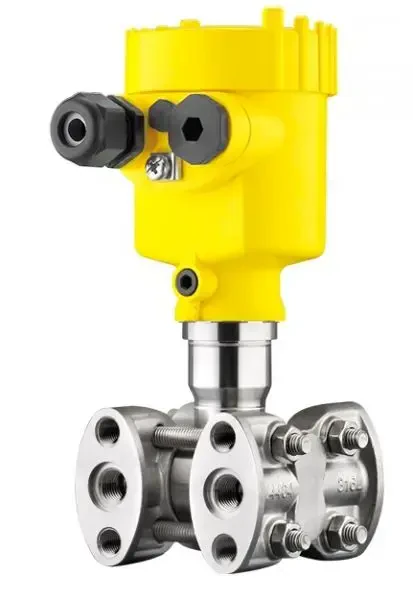

Czujnik różnicy ciśnień Vegadif 85 do pomiaru cieczy, gazów oraz par. Typowymi obszarami zastosowań czujnika są pomiary poziomu w zbiornikach ciśnieniowych oraz pomiar przepływu. Inne zastosowania czujnika ciśnień Vegadif 85 to monitorowanie ciśnienia na filtrach, a także pomiary gęstości i granicy faz.
Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Medium | para wodna ciecze gazy/powietrze |
| Zakres pomiarowy ciśnienia | 10 mbar / Statyczne 40 bar 3 bar / Statyczne 400 bar 500 mbar / Statyczne 400 bar 40 bar / Statyczne 160 bar 16 bar / Statyczne 160 bar 3 bar / Statyczne 160 bar 500 mbar / Statyczne 160 bar 100 mbar / Statyczne 160 bar 30 mbar / Statyczne 40 bar 16 bar / Statyczne 400 bar |
| Elektronika | Profibus PA Foundation Fieldbus 4 ... 20 mA/HART 4 ... 20 mA Modbus 2-przewodowa 4 ... 20 mA/HART z SIL |
| Klasa dokładności | ±0,065 % |
| Materiał membrany | Hastelloy C276 stal 316L 316L/1.4404 + 6 µm złoto |
| Przyłącze procesowe | 1/4 - 18 NPT według IEC 61518 |
| Temperatura medium | -40 ... 105°C |
| Zasilanie | 11 … 35 V DC |
| Dopuszczenia | ATEX dopuszczenia okrętowe |
| Producent | Vega |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Zawór blokowy trójdrogowy serii W3AA
Zawór blokowy 3-drogowy (manifold) AS-Schneider serii W3AA (typu Wafer) przeznaczony do bezpośredniego montażu na przetwornikach różnicy ciśnień ze standardowym przyłączem zgodnym z normą DIN EN 61518 / IEC 61518.
Jest to następca dawnej serii N542.39.
Stosowany w aplikacjach:
- wysokociśnieniowych
- prostych pomiarach różnicy ciśnień
- nie wymagających częstej kalibracji
Materiał
stal nierdzewna 1.4404
hastelloy
tantal
duplex
monel
Przyłącze: wlot
1/2 NPT wewnętrzne
wymiary zgodne z IEC 61518 ( średnica 18,5 )
Przyłącze: wylot wymiary zgodne z IEC 61518, Typ A (przylga )
Temperatura medium
do 200 °C ( uszczelnienie PTFE )
do 550 °C ( uszczelnienie grafit )
Ciśnienie PN 420
Przetwornik ciśnienia Vegabar 28
Wielkość pomiarowa: nadciśnienie, ciśnienie absolutne, podciśnienie. Szeroki wybór przyłączy procesowych przetwornika.
Dokładność 0,3 %
Przyłącze procesowe
1/4” NPT
11/2"NPT, ASME B1.20.1, membrana czołowa
G1", ISO228-1, membrana czołowa, EPDM, dla złączy higienicznych z uszczel.
1"NPT, ASME B1.20.1, membrana czołowa
G1", ISO228-1, membrana czołowa
G3/4", DIN3852-E, membrana czołowa
G1/2", ISO228-1, membrana czołowa
M30 x 1,5 - membrana czołowa
Varivent N50-40 PN25 / 316L
G1/2A z otworem 11,4 mm
inne, na zapytanie
higieniczne Tri-Clamp 2"
higieniczne Tri-Clamp 1 i 1/2"
higieniczne Tri-Clamp 1"
1/2” NPT
M20 × 1,5
G1/4
G1/2
G11/2", DIN3852-A, membrana czołowa
Zakres pomiarowy ciśnienia
-1 ... 0 bar
-0,05 ... 0,05 bar
-0,5 ... 0,5 bar
-0,2 ... 0,2 bar
0 ... 5 bar
-1 ... 1,5 bar
0 ... 0,4 bar
0 ... 60 bar (absolutne)
0 ... 60 bar
0 ... 25 bar (absolutne)
0 ... 25 bar
0 ... 2,5 bar (absolutne)
0 ... 2,5 bar
0 ... 10 bar (absolutne)
0 ... 10 bar
0 ... 1 bar (absolutne)
0 ... 1 bar
0 ... 0,10 bar
0 ... 5 bar (absolutne)
Dopuszczenia
ATEX
dopuszczenia okrętowe
FDA
Przetwornik różnicy ciśnień DS
Przetworniki ciśnienia serii DS (bez wyświetlacza) mierzą różnicę ciśnień i ciśnienie bezwzględne, ciśnienie względne i opcjonalnie prędkość przepływu powietrza i gazów nieagresywnych.
Typowe zastosowania:
- sterowanie dmuchawami powietrza
- nadzór nad filtrami powietrza
- inżynieria mechaniczna i systemowa
- technologia ochrony środowiska
- kontrola poziomu cieczy
- kontrola i regulacja ciśnienia, np. w komorach ciśnieniowych
- inżynieria medyczna
Zakres pomiarowy ciśnienia
0 ... 0,25 mbar (25 Pa)
0 ... 0,5 mbar
0 ... 1 mbar
0 ... 1,6 mbar
0 ... 2,5 mbar
0 ... 4 mbar
0 ... 6 mbar
0 ... 10 mbar
0 ... 16 mbar
0 ... 25 mbar
0 ... 40 mbar
0 ... 60 mbar
0 ... 100 mbar
0 ... 160 mbar
0 ... 250 mbar
0 ... 400 mbar
0 ... 600 mbar
0 ... 1000 mbar
0 ... 1,6 bar
0 ... 10 bar
użytkownika (w zakresie -25 Pa...10 bar)
Typ wyjścia
4...20 mA
0...10 V
Zasilanie
10 ... 30 V DC
230 V AC
Mechaniczne presostaty serii PXS i PXA- wersja Ex-d
Presostaty (wyłączniki ciśnienia) dla przemysłu, do sterowania układami średnich i wysokich ciśnień. Presostaty tej serii charakteryzują się małymi gabarytami, dokładnością poniżej 1% zakresu, szczelnością obudowy IP66. Presostat dostępny także w wersji do stref zagrożenia wybuchem.
- Zakresy: od 1...2,5 do 50...400 bar
- Rodzaj styku: 1 SPDT
Zawór manometryczny S004.16
Zawory manometryczne iglicowe serii S004.16 wg DIN 16270 to armatura odcinająco‑dławiąca stosowana do instalacji pomiaru ciśnienia – przede wszystkim z manometrami, przetwornikami ciśnienia i presostatami. Ich zadaniem jest umożliwienie bezpiecznego podłączania, odłączania i odpowietrzania aparatury pomiarowej w układach z cieczami, gazami i parą.
Norma DIN 16270 określa:
- wykonanie zaworów odcinających bez przyłącza testowego
- zastosowanie śruby odpowietrzającej
- typowe formy:
Forma A – z nakrętką rzymską LH/RH
Forma B – do zamocowania wspornika ściennego
Materiał
mosiądz
stal 1.0460
stal nierdzewna 1.4571
Przyłącze procesowe
G1/2
M20 × 1,5
Ciśnienie
250 bar ( mosiądz )
400 bar ( stal węglowa, stal nierdzewna )
Temperatura medium
do 232°C
do 300 °C ( uszczelnienie grafit )
Mechaniczne presostaty ciśnienia absolutnego serii APW i APA- wersja Ex-d
Presostat ciśnienia absolutnego do zastosowań przemysłowych do sterowania układów średnich ciśnień. Presostaty charakteryzują się dużą precyzją, odpornością na przeciążenia, wibracje i warunki atmosferyczne.
- Zakresy: od 160 mbar abs. do 1,5 bar abs
- Rodzaj styku: 1 SPDT lu 2 niezależne SPDT
- Typy zabezpieczeń dla strefy Ex: Ex-ia (iskrobezpieczna), Ex-d (przeciwwybuchowa)
Kalibrator ciśnienia Crystal IS31
Przenośny kalibrator ciśnienia Crystal IS31 to niezawodny, precyzyjny, kalibrator ciśnienia, stosowany do pomiaru pod- i nadciśnienia. Wyposażony jest w jeden sensor, który umożliwia kalibrację pneumatycznych i hydraulicznych przetworników, a także manometrów. W składzie Crystal IS31 podwójny wyświetlacz, umożliwiający wyświetlanie wskazań pomiaru ciśnienia w 8 różnych jednostkach, a także pomiar prądu w mA lub % zakresu 4, 20 lub od 10 do 50 mA.
Przetwornik ciśnienia / presostat elektroniczny Vegabar 38
Wielkość mierzona: nadciśnienie, ciśnienie absolutne, podciśnienie. Presostaty - przetworniki ciśnienia z pojemnościową celą pomiarową CERTEC. Wysoka stabilność długoterminowa przetwornika oraz odporność na przeciążenia. Komunikacja Bluetooth i szeroki wybór przyłączy procesowych.
Kalibrator ciśnienia Crystal IS33
Kalibrator ciśnienia Crystal IS33 jest precyzyjnym, przenośnym kalibratorem ciśnienia, który przeznaczony do pomiaru pod- i nadciśnienia. Seria IS33 wyposażona jest w dwa izolowane sensory, które umożliwiają kalibrację zarówno pneumatycznych, jak i hydraulicznych przetworników, a także manometrów. Kalibrator ten ma podwójny wyświetlacz, umożliwiający wyświetlanie wskazań pomiaru ciśnienia w 8 różnych jednostkach. Możliwość pomiaru prądu. W standardowe wyposażenie wszystkich modeli kalibratorów wchodzi interfejs RS-232. Dokładność 0,05% RDG. Dostępne zakresy z dopuszczeniem ATEX.
Przetwornik różnicy ciśnień EE600
Przetwornik do bardzo dokładnego pomiaru różnicy ciśnień dla aplikacji HVAC i przemysłu lekkiego. Znajduje zastosowanie w układach wentylacji i klimatyzacji, monitoringu stanu filtrów itp. Przeznaczony jest do pomiaru powietrza i innych nieagresywnych i niepalnych gazów. Podłączenie medium do przetwornika odbywa się za pomocą złączek średnicy 5 mm. W zestawie przetwornika znajduje się odpowiedni wężyk PVC o długości 2 m z dwiema końcówkami ABS.
Zakres pomiarowy ciśnienia
0 ... 10 mbar
0 ... 100 mbar
±1 000 Pa lub ±10 000 Pa
Dokładność ±0,5 % zakresu
Zasilanie 24 V AC/DC
Sygnał wyjściowy
0 ... 5 V
0 ... 10 V
0 ... 20 mA
4 ...20 mA (2 wire)
4 ... 20 mA
Modbus RTU (RS485)
