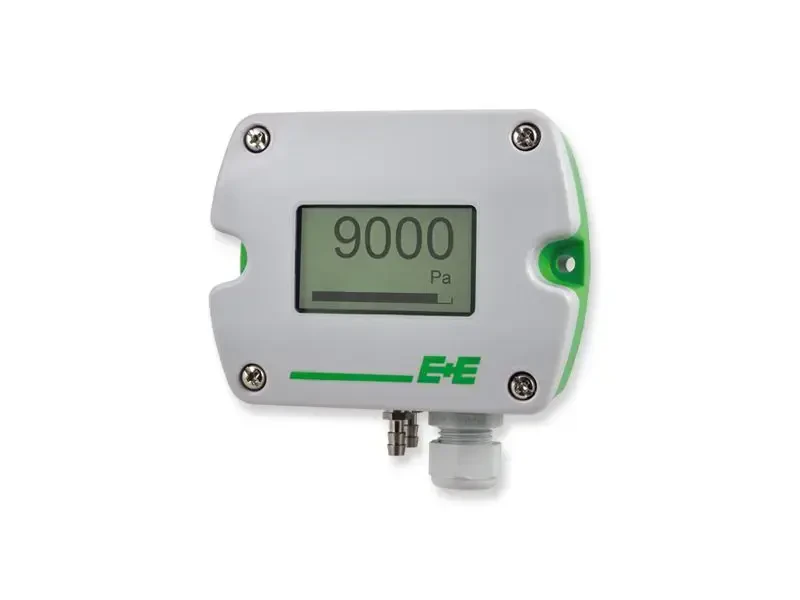

Przetwornik różnicy ciśnień EE600

Kod produktu: EE600

Przetwornik do bardzo dokładnego pomiaru różnicy ciśnień dla aplikacji HVAC i przemysłu lekkiego. Znajduje zastosowanie w układach wentylacji i klimatyzacji, monitoringu stanu filtrów itp. Przeznaczony jest do pomiaru powietrza i innych nieagresywnych i niepalnych gazów. Podłączenie medium do przetwornika odbywa się za pomocą złączek średnicy 5 mm. W zestawie przetwornika znajduje się odpowiedni wężyk PVC o długości 2 m z dwiema końcówkami ABS.



Przetwornik do bardzo dokładnego pomiaru różnicy ciśnień dla układów klimatyzacji i wentylacji oraz przemysłu lekkiego, np. monitoringu stanu filtrów itp. Przeznaczony jest do pomiaru powietrza i innych nieagresywnych i niepalnych gazów. Podłączenie medium do przetwornika odbywa się za pomocą złączek średnicy 5 mm. W zestawie przetwornika znajduje się odpowiedni wężyk PVC o długości 2 m z dwiema końcówkami ABS. Jako element pomiarowy, zastosowano oporowy piezoelektryczny bezprzepływowy czujnik ciśnienia, który zapewnia wyjątkową długoterminową stabilność i oferuje wyjątkową dokładność ±0,5% pełnego zakresu.

Przetwornik występuje w czterech wersjach:

  • HV52 na zakres 0...1000 Pa
  • HV53 na zakres 0...10 000 Pa
  • HV54 na zakres  ±1000 Pa
  • HV55 na zakres  ±10 000 Pa

Wszystkie te zakresy pracują z ponadprzeciętną dokładnością ±0,5% pełnej skali.

W przetworniku różnicy ciśnień w wersji z wyjściem analogowym dostępne są różne podzakresy pomiarowe, które można wybrać przy pomocy przełączników DIP. Tym samym zwiększamy rozdzielczość mierzonego sygnału. Na pozostałych przełącznikach konfigurowane są takie parametry, jak sygnał wyjściowy, czas odpowiedzi itp. Regulację punktu zerowego i zakresu, można także łatwo przeprowadzić za pomocą przycisków, znajdujących się bezpośrednio na płycie elektroniki. Dodatkowo przetwornik może zostać dostarczony z wcześniej zadeklarowanym skalowaniem wyjścia analogowego.

Przetwornik różnicy ciśnień występuje także w wersji cyfrowej z interfejsem RS485 i protokołem Modbus RTU. Korzystając z serwisowego urządzenia konfiguracyjnego wersję cyfrową RS485 można dodatkowo konfigurować: zmienić jednostki pomiarowe, konfigurować wyświetlacz lub przełączyć urządzenie w tryb do pomiaru przepływu, prędkości powietrza, jak również do monitorowania zanieczyszczenia filtra lub wskazywania poziomu wody. Przykładowo, po umieszczeniu jednego wężyka doprowadzającego sygnał pomiarowy pionowo w dół i przełączeniu na wskazanie poziomu, wyświetlacz informuje nas wprost o poziomie wody w aplikacji. Wyświetlacz prezentuje to nawet w sposób graficzny.

Funkcja auto-zero

Pomiar różnicy ciśnień za pomocą nawet najlepszego przetwornika nie jest wolny od wad. Istnieje ryzyko, że z biegiem czasu wskazanie będzie różne od zera nawet gdy na wejścia pomiarowe podane zostaną identyczne warunki. Należy więc okresowo kontrolować ich wskazania a ewentualne błędy korygować z menu kalibracji urządzenia. Dla precyzyjnych pomiarów należało by takie sprawdzenie wykonywać często co było by uciążliwe. Istnieje więc opcja dodająca funkcję auto-zero, dzięki czemu ten proces odbywa się automatycznie.

Wyświetlacz LCD

Przetwornik może posiadać wyświetlacz LCD prezentujący mierzoną wartość w sposób cyfrowy oraz graficzny.

Parametry

Wielkość mierzonaciśnienie różnicowe
Zakres pomiarowy ciśnienia0 ... 10 mbar
0 ... 100 mbar
±1 000 Pa lub ±10 000 Pa
Dokładność±0,5 % zakresu
Mediumpowietrze
suche nieagresywne gazy
Aplikacjakontrola dmuchaw powietrza i filtrów powietrza
pomiar ciśnienia w pomieszczeniach sterylnych
Zasilanie24 V AC/DC
Sygnał wyjściowy0 ... 5 V
0 ... 10 V
0 ... 20 mA
4 ...20 mA (2 wire)
4 ... 20 mA
Modbus RTU (RS485)
Materiał obudowyPoliwęglan, NEMA 4X, do montażu zewnętrznego
Typ czujnikapiezorezystancyjny
Temperatura medium-20 ... 60 °C
Przyłącze procesowe2 x rurka Ø 4 lub 6 mm
DopuszczeniaCE
ProducentE+E Elektronik
