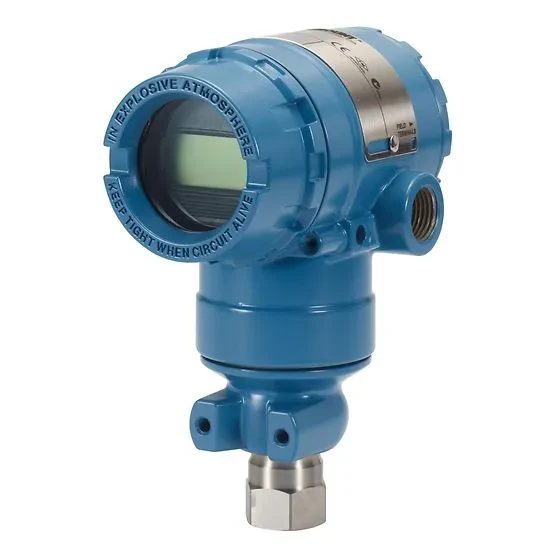

Przetwornik ciśnienia i różnicy ciśnień Rosemount 2051
Nowość
Kod produktu: Rosemount 2051

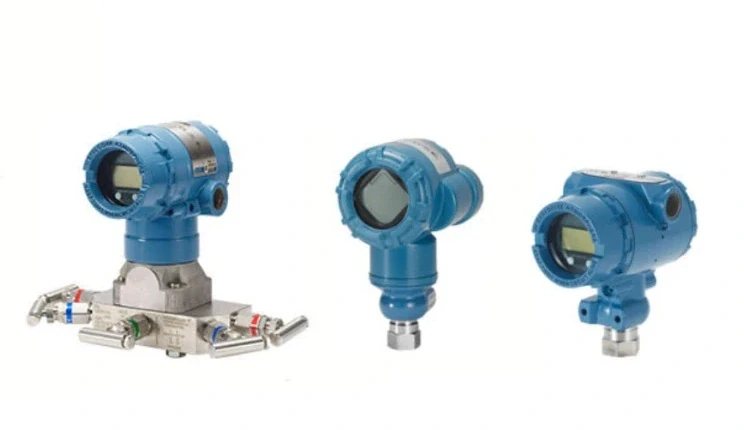

Przetwornik ciśnienia różnicowego, względnego i absolutnego Rosemount 2051 zapewnia niezawodne, wyjątkowo dokładne pomiary ciśnienia w aplikacjach przemysłowych.
Ten precyzyjny przetwornik ciśnienia różnicowego, względnego i absolutnego oferowany jest z szeroką gamą protokołów i wykonań materiałowych. Służy do pomiaru nie tylko ciśnienia i, w zaawansowanych opcjach, także przepływu i poziomu.
Precyzyjny przetwornik ciśnienia różnicowego, względnego i absolutnego Rosemount 2051 – główne cechy:
- platforma Coplanar™ umożliwia prostą integrację elementów wytwarzających spadek ciśnienia, zbloczy i zdalnych oddzielaczy,
- najwyższa w swojej klasie dokładność nawet 0,05% z opcją wysokiej dokładności,
- protokół IEC 62591 (WirelessHART™) zmniejsza koszty instalacji,
- lokalny interfejs operatora (LOI) ułatwia konfigurację przetwornika,
- dostępne protokoły to HART 4 ... 20 mA, FOUNDATION Fieldbus, PROFIBUS PA, HART 1 ... 5 V DC o małym poborze mocy,
- możliwość wyboru wersji HART stwarza dostęp do najnowszych funkcji HART gwarantując bezproblemową integrację z dzisiejszymi systemami,
- Certyfikat bezpieczeństwa SIL2 zgodny z normą IEC 61508 dostępny dla wszystkich przetworników 4 ... 20 mA HART.

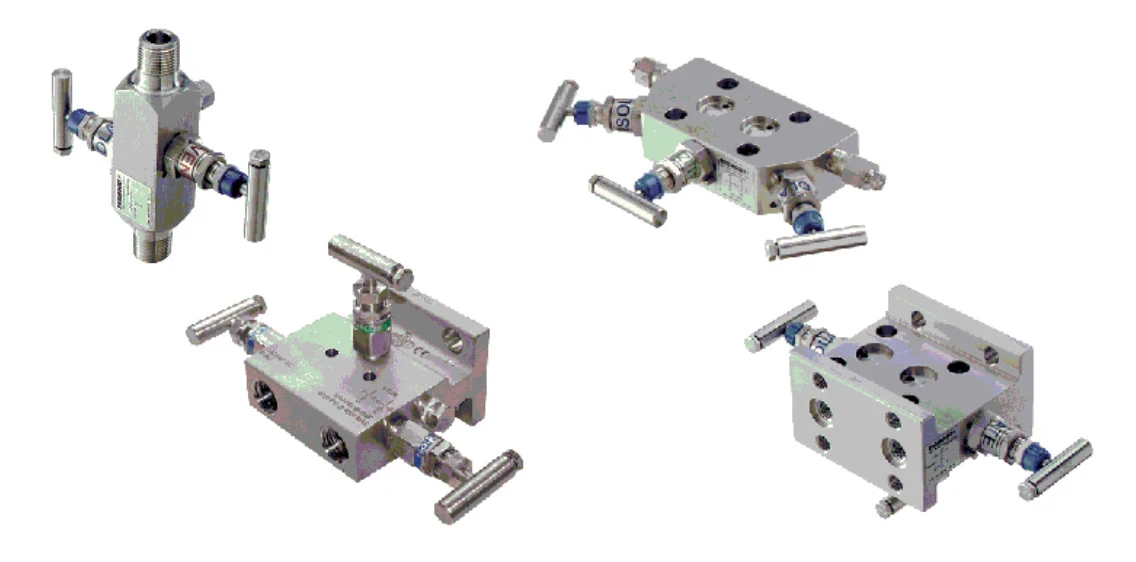

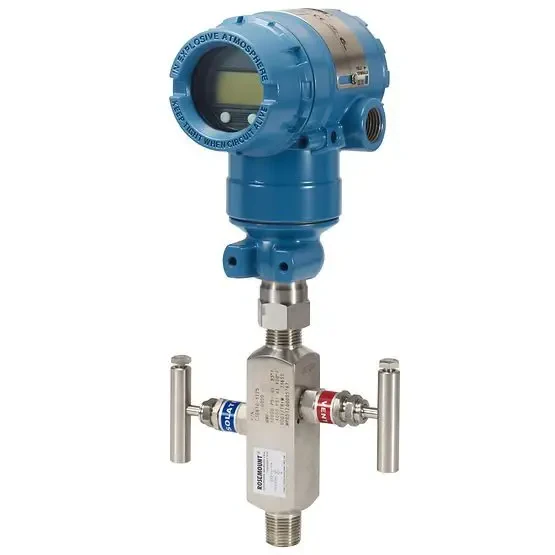

Przetworniki ciśnienia różnicowego, absolutnego i względnego ze zbloczami zaworowymi – jakość, wygoda i prostota:
- zaprojektowane i skonstruowane z myślą o optymalnej wydajności we współpracy z przetwornikami Rosemount,
- oszczędność kosztów i czasu instalacji przy montażu fabrycznym,
- szeroka gama typów, materiałów i konfiguracji.
Przetworniki ciśnienia różnicowego, względnego i absolutnego z łatwym dostęp do informacji
Precyzyjne przetworniki ciśnienia/różnicy ciśnień zawierają unikatową etykietę zasobów z kodem QR, która umożliwia dostęp do informacji seryjnych bezpośrednio z urządzenia. Pozwala to:
- uzyskać dostęp do rysunków urządzeń, schematów, dokumentacji technicznej i informacji o rozwiązywaniu problemów na swoim koncie MyEmerson,
- skrócić średni czas naprawy i utrzymać wydajność,
- upewnić się, że zlokalizowane zostało właściwe urządzenie,
- wyeliminować czasochłonny proces lokalizowania i przepisywania tabliczek znamionowych w celu przeglądania informacji o zasobach.

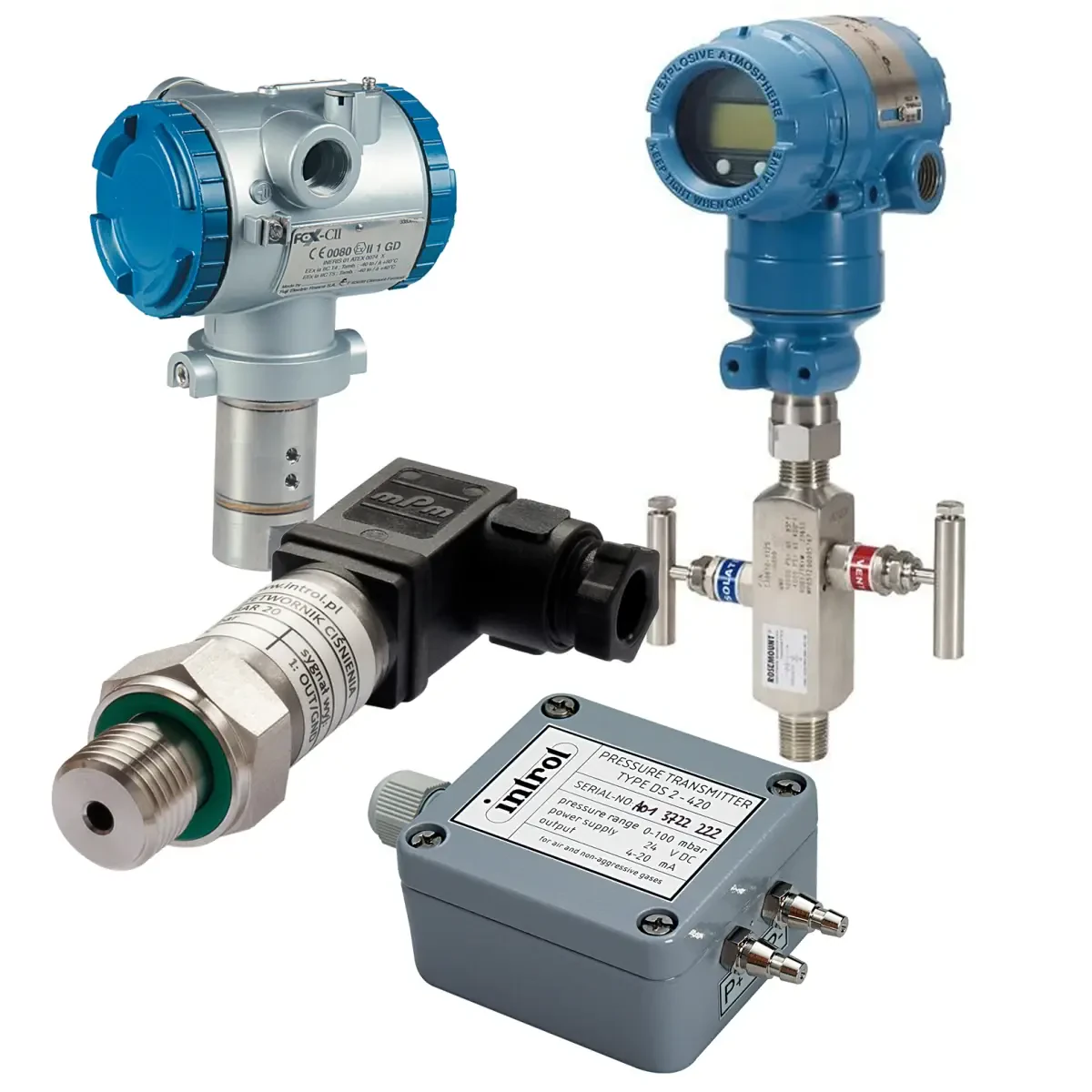

Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Dokładność | 0,05% |
| Zakres pomiarowy ciśnienia | do 689,5 bar (ciśnienie absolutne) do 689,5 bar (ciśnienie względne) |
| Zakresowość | 100:1 |
| Typ wyjścia | 1–5 V Low Power HART FOUNDATION Fieldbus PROFIBUS PA 4 … 20 mA HART Wireless |
| Gwarancja | 5 lat |
| Materiał elementów zwilżanych | opcjonalnie: Hastelloy C-276 stal nierdzewna 316L |
| Dopuszczenia | ATEX SIL2 morskie |
| Producent | Emerson |
