Przetworniki różnicy ciśnień

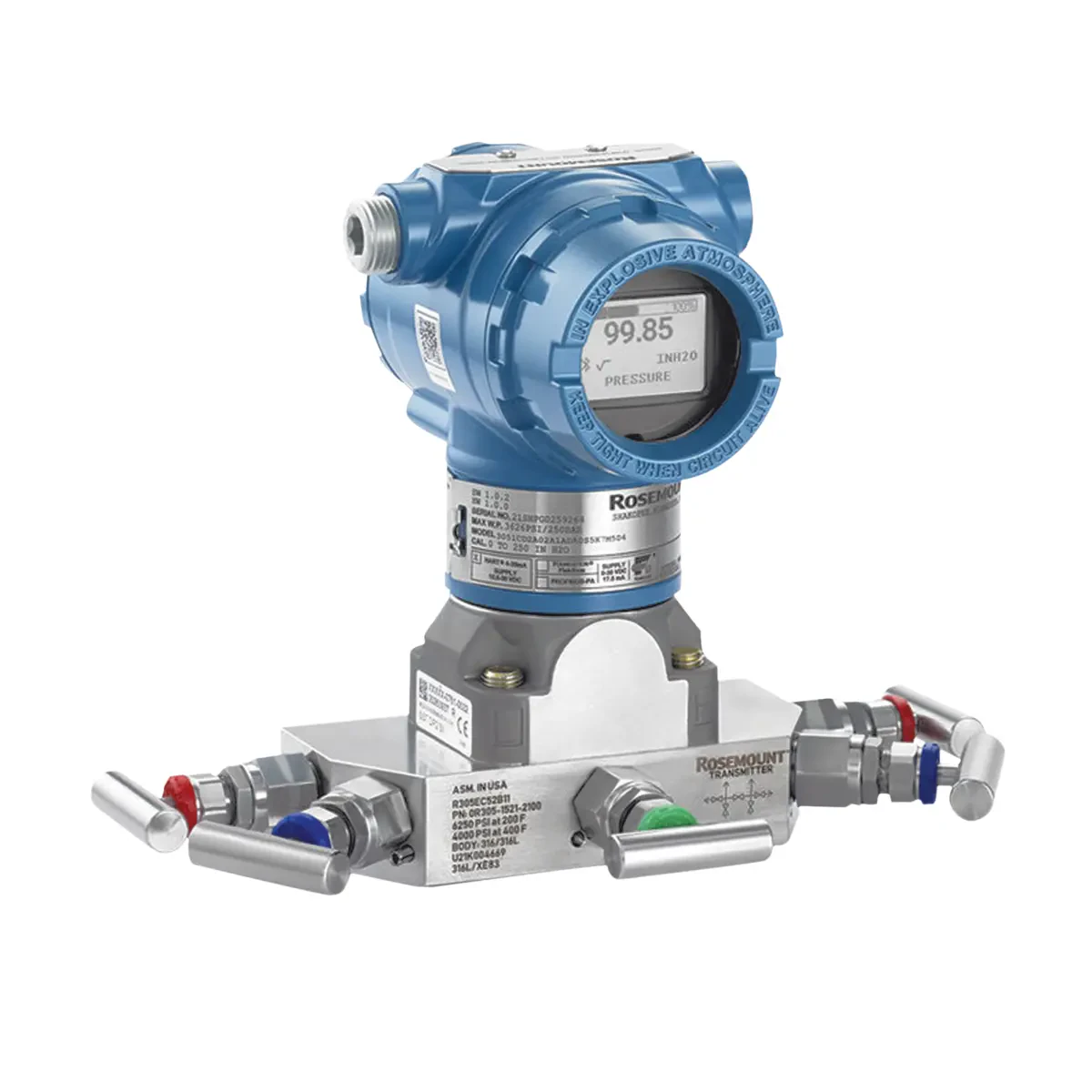

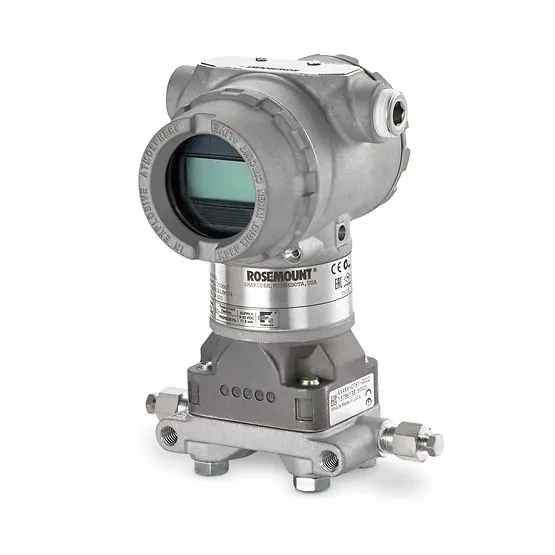

Przetwornik ciśnienia i różnicy ciśnień Rosemount 3051
Kod produktu: Rosemount 3051
Sprawdzony w branży czujnik ciśnienia Rosemount 3051 z opatentowaną technologią Coplanar umożliwia bezpośredni montaż w wielu zastosowaniach pomiarowych. 10-letnia stabilność i zakresowość 150:1 zapewniają niezawodne pomiary i szeroką elastyczność zastosowań. Czujnik ciśnienia dostępny z graficznym, podświetlanym wyświetlaczem, łącznością Bluetooth, konfiguracją dostosowaną do przepływu i poziomu oraz ulepszonymi funkcjami oprogramowania, zaprojektowanymi tak, aby zapewnić szybszy niż kiedykolwiek dostęp do potrzebnych danych.

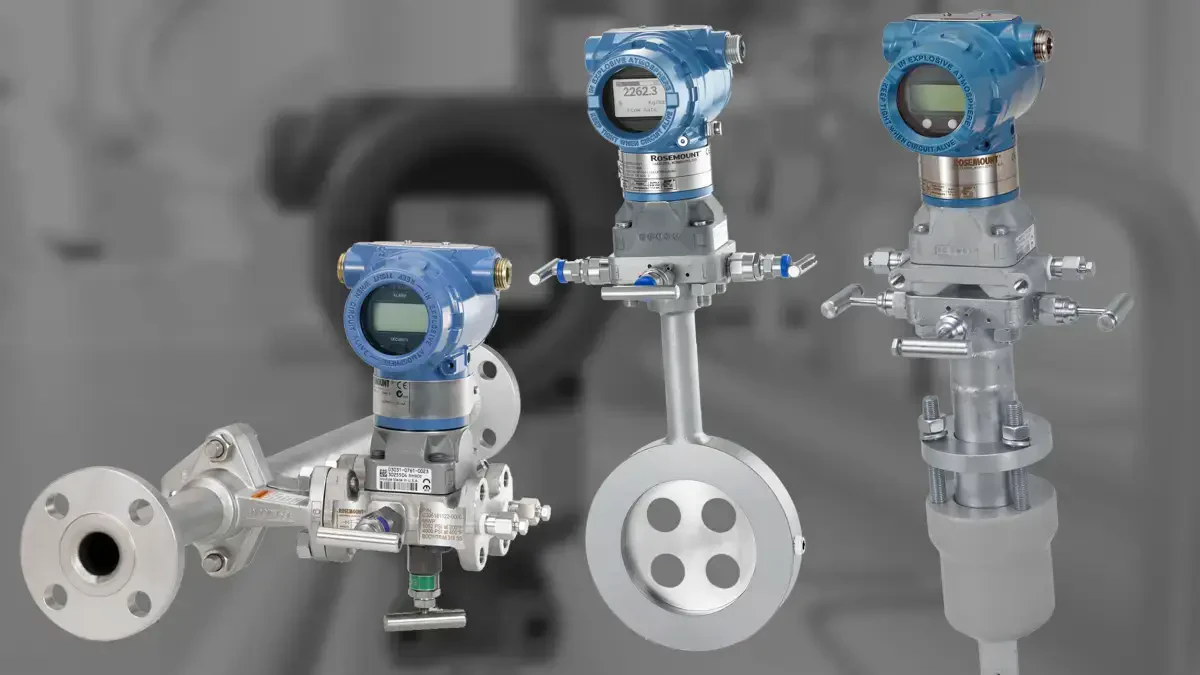

Czujniki ciśnienia z technologią Coplanar
Opatentowana technologia Rosemount Coplanar zapewnia optymalną wydajność w pomiarze ciśnienia, przepływu różnicowego lub poziomu różnicowego.
Konfiguracja dostosowana do konkretnego zastosowania pozwala przekształcić czujnik ciśnienia w przepływomierz z sumatorem lub przetwornik poziomu z obliczeniami objętości. Kompletne zespoły ciśnienia, poziomu lub przepływu są testowane pod kątem szczelności i kalibrowane w celu zmniejszenia liczby punktów nieszczelności nawet o 70% oraz uproszczenia instalacji.
Zmaksymalizuj elastyczność instalacji i zastosowań dzięki platformie Coplanar.
- Zwiększ niezawodność i wydajność dzięki zintegrowanym przepływomierzom DP, rozwiązaniom DP Level i zintegrowanym zaworom wielodrogowym.
- Łatwa instalacja dzięki w pełni zmontowanym, przetestowanym pod kątem szczelności i skalibrowanym rozwiązaniom.
Czujnik ciśnienia zapewniający długoletnie bezpieczeństwo
10-letnia stabilność po zainstalowaniu i zakresowość 150:1 zapewniają wiarygodne pomiary i szeroką elastyczność zastosowań. Diagnostyka integralności pętli i zatkanej linii impulsowej wykrywa problemy z pętlą elektryczną i zatkaną rurą impulsową, zanim wpłyną one na jakość procesu. Zwiększa to bezpieczeństwo i zmniejsza przestoje. Czujnik ciśnienia 3051 posiada certyfikat SIL 2/3 zgodnie z normą IEC 61508 (przez stronę trzecią) i certyfikat wcześniejszego użycia danych FMEDA dla instalacji bezpieczeństwa.

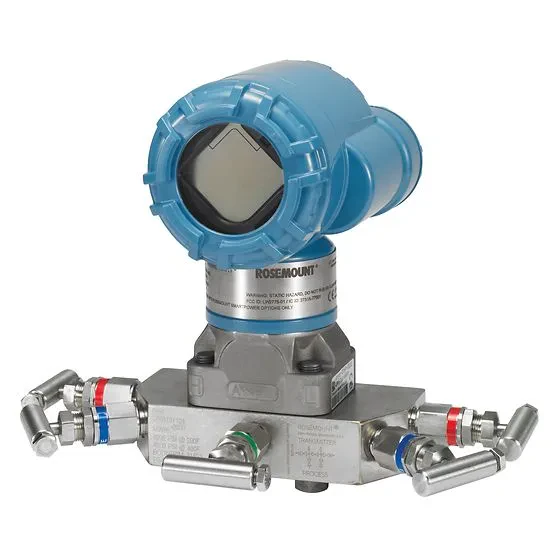

Czujnik ciśnienia z bezprzewodową komunikacją
Bezprzewodowa łączność Bluetooth znacznie upraszcza proces wykonywania zadań konserwacyjnych i serwisowych bez konieczności fizycznego połączenia lub oddzielnego narzędzia konfiguracyjnego. Technologia WirelessHART jest bezpieczna i ekonomiczna oraz zapewnia ponad 99% niezawodności danych. Moduł SmartPower zapewnia do 10 lat bezobsługowej pracy i wymianę w terenie, bez konieczności demontażu przetwornika. Łatwa instalacja umożliwia szybkie oprzyrządowanie punktów pomiarowych bez kosztów okablowania.
Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Dokładność | 0,04% |
| Zakres pomiarowy ciśnienia | do 138 bar (różnica ciśnień) do 138 bar (ciśnienie względne) |
| Zakresowość | 150:1 |
| Typ wyjścia | 4...20 mA + HART WirelessHART FOUNDATION Fieldbus PROFIBUS PA 1-5 V Low Power HART |
| Gwarancja | 5 lat |
| Materiał elementów zwilżanych | opcjonalnie: Hastelloy C-276, Monel, Tantal, stal nierdzewna 316L platerowana złotem, Monel platerowany złotem stal nierdzewna 316L |
| Producent | Emerson |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
