Zawory elektromagnetyczne

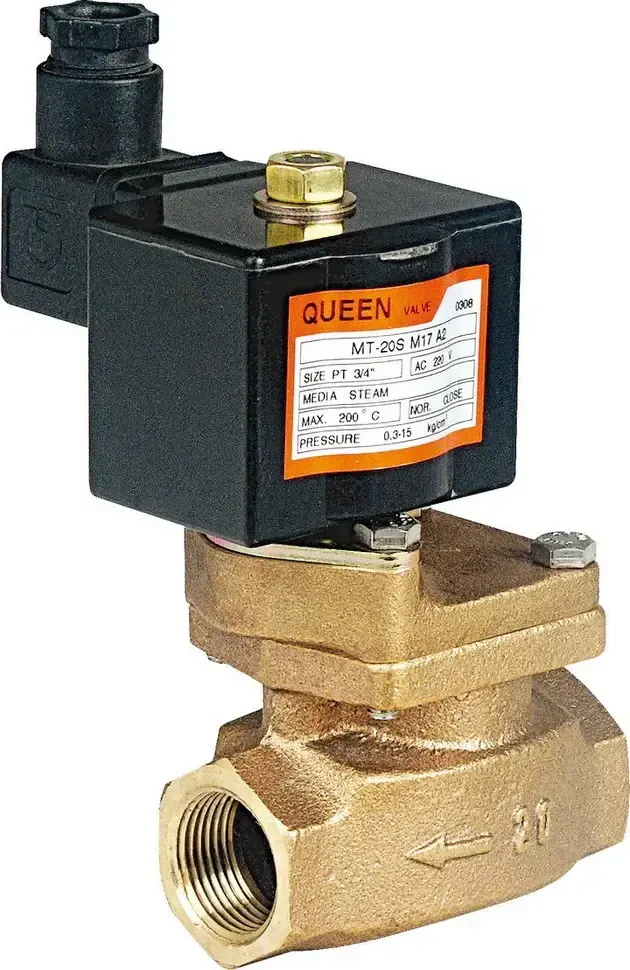

Zawór elektromagnetyczny normalnie zamknięty serii MT
Kod produktu: EMT
Właściwości zawóru elektromagnetycznego MT:
- zawór pośredniego działania,
- test napięcia dla cewki 1500 V na 60 s ciągłej pracy cewki,
- dopuszczalne ciśnienie dla obudowy zaworu dla ciśnienia < 10 bar jest do 2 razy większe od ciśnienia pracy, a dla ciśnienia > 10 bar jest do 1,5 razy większe od ciśnienia pracy,
- żywotność cewki 1 rok lub 500.000 cykli.
Elektrozawory MT przeznaczone są do takich mediów jak:
- woda,
- gaz (nie stosować dla gazów w instalacjach domowych),
- olej do 50 cSt,
- para wodna.
Parametry
| Ciśnienie procesowe | 0,3 - 10 bar dla pary, powietrza, gazów obojętnych oraz wody; rozmiar 1 1/4" - 2" 0,3 - 15 bar dla pary, powietrza, gazów obojętnych oraz wody; rozmiar 3/4" - 1" 0,3 - 7 bar dla oleju poniżej 50 cst |
| Temperatura medium | do 200 °C; rozmiar 3/4" - 1" do 180 °C; rozmiar 1 1/4" - 2" |
| Cewka | IP65, klasa H |
| Rezystancja izolacji | 1500V 100M Ohm [V/A] |
| Medium | ciecze nieagresywne gazy nieagresywne gazy niewybuchowe olej para wodna powietrze woda |
| Zasilanie | 230 V AC 24 V AC 24 V DC |
| Materiał korpusu | mosiądz |
| Przyłącze procesowe | 1” BSPT 3/4” BSPT 1 1/4” BSPT 1 1/2” BSPT 2” BSPT |
| Dopuszczenia | CE |
| Producent | Kuhnway |
