Zawory regulacyjne

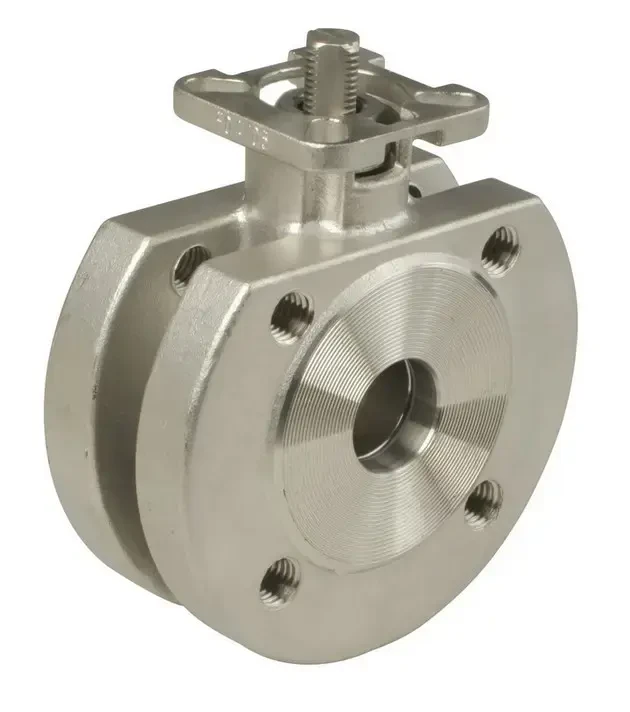

Regulacyjny zawór kulowy 99V
Kod produktu: ZK99V
Przeznaczony do regulacji przepływu mediów takich jak: woda, ciecze, para, powietrze,gazy niewybuchowe oraz chemikalia stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu oraz uszczelnienie. Zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i pneumatycznychwać na zaworze, bez konieczności zastosowania dodatkowych konsoli.
oraz chemikalia stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu oraz uszczelnienie.

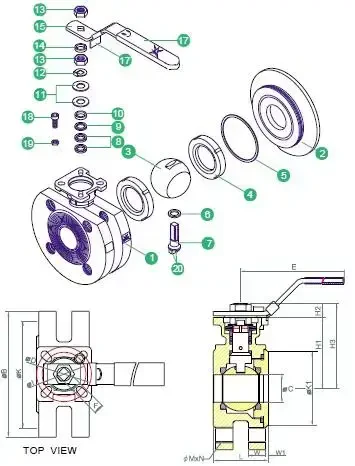

Charakterystyka zaworu:
- korpus dzielony
- ręczny lub automatyczny - dzięki zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i
pneumatycznychwać na zaworze
- kołnierzowy z otworami gwintowanymi PN25/40

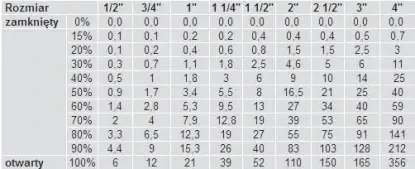

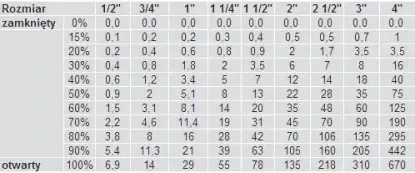

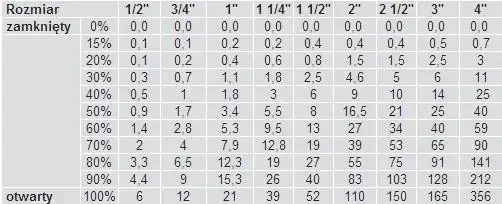

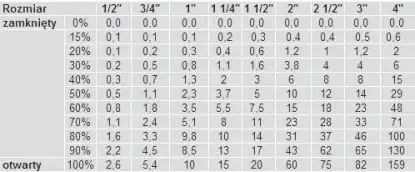

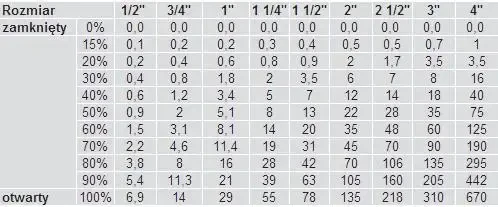

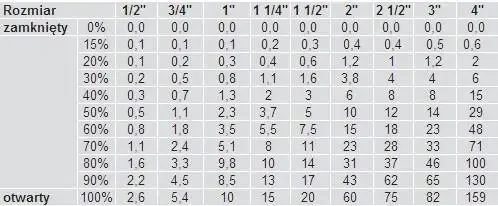

- kula regulacyjna o wycięciu 30°, 60°, 90°

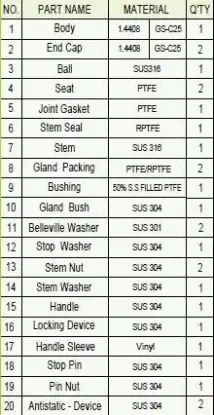

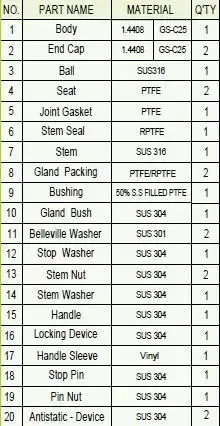

- gniazdo: 50%SS + PTFE
- korpus wykonany jest ze stali kwasoodpornej AISI 316 / CF8M / 1.4408
- ciśnienie max 40 bar
Parametry
| Ciśnienie | do 40 bar |
| Materiał korpusu | stal nierdzewna |
| Temperatura medium | do 204°C |

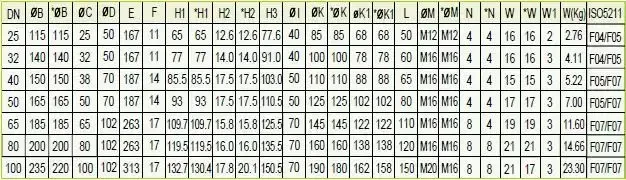

| Przyłącze procesowe | DN65 DN80 DN100 DN40 DN50 DN15 DN20 DN25 DN32 |
| Medium | ciecze nieagresywne woda emulsje emulsje olejowe olej hydrauliczny powietrze ciecze i gazy kompatybilne z SS316 ciecze agresywne ciecze para wodna olej gazy niewybuchowe gazy nieagresywne gazy agresywne roztwory wodne |
| Dopuszczenia | CE |
| Producent | Mars |
