Zawory regulacyjne

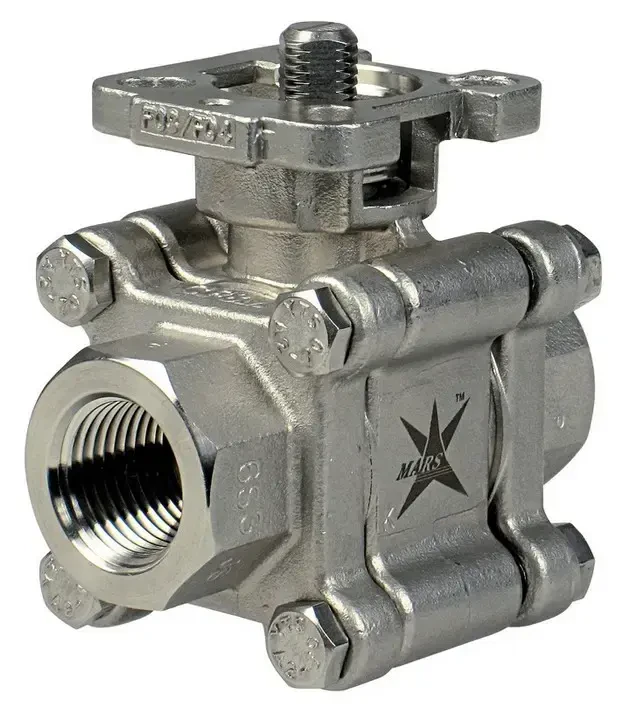

Regulacyjny zawór kulowy 88V
Kod produktu: ZK88V
Przeznaczony do regulacji przepływu mediów takich jak: woda, ciecze, para, powietrze,gazy niewybuchowe oraz chemikalia stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu oraz uszczelnienie. Zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i pneumatycznychwać na zaworze, bez konieczności zastosowania dodatkowych konsoli.
Regulacyjny zawór kulowy 88V - Właściwości
Zawór typu 88 przeznaczony jest do regulowania przepływu mediów takich jak: woda, ciecze, para, powietrze, gazy niewybuchowe oraz chemikalia stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu oraz uszczelnienie.
Charakterystyka zaworu:

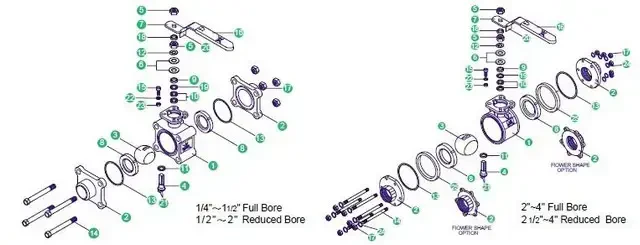

- trzyczęściowy
- ręczny lub automatyczny - dzięki zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i
pneumatycznychwać na zaworze - gwintowany - w standardzie oferujemy gwint typu BSPT (opcjonalnie NPT)
- kula regulacyjna o wycięciu 30°, 60°, 90°
- gniazdo: 50%SS + PTFE

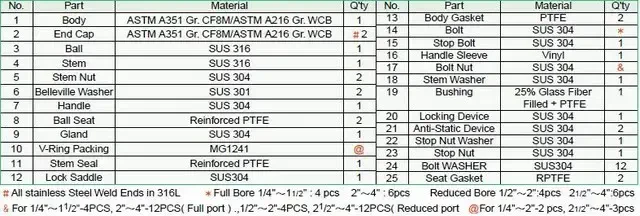

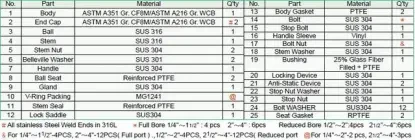

- korpus wykonany jest ze stali kwasoodpornej AISI 316 / CF8M / 1.4408
- ciśnienie max: 137 bar
Parametry
| Materiał korpusu | stal nierdzewna |
| Przyłącze procesowe | 1” BSPT 1/2” BSPT 3/4” BSPT 1 1/4” BSPT 1 1/2” BSPT 2” BSPT 2 1/2" BSPT 3" BSPT |

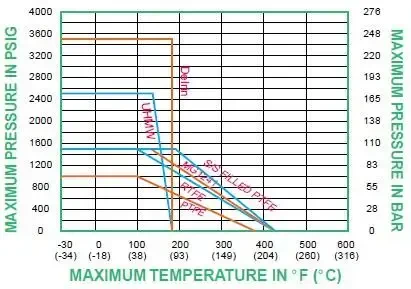

| Temperatura medium | do 204°C |
| Ciśnienie | do 137 bar dla rozmiarów 1/2" - 1" do 103 bar dla rozmiarów 1 1/4" - 2" do 65 bar dla rozmiarów 2 1/2" - 4" |
| Medium | ciecze nieagresywne woda emulsje emulsje olejowe olej hydrauliczny powietrze ciecze i gazy kompatybilne z SS316 ciecze agresywne ciecze para wodna olej gazy niewybuchowe gazy nieagresywne gazy agresywne roztwory wodne |
| Dopuszczenia | CE |
| Producent | Mars |
