Pompy kondensatu

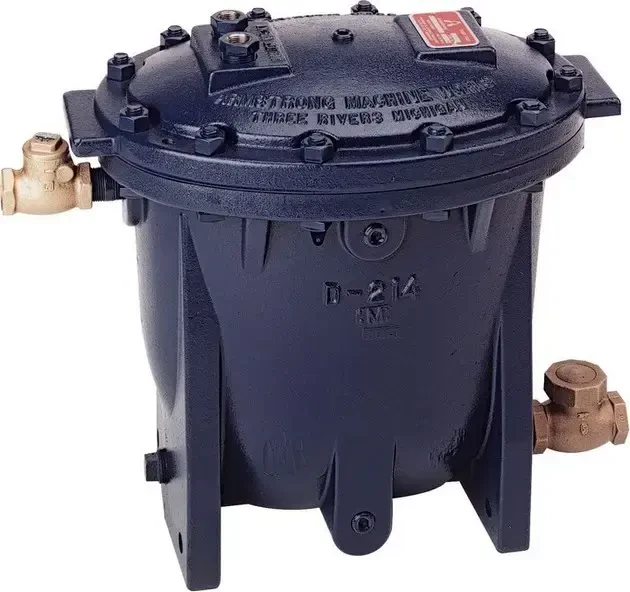

Pompa kondensatu EPT-200
Kod produktu: EPT-200
Pompy kondensatu firmy Armstrong do przepompowania kondensatu z wykorzystaniem ciśnienia pary wodnej lub sprężonego powietrza.
Zastosowanie pompy kondensatu EPT-200
Pływak za pomocą systemu dźwigni i sprężyn otwiera zawór wlotowy dla pary (powietrza) i zamyka zawór odpowietrzający, gdy poziom kondensatu osiągnie górny poziom. Zawór zwrotny napływu kondensatu się zamyka a wypływu otwiera. Para lub sprężone powietrze, którego optymalne ciśnienie powinno wynosić 1÷1,5 bar powyżej żądanego ciśnienia kondensatu, przetłacza zgromadzony kondensat. Odwrotne działanie następuje, gdy poziom kondensatu się obniży. Mechanizmy napełniająco - opróżniające wszystkich pomp wykonane są z trudno ścieralnej stali stopowej. Poprzez zdjęcie pokrywy (bez demontażu całej pompy) uzyskujemy dostęp do wszystkich mechanizmów. Brak uszczelnień typu dławnicowego, prosty mechanizm sterujący pracą pompy, jej budowa, sprawiają, że urządzenia te nie przeciekają, są proste w obsłudze, nie zawodne w działaniu. Wszystko to w połączeniu z minimalnymi kosztami eksploatacji sprawia, że pompy te są o wiele lepsze niż pompy kondensatu wirnikowe.
Armstrong poleca również stacje pomp, składające się z jednej lub dwóch pomp, kolektora zbiorczego i instalacji łączącej. Stacje pomp są szczególnie przydatne gdy spływ kondensatu jest nierównomierny.
Parametry
| Medium | para wodna ciecze woda |
| Materiał korpusu | stal węglowa |
| Przyłącze procesowe | wlot i wylot z tej samej strony |
| Typ | 204 206 |
| Wydajność | do 2015 kg/h (para napędowa) |
| Dopuszczenia | CE |
| Producent | Armstrong |
