Odwadniacze dzwonowe

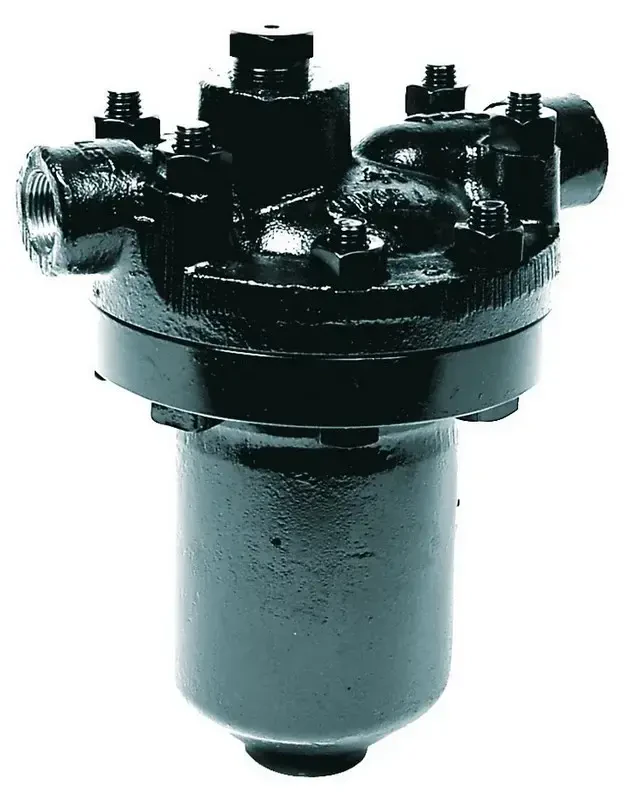

Odwadniacze dzwonowe serii 411
Kod produktu: OD411G
Odwadniacze dzwonowe serii 411 dla instalacji pionowych zapewniają mniejszą przepustowość przy wyższych ciśnieniach. Unikatowy system dźwigni odwadniaczy pomnaża siłę zapewnioną przez dzwon, która pozwala na otwarcie zaworu, pomimo występowania ciśnienia w systemie. Mechanizm z otwartym pływakiem nie zawiera żadnych nieruchomych osi tworzących tarcie lub opór.
Działanie odwadniacza dzwonowego serii 411
Odwadniacz dzwonowy serii 411 wykonany jest ze stali kutej i przeznaczony do zabudowy pionowej. Zapewnia mniejszą przepustowość przy wyższym ciśnieniu. Model 411 jest łatwy w naprawie - nie ma potrzeby demontażu całego korpusu z rurociągu i jest zaprojektowany tak, aby sprostać obecnym wymaganiom dotyczącym efektywnego oraz ekonomicznego zarządzania energią.
W górnej części odwadniacza usytuowany jest mechanizm - żaden brud nie gromadzi się na wylocie. Małe drobiny brudu utrzymywane są w zawieszeniu, dopóki nie zostaną usunięte przez pełne oczyszczenie, kiedy dzwon opadnie i otworzy zawór. Wylot odwadniający jest stale otoczony wodą i zapobiega utracie pary żywej. Automatyczne odpowietrzanie jest zapewniane przez małą otwór odpowietrzający w dzwonie. Odwadniacz dzwonowy natychmiast odprowadza kondensat i nie pozwala na jego gromadzenie się. Odwadniacz jest także odporny na uderzenia wodne.
Charakterystyka pracy odwadniacza dzwonowego serii 411
Odwadniacze dzwonowe Armstrong pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny, co minimalizuje zużycie urządzenia. Dzięki temu odwadniacze dzwonowe mniej się zużywają niż inne typy odwadniaczy. Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Zadania odwadniacza parowego serii 411
Odwadniacze parowe to urządzenia, których zadaniem jest automatyczne odprowadzanie kondensatu, powietrza i niekondensujących się gazów z instalacji parowej oraz unikanie przy tym strat pary. Stanowią niezbędne wyposażenie każdej instalacji parowej. Odwadniacze montuje się zarówno w punktach odwadniających rurociągi parowe, jak i na odwodnieniach urządzeń wymiennikowych.
Parametry
| Przyłącze procesowe | 1/2” BSPT 3/4” BSPT DN15 PN40/64/100/160 DN20 PN40/64/100/160 1/2” do wspawania 3/4” do wspawania |
| Medium | para wodna |
| Kierunek przepływu | pion |
| Materiał korpusu | stal węglowa |
| Temperatura medium | do 427 °C |
| Ciśnienie | do 69 bar |
| Dopuszczenia | CE |
| Producent | Armstrong |
