Odpowietrzniki i odgazowywacze

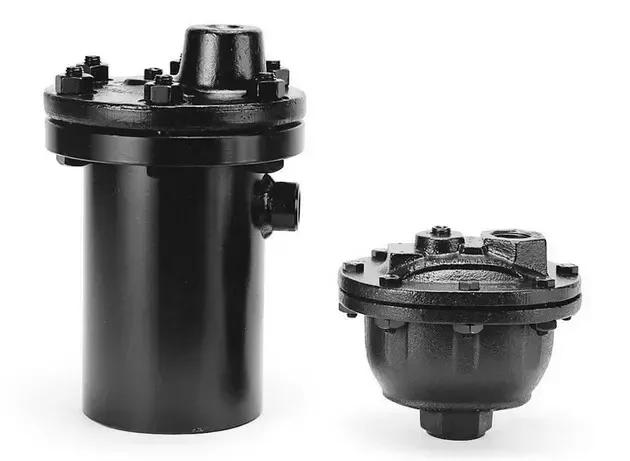

Odgazowywacze/odpowietrzniki serii AR
Kod produktu: O21
Odpowietrzniki / odgazowywacze pływakowe serii AR wykonane ze stopowej stali nierdzewnej. Odgazowywacze tej serii służą do automatycznego odprowadzania powietrza oraz innych gazów wytrąconych z cieczy. Seria AR odporna jest na korozję, a także ścieranie. Obudowa odgazowywaczy wykonana z żeliwa lub stali kutej. Ciśnienie do 41 bar oraz temperatura w zakresie do 399°C.
Odgazowywacze/odpowietrzniki serii AR i ich zastosowanie
Pływak poprzez układ dźwigniowy steruje zaworem odprowadzającym powietrze lub inne gazy. Położenie pływaka zależy jedynie od poziomu odgazowywanej cieczy, dlatego też działanie ciśnienia zwrotnego jak też zmiana poziomu ciśnienia nie powodują przerwania ciągłości odpowietrzania. Poziom odgazowywanej cieczy znajduje się zawsze poniżej otworu zaworu co sprawia, że nie występują straty odgazowywanej cieczy.
Części wewnętrzne wszystkich odpowietrzników serii AR wykonane są z nierdzewnej stali stopowej przez co odporne są na korozję i ścieranie.
Zalecenia przy montażu odpowietrzników serii AR:
- dla układów bez linii wyrównawczych, średnice przyłączy muszą być nie mniejsze niż 3/4",
- instalowanie odpowietrznika powinno być powyżej miejsc w których gromadzi się gaz,
- niezbędny jest przewód wyrównawczy, w sytuacji, gdy gaz odprowadzany jest w sposób ciągły lub kiedy wymagane jest szybkie odpowietrzenie.
Parametry
| Materiał korpusu | żeliwo stal kuta |
| Przyłącze procesowe | 1” BSPT 1/2” BSPT 3/4” BSPT 1/2” do wspawania 3/4” do wspawania 1” do wspawania |
| Ciśnienie | do 41 bar |
| Temperatura medium | do 399 °C |
| Medium | gazy nieagresywne gazy niewybuchowe ciecze gazy/powietrze powietrze |
| Dopuszczenia | CE |
| Producent | Armstrong |
