Przemysłowe kolektory powietrza
Kolektory powietrza
Nowość
Kod produktu: Kolektory powietrza

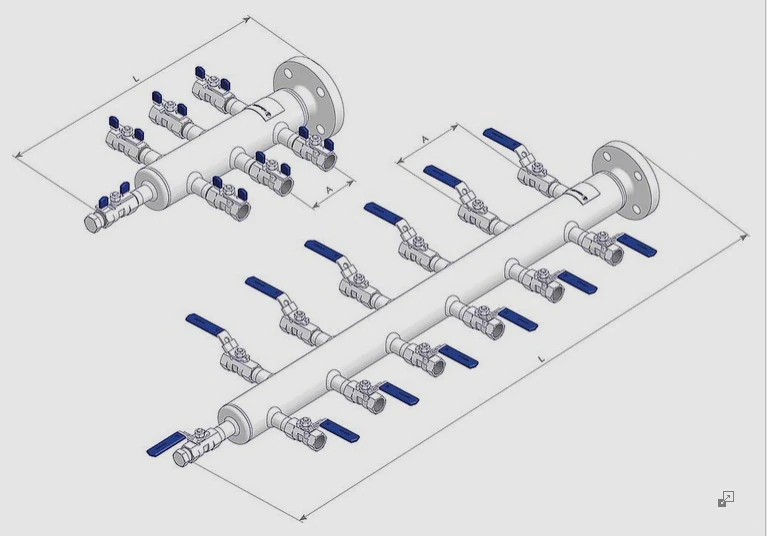

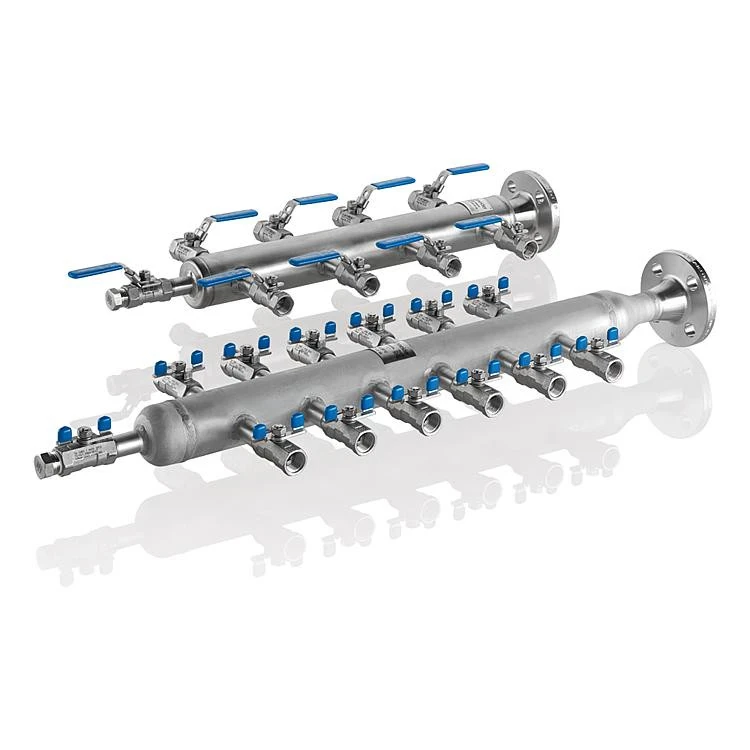

Ten typ kolektorów powietrza produkcji AS-Schneider ma zastosowanie w aplikacjach, w których sprężone powietrze jest używane do uruchamiania i działania różnych maszyn i urządzeń. Kolektor działa jak dystrybutor powietrza - zbiera powietrze, a następnie rozprowadza je do narzędzi, które wykorzystują sprężone powietrze. Kolektor jest wyjątkowo uniwersalny – znajduje zastosowanie praktycznie w każdym zakładzie, który wykorzystuje maszyny pneumatyczne.
Jednym z przykładów jest duży serwis samochodowy, który wykorzystuje sprężarkę i musi dzielić powietrze do różnych pistoletów pneumatycznych.
Kolektor powietrza - dobór
Przy wyborze odpowiedniego kolektora powietrza firmy AS-Schneider niezbędna jest informacja o rodzaju połączenia i objętości powietrza, którą element musi utrzymać, aby zapewnić odpowiednie ciśnienie powietrza w dowolnym momencie do wszystkich wylotów.
Główne cechy kolektorów powietrza
- maksymalne dopuszczalne ciśnienie (robocze) - 40 bar
- maksymalna dopuszczalna temperatura - +50°C
- rozmiar rury- 2”
- ilość portów wylotowych: 6, 8, 10, 12, 36 lub 48
- materiał - stal nierdzewna
Kolektory powietrza dopasowane do aplikacji
Oprócz wielu typów standardowych, dostępne są również kolektory powietrza zgodnie ze szczegółowymi wymaganiami aplikacyjnym. Można dokonać wyboru spośród szerokiej gamy rur z różnymi opcjami połączeń i materiałów, optymalizując możliwości instalacji i dostępu.
Kolektor powietrza - instalacja
Ważną rzeczą, o której należy pamiętać przy ustawianiu kolektora powietrza, jest to, że musi on być skierowany odpowietrznikiem (końcowym przyłączem) w dół, aby móc od czasu do czasu odprowadzić wszelkie zanieczyszczenia, które mogą się pojawić.
Szczegółowe informacje na stronie producenta:
Parametry
| Medium | gazy |
| Ilość portów wylotowych | 6 8 10 12 36 48 |
| Przyłącze: wlot | kołnierz 1” klasy 150 lub 300 RF kołnierz wg EN1092-1 DN25 PN40 B1 gwinty zewnętrzne: G3/4”, ¾ NPT ; R1, 1” NPT gwinty wewnętrzne: Rp ¾, ¾ NPT, Rp 1, 1” NPT |
| Przyłącze: wylot | zawory kulowe (½” NPT lub ¼” NPT) zawory iglicowe (½” NPT lub ¼” NPT) złączki rurowe (12S, 12 mm, ½”) gwintowane (½” NPT lub ¼” NPT) |
| Materiał elementów zwilżanych | stal nierdzewna |
| Opcje | uchwyt montażowy: na rurę 2” lub typu U wspornik ścienny certyfikaty zgodne z normą EN 10204 |
| Producent | AS-Schneider |
