Mechaniczne presostaty serii MW i MA- wersja Ex-d

Kod produktu: Presostat

Presostaty modułowe serii MW i MA włoskiej firmy Cella przeznaczone są do pracy w aplikacjach przemysłowych do sterowania układów średnich ciśnień (pod- i nadciśnienia). Wyłączniki charakteryzują się dużą precyzją, odpornością na przeciążenia, wibracje i warunki atmosferyczne, różnorodnością wykonań i zastosowań.
Presostaty mają możliwość ustawienia punktu zadziałania w całym podzakresie ciśnienia. Ustawienie punktu przełączania presostatu odbywa się z udziałem manometru kontrolnego. Presostaty posiadają atest M1 dla górnictwa. Seria modułowych wyłączników dzięki swojemu szerokiemu zakresowi ciśnienia obejmuje wszystkie zastosowania przemysłowe; użyta membrana zapewnia dokładne wartości pomiarów i wysoką efektywność.

Parametry

Materiał membranyMonel
stal nierdzewna AISI 316
stal nierdzewna AISI 316+PTFE
Temperatura medium-40 ... 85 °C
Opcjebrak
wersje do tlenu
wersja EEx ia
wersja do amoniaku
NACE
certyfikat GOST R
wykonanie SIL 2
montaż z separatorem membranowym
wersja Ex ia I Ma (dla górnictwa)
Mediumpara wodna
ciecze
gazy/powietrze
Materiał przyłączastal nierdzewna AISI 316
AISI 316+PTFE
Monel
Obudowastal nierdzewna
aluminiowa malowana (dla wersji Ex-d)
TypMW
MA- wersja Ex-d
Przyłącze procesoweG1/2
M20 × 1,5
1/2” NPT
1/4 NPT wewnętrzne
Styk elektrycznyprzełączny SPDT
2 x SPDT
Obciążalność styków15A 220V AC/2A 24V DC
1A 125V AC/0,5A 24V DC
20A 220V AC/2A 24V DC
15A 220V AC/2A 24V DC (osłona argonu)
1A 125V AC/0,5A 24V DC (osłona argonu)
Histerezastała lub regulowana dla 1 styku SPDT
Przyłącze elektryczne1/2 NPT - wewnętrzne
3/4 NPT-F
G1/2-F
G3/4-F
M20x1,5-F
Stopień ochronyIP65
Zakres nastawy-0,2 ... 0 bar
-0,1 ... +0,1 bar
0 ... 40,0 bar
0 ... 25,0 bar
0 ... 16,0 bar
0 ... 10,0 bar
0 ... 6,0 bar
0 ... 2,5 bar
0 ... 1,0 bar
0 ... 0,4 bar
0 ... 0,2 bar
-1,0 ... +15,0 bar
-1,0 ... +9,0 bar
-1,0 ... +5,0 bar
-1,0 ... 1,5 bar
-1,0 ... 0 bar
-0,4 ... 0 bar
-0,5 ... +0,5 bar
DopuszczeniaCE
ProducentCella

Pliki do pobrania

Produkty powiązane

Separator kołnierzowy SCK

Separator kołnierzowy SCK

Separator membranowy kołnierzowy jest specjalnym elementem montowanym pomiędzy procesem a urządzeniem pomiarowym. Jego zadaniem jest ochrona aparatury przed najbardziej wymagającymi i nietypowymi mediami, jednocześnie zapewniając poprawny pomiar.

Ta wersja oddzielacza jest stosowana głównie do mediów:

  • korozyjnych
  • krystalizujących
  • zanieczyszczonych
  • lepkich
  • wysokotemperaturowych.

Przyłącza procesowe:

  • od DN25 do DN125 wg DIN
  • od 1/2" do 5" wg ANSI

Przyłącze procesowe DN15
DN20
DN25
DN40
DN50
DN80
DN100
DN125

Materiał membrany stal 316L
tytan
tantal
Hastelloy C276
PTFE
Monel
inne na zapytanie

Dopuszczalne ciśnienie 250 bar

Separator spawany SC.20

Separator spawany SC.20

Separator membranowy w wersji spawanej to element pomiarowy służący do oddzielenia medium procesowego od właściwego przyrządu pomiarowego (np. manometru, przetwornika ciśnienia czy presostatu). W konstrukcji tego typu membrana i korpus separatora są trwale połączone poprzez spawanie, co gwarantuje bardzo wysoką szczelność oraz odporność na agresywne media i trudne warunki pracy.

Separator spawany stosuje się tam, gdzie medium:

  • jest agresywne chemicznie (kwasy, zasady)
  • zatyka przyłącza procesowe (np. mazut)
  • nie może mieć styczności z mosiężnymi częściami manometru

Przyłącza procesowe (z poszerzonym otworem wlotowym):

  • G1/4
  • G1/2
  • 1/2 NPT
  • M20x1,5

Materiał membrany stal 316L
stal 316Ti
Hastelloy C276
inne na zapytanie

Przyłącze procesowe G1/4
G1/2
1/2” NPT
M20 × 1,5

Dopuszczalne ciśnienie 400 bar

Separator spożywczy  SCS

Separator spożywczy SCS

Separator membranowy w wersji higienicznej to specjalna wersja separatora ciśnienia zaprojektowana z myślą o procesach produkcji żywności, napojów oraz produktów higienicznych. Jego zadaniem jest oddzielenie medium spożywczego od przyrządu pomiarowego tak, aby pomiar ciśnienia był dokładny, a jednocześnie spełniał rygorystyczne wymagania higieniczne.

Ten typ separatora wykorzystuje się w układach połączonych z manometrami, przetwornikami ciśnienia lub sygnalizatorami ciśnienia (presostatami), tam gdzie wymagane jest:

  • utrzymywanie wysokiego poziomu czystości
  • szybki, łatwy montaż i demontaż

Przyłącza procesowe:

  • Tri‑Clamp / Clamp (ISO 2852)
  • DIN 11851
  • SMS
  • Varivent

Przyłącze procesowe DN25
DN32
DN40
DN50

Materiał membrany stal 316L
inne na zapytanie

Dopuszczalne ciśnienie 40 bar

Separator skręcany gwintowany SC.10

Separator skręcany gwintowany SC.10

Separator membranowy w wersji skręcanej z przyłączem gwintowanym to specjalna wersja oddzielacza przyrządów pomiarowych ciśnienia od nietypowych mediów, charakteryzująca się możliwością demontażu, czyszczenia lub wymiany membrany w przypadku jej uszkodzenia.

Separator skręcany stosuje się do mediów procesowych:

  • agresywnych
  • gorących
  • żrących
  • toksycznych, niebezpiecznych dla środowiska

Typowe przyłącza procesowe (z poszerzonymi otworami wlotowymi):

  • G1/2
  • M20x1,5

Materiał membrany stal nierdzewna
tytan
tantal
Hastelloy C276
PTFE
Monel
inne na zapytanie

Dopuszczalne ciśnienie 250 bar

Separator gwintowany SCG

Separator gwintowany SCG

Separator gwintowany SCG - w odróżnieniu od ekonomicznego modelu SC.20 - charakteryzuje się możliwością wykonania wersji z membraną czołową. Posiada także wiele rodzajów przyłączy, co czyni go niezwykle wszechstronnym zastosowaniem.

Stosuje się go przede wszystkim do mediów:

  • bardzo gęstych
  • lepkich
  • krystalizujących
  • krzepliwych
  • zanieczyszczonych
  • korozyjnych

Przyłącza procesowe:

  • G1/2"
  • G3/4"
  • G1"
  • G1 1/2"
  • M20x1,5
  • M48x3

Materiał membrany stal nierdzewna
tantal
Hastelloy C276
PTFE
Viton
inne na zapytanie

Materiał korpusu stal nierdzewna
PP (polipropylen)
inne na zapytanie

Przyłącze procesowe G1/2"
G3/4"
G1"
G11/2"
M20x1,5
M48x3
inne, na zapytanie

Dopuszczalne ciśnienie 600 bar

Kontakt z Ekspertem

Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.

Inne produkty, które mogą Cię zainteresować

Presostat mechaniczny serii 600

Presostat mechaniczny serii 600

Presostat mechaniczny serii 600 to urządzenie służące do kontroli ciśnienia w układach pneumatycznych, hydraulicznych lub instalacjach wody. Jego zadaniem jest włączenie lub wyłączenie urządzenia (np. pompy, sprężarki) w zależności od osiągniętego ciśnienia lub sygnalizację przekroczenia ustawionego progu.

Opcjonalnie sygnalizatory ciśnienia tej serii występują w wersji Ex-ia, także z dopuszczeniem do górnictwa (I M1).

  • Zakresy nastawy: 0,3...2, 1...10, 10...70, 50...200 bar
  • Rodzaj styku: 1 SPDT przełączny
  • Przyłącze procesowe: G1/4

Zakres nastawy 0,3 ... 2,0 bar
1,0 ... 10,0 bar
10,0 ... 70,0 bar
50,0 ... 200,0 bar

Styk elektryczny przełączny SPDT

Przyłącze procesowe G 1/4

Obudowa stal cynkowana

Histereza stała
15 - 25 % pełnego zakresu

Materiał elementów zwilżanych NBR
UR

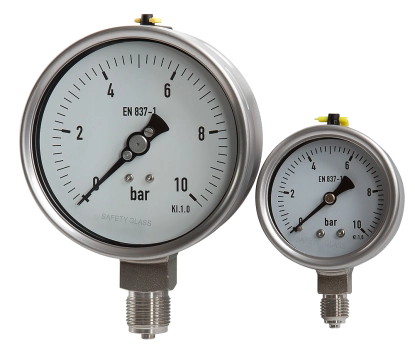

Manometry przemysłowe z rurką Bourdona serii MB
