Zawory odcinające

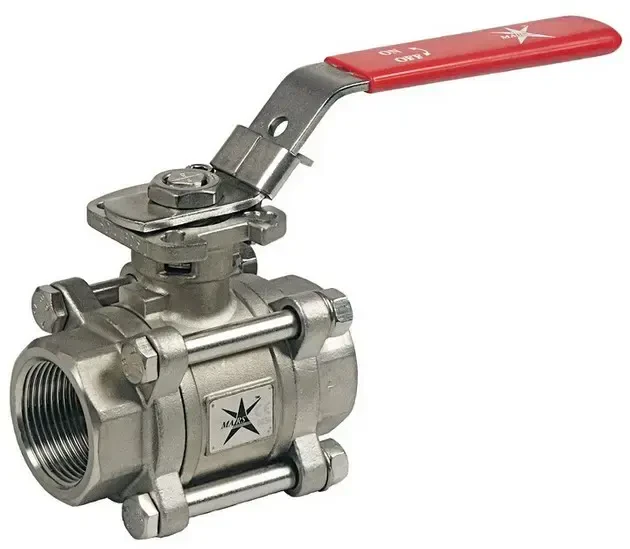

Zawór zaporowy kulowy typ 77-10
Kod produktu: ZK77-10
Zawór odcinający typu 77-10, firmy Mars, przeznaczony jest do odcinania dopływu mediów takich jak: woda, ciecze, para, powietrze, gazy niewybuchowe oraz chemikalia stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu. Zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i pneumatycznych na zaworze odcinającym, bez konieczności zastosowania dodatkowych konsoli.
- materiał: stal nierdzewna
- ciśnienie max: 65 bar
- temperatura max: 204°C
Zawór odcinający typu 77-10 i jego zastosowanie
Właściwości zaworu odcinającego 77-10
- trzyczęściowy
- ręczny lub automatyczny (głowica ISO 5211)
- gwintowany - w standardzie oferujemy gwint typu BSPT (opcjonalnie NPT)
- pełen przelot

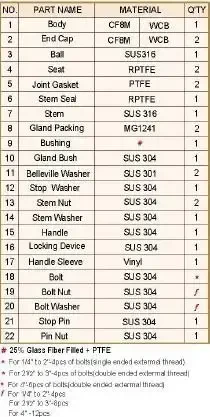

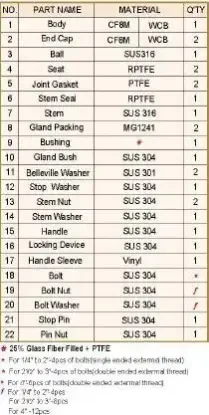

- korpus wykonany jest ze stali kwasoodpornej AISI 316 / CF8M / 1.4408
- ciśnienie max: dla 1/4" - 2" 65 bar, a dla 2 1/2" - 4" 55 bar
Parametry
| Medium | ciecze nieagresywne woda emulsje ciecze inne niż woda emulsje olejowe olej hydrauliczny powietrze ciecze i gazy kompatybilne z SS316 gazy/powietrze ciecze agresywne ciecze para wodna olej gazy niewybuchowe gazy nieagresywne gazy agresywne roztwory wodne |
| Temperatura medium | do 204°C |
| Ciśnienie | do 65 bar dla rozmiarów 1/4" - 2" do 55 bar dla rozmiarów 2 1/2" - 4" |
| Materiał korpusu | stal nierdzewna |
| Przyłącze procesowe | 1” BSPT 1/4" BSPT 3/8" BSPT 3" BSPT 2 1/2" BSPT 2” BSPT 1 1/2” BSPT 1 1/4” BSPT 3/4” BSPT 1/2” BSPT 4" BSPT |
| Dopuszczenia | CE |
| Producent | Mars |
