Zawory odcinające

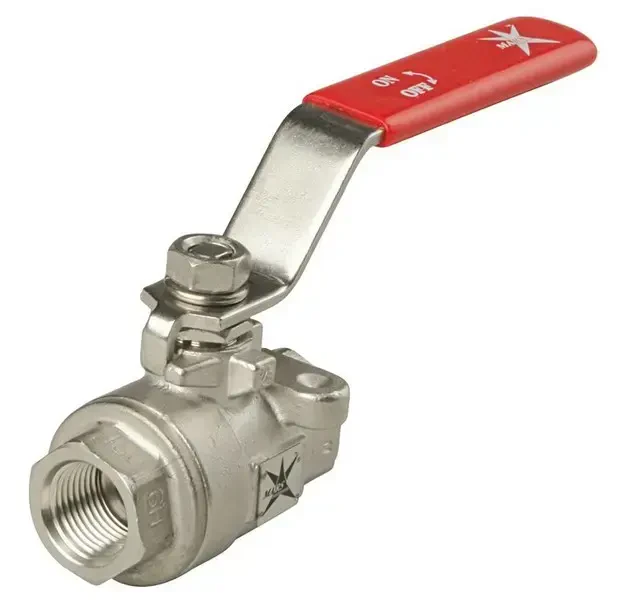

Zawór zaporowy kulowy typ 20-40
Kod produktu: ZK20-40
Zawór odcinający, kulowy dwuczęściowy, gwintowany.
- materiał: stal nierdzewna, kwasoodporna
- ciśnienie max: 137bar
- temperatura max: 204°C
Zawór odcinający (zaporowy, kulowy) typu 20-40 i jego obszary zastosowań
- woda,
- ciecze,
- para,
- powietrze,
- gazy niewybuchowe
- chemikalia.
Charakterystyka zaworu odcinającego, kulowego – typ 20-40
- dwuczęściowy,
- ręczny, gwintowany,
- w standardzie oferujemy gwint typu BSPT (opcjonalnie NPT),
- pełen przelot,
- korpus wykonany jest ze stali kwasoodpornej AISI 316 / CF8M / 1.4408,
- ciśnienie max 137 bar.

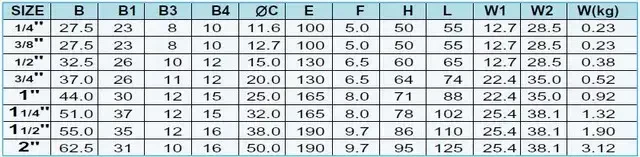

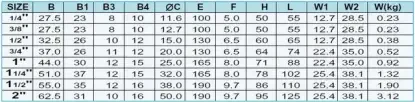

Parametry
| Ciśnienie | do 137 bar dla rozmiarów 1/4" - 1" do 103 bar dla rozmiarów 1 1/4" - 2" |
| Materiał korpusu | stal nierdzewna |
| Przyłącze procesowe | 1” BSPT 1/2” BSPT 3/4” BSPT 1 1/4” BSPT 1 1/2” BSPT 2” BSPT 3/8" BSPT 1/4" BSPT |
| Medium | ciecze nieagresywne woda emulsje emulsje olejowe olej hydrauliczny powietrze ciecze i gazy kompatybilne z SS316 gazy/powietrze ciecze agresywne ciecze olej gazy niewybuchowe gazy nieagresywne gazy agresywne roztwory wodne |
| Temperatura medium | do 204°C |
| Dopuszczenia | CE |
| Producent | Mars |
