Dlaczego wybór odpowiednich odwadniaczy jest tak ważny?
W instalacjach parowych odwadniacze to urządzenia, które, choć często niedoceniane, pełnią kluczową rolę. To one odpowiadają za odprowadzanie kondensatu, powietrza i gazów niekondensujących ze systemu. Bez prawidłowego odwadniania rurociągów i urządzeń grzewczych w instalacjach parowych szybko pojawiają się problemy, które mogą być kosztowne i niebezpieczne dla całego systemu.
Nagromadzony kondensat prowadzi do uderzeń wodnych, czyli zjawiska przypominającego „tsunami” w rurach, które potrafi niszczyć kolanka, zawory i łączniki. Obecność powietrza oraz CO₂ sprzyja korozji i odkładaniu się zanieczyszczeń, co w dłuższej perspektywie powoduje powstawanie kamienia i uszkodzenia elementów instalacji. Dodatkowo zalegający kondensat i gazy obniżają efektywność energetyczną, zwiększają straty ciepła i mogą prowadzić do poważnych awarii. Dlatego, niezależnie od tego, czy zarządzasz niewielką instalacją parową, czy rozbudowanym systemem przemysłowym, właściwy dobór odwadniacza jest kluczowym elementem zapewniającym niezawodność, bezpieczeństwo i ekonomiczną pracę całego układu.
Typy odwadniaczy
Na rynku dostępnych jest kilka podstawowych rodzajów odwadniaczy. Warto znać ich cechy, aby dobrać odpowiedni typ do konkretnej aplikacji.
Odwadniacze dzwonowe
- Pracują w sposób cykliczny — kondensat zbiera się wewnątrz dzwonu, a następnie jest odprowadzany.
- Sprawdzają się tam, gdzie ciśnienie jest stabilne.
- Dobrze radzą sobie z odprowadzaniem powietrza i CO2 — zapobiegają korozji.
Odwadniacze dzwonowe to dobry wybór do prostych, stabilnych systemów parowych.
Odwadniacze pływakowe (z odpowietrznikiem termostatycznym lub pływakowo-termostatyczne)
- Pracują ciągle — kondensat i ewentualne gazy są usuwane na bieżąco.
- Szczególnie dobrze sprawdzają się w instalacjach, gdzie występują zmienne ciśnienia lub zmienne obciążenia — np. przy wymiennikach ciepła.
- Mają dobre zdolności odpowietrzania i radzą sobie z powietrzem przy rozruchu systemu.
Odwadniacze pływakowe są dobre do bardziej wymagających, zmiennych warunków pracy.
Odwadniacze termodynamiczne i termostatyczne
- Termodynamiczne — działają na zasadzie różnicy prędkości pomiędzy parą a kondensatem; są kompaktowe i odporne na uderzenia hydrauliczne i zamarzanie.
- Termostatyczne — reagują na różnicę temperatur między parą a kondensatem; dobrze radzą sobie przy małych ilościach kondensatu i efektywnie odpowietrzają system.
- Mniejsza odporność na zabrudzenia, a w niektórych warunkach — słabsze odpowietrzanie.
Odwadniacze termodynamiczne i termostatyczne sprawdzają się tam, gdzie liczy się kompaktowość i prostota montażu (np. przy małych instalacjach czy ograniczonej przestrzeni).

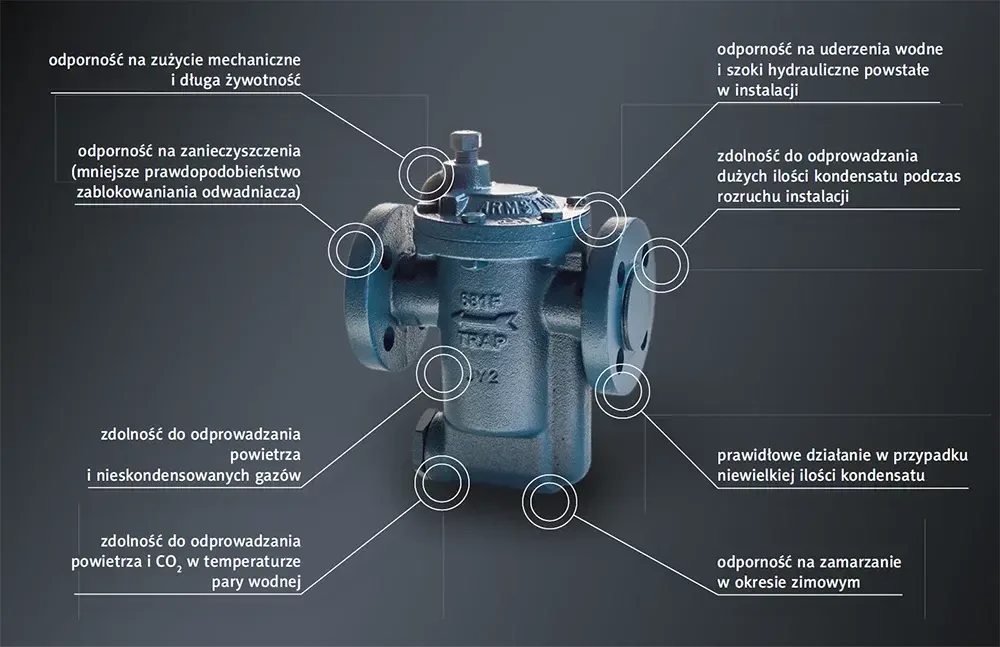

Na co zwracać uwagę przy wyborze odwadniacza?
Aby odwadniacz spełniał swoją rolę, przy jego doborze trzeba rozważyć kilka kluczowych czynników. Oto lista tzw. „must-have” przy projektowaniu instalacji z odwadniaczami.
- Wydajność odwadniacza — musi być dobrana tak, by poradzić sobie z ilością kondensatu i gazy w najgorszych warunkach roboczych.
- Maksymalna klasa ciśnieniowa i temperaturowa — urządzenie musi być przeznaczone do ciśnienia i temperatury panującej w danej instalacji.
- Materiał konstrukcji i odporność na warunki — np. stal nierdzewna lub węglowa, jeśli montaż odbywa się na zewnątrz lub w miejscach, gdzie możliwe jest zamarzanie kondensatu.
- Rozmiar i przestrzeń montażowa — nie każdy typ odwadniacza nadaje się wszędzie, np. ze względu na gabaryty lub wymagany kierunek przepływu.

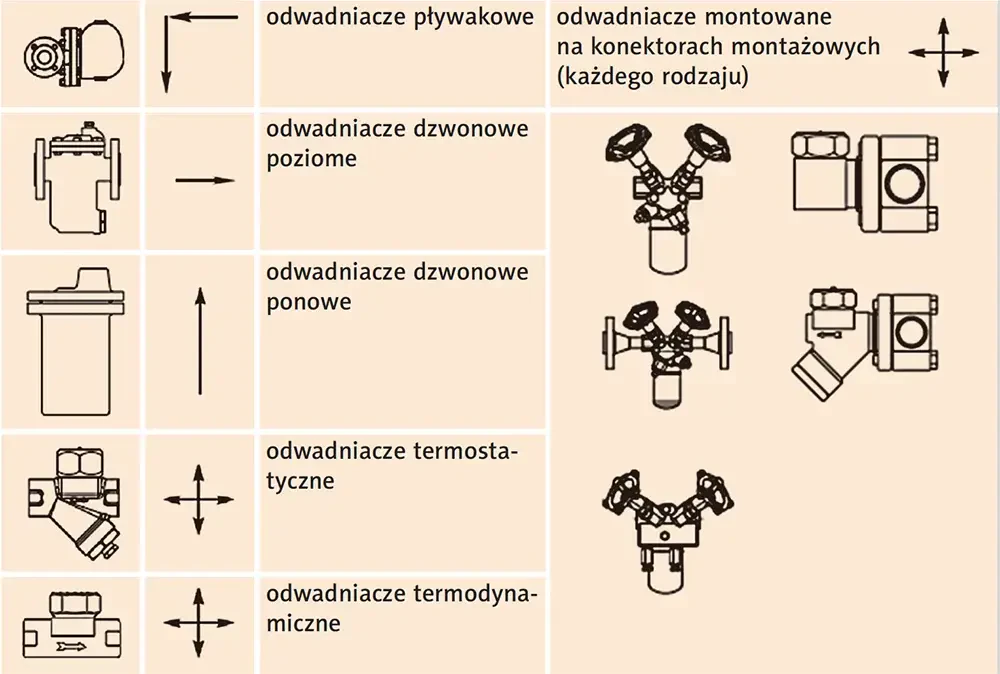

- Prawidłowy montaż — kierunek przepływu, pozycja (pion / poziom), przyłącza — to wszystko ma znaczenie dla prawidłowej pracy.

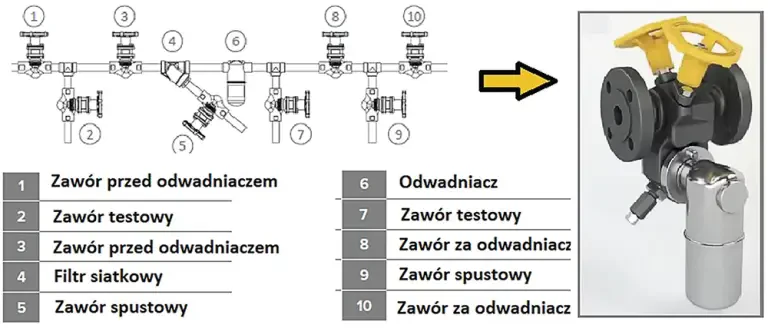

- Dodatkowe osprzętowanie — np. filtry, zawory odcinające, by-pass, co ułatwia serwisowanie i zwiększa bezpieczeństwo.
Dlaczego dobre odwadniacze to korzyść — także dla Twojego portfela i środowiska?
Dobrze dobrany i prawidłowo zamontowany odwadniacz to nie tylko kwestia techniczna, lecz realny wpływ na funkcjonowanie całej instalacji. Odpowiednie odwadnianie przekłada się na oszczędność energii dzięki minimalizacji strat pary i bardziej efektywnemu wykorzystaniu ciepła. Zapewnia stabilność procesu, pozwalając uniknąć niespodziewanych przestojów, awarii czy uszkodzeń urządzeń. Oznacza także niższe koszty eksploatacji — mniej awarii, dłuższy czas bezobsługowy oraz mniejsze zużycie materiałów i energii. Dodatkową korzyścią jest ochrona instalacji i środowiska, ponieważ ograniczona korozja i mniejsze zapotrzebowanie na środki chemiczne znacząco wydłużają trwałość systemu. Dla firm i zakładów przemysłowych to często różnica między stabilną, rentowną produkcją a stratami wynikającymi z awarii lub niepotrzebnego marnotrawstwa.
Chcesz mieć porządek w instalacji? Zacznij od… odwadniaczy
Dobór odwadniaczy to coś więcej niż „kupuję pierwszy lepszy zawór”. To decyzja wymagająca analizy: wydajności, ciśnienia, temperatury, warunków montażu, aplikacji, a nawet materiału. Jeśli chcesz mieć pewność, że Twoja instalacja parowa będzie działać wydajnie, bezpiecznie i ekonomicznie — poświęć czas na właściwy wybór. Zła decyzja to ryzyko problemów, które mogą kosztować znacznie więcej niż sam odwadniacz.
Nie czekaj, aż problemy same się pojawią. Sprawdź obecne odwadniacze w Twoim systemie — czy są odpowiednie pod względem ciśnienia, temperatury, gabarytów i warunków pracy? A jeśli myślisz o modernizacji lub nowej instalacji — wybierz typ odwadniacza najlepiej dopasowany do Twoich potrzeb. Skontaktuj się z dostawcą lub inżynierem instalacji i zaplanuj audyt odwadniania — to pierwszy krok do zwiększenia efektywności, bezpieczeństwa i oszczędności.
Więcej szczegółów na temat doboru odwadniaczy w naszym najnowszym numerze Pod kontrolą: https://www.podkontrola.pl/wszystko-co-musisz-wiedziec-o-doborze-odwadniaczy/
