Monitorowanie tlenu w biogazie jako klucz do stabilności operacyjnej i bezpieczeństwa nowoczesnej biogazowni
Współczesne instalacje produkcji biometanu i energii odnawialnej opierają się na zaawansowanym oprzyrządowaniu, w którym stabilne monitorowanie tlenu w biogazie przestało być jedynie drugorzędnym sygnałem pomocniczym. Obecnie parametr ten decyduje o bezpieczeństwie procesowym, ochronie kosztownej infrastruktury oraz ostatecznej jakości komercyjnej gazu. Realia środowiska fermentacji beztlenowej – nasyconego wilgocią, siarkowodorem oraz lepkimi substancjami organicznymi – weryfikują jednak przydatność tradycyjnych systemów pomiarowych, generując ryzyko awarii i przestojów. Przejście na nowoczesną technologię optyczną instalowaną bezpośrednio w strumieniu procesu pozwala na wyeliminowanie kłopotliwego przesyłu próbek, ochronę urządzeń takich jak sprężarki oraz radykalną redukcję kosztów eksploatacyjnych, zapewniając pełną ciągłość operacyjną bez konieczności ciągłych i uciążliwych interwencji serwisu.
Dlaczego kontrola stężenia tlenu w biogazowni jest krytyczna?
Przedostawanie się tlenu (O₂) do systemu jest szczególnie krytycznym parametrem do monitorowania i kontroli, ponieważ zakłóca on prawidłowy przebieg całego procesu. Nawet niewielkie ilości tlenu, które przenikną do tego ściśle beztlenowego środowiska, niosą za sobą poważne konsekwencje.

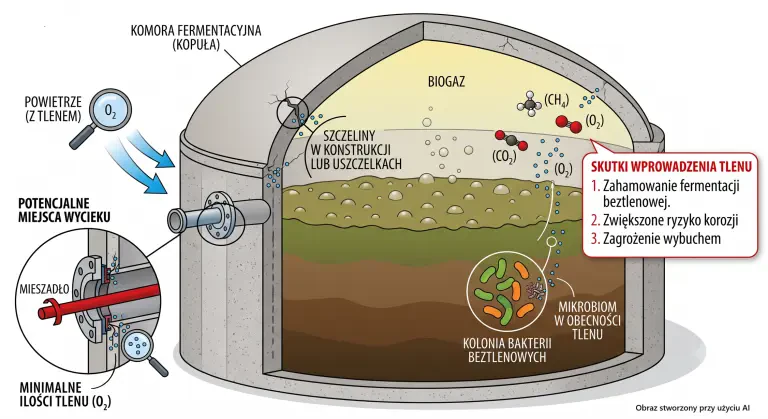

Główne skutki zbyt dużej ilości tlenu w biogazie:
• Zahamowanie fermentacji beztlenowej. Tlen zaburza delikatną równowagę mikroorganizmów odpowiedzialnych za produkcję biogazu, zmniejszając wydajność bakterii metanowych i efektywność całego procesu. W ostateczności prowadzi to do zakwaszenia reaktora i zatrzymania całego procesu.
• Zwiększone ryzyko korozji: Obecność tlenu może prowadzić do tworzenia się związków korozyjnych, uszkadzających komory fermentacyjne, rurociągi i urządzenia zlokalizowane dalej, takie jak jednostki kogeneracyjne (CHP).
• Zagrożenie bezpieczeństwa: W wysokich stężeniach tlen zmieszany z metanem tworzy atmosferę wybuchową, stwarzając poważne zagrożenie dla bezpieczeństwa.
Monitorowanie tlenu w biogazie - wyzwania technologiczne
Typowy gaz fermentacyjny daleki jest od warunków laboratoryjnych. Obecność dwutlenku węgla, pary wodnej, amoniaku oraz cząstek stałych tworzy agresywną mieszaninę, która w krótkim czasie potrafi doprowadzić do degradacji tradycyjnych aparatów pomiarowych. Szczególnym punktem zapalnym w bilansie utrzymania ruchu bywają klasyczne układy ekstrakcyjne, w których analiza gazu w biogazowni staje się wyjątkowo utrudniona. Choć teoretyczna zasada pobierania, transportu i kondycjonowania próbki wydaje się prosta, w praktyce generuje ona nieustanne problemy hydrauliczne i mechaniczne.
Blokujące się filtry, zapełniające się wyłapywacze wilgoci, zamarzające zimą linie przesyłowe oraz awarie pomp ssących to codzienność, która utrudnia sprawne monitorowanie tlenu w biogazie oraz generuje wysokie koszty cyklu życia urządzeń. To także nadmiernie angażuje personel w nieplanowane działania naprawcze. Każdy dodatkowy element pośredniczący między rurociągiem a sensorem staje się potencjalnym punktem awarii, co skłania do poszukiwania rozwiązań do precyzyjnego i do skutecznego pomiaru stężenia tlenu w biogazowni.
Technologia in-situ jako fundament niezawodności

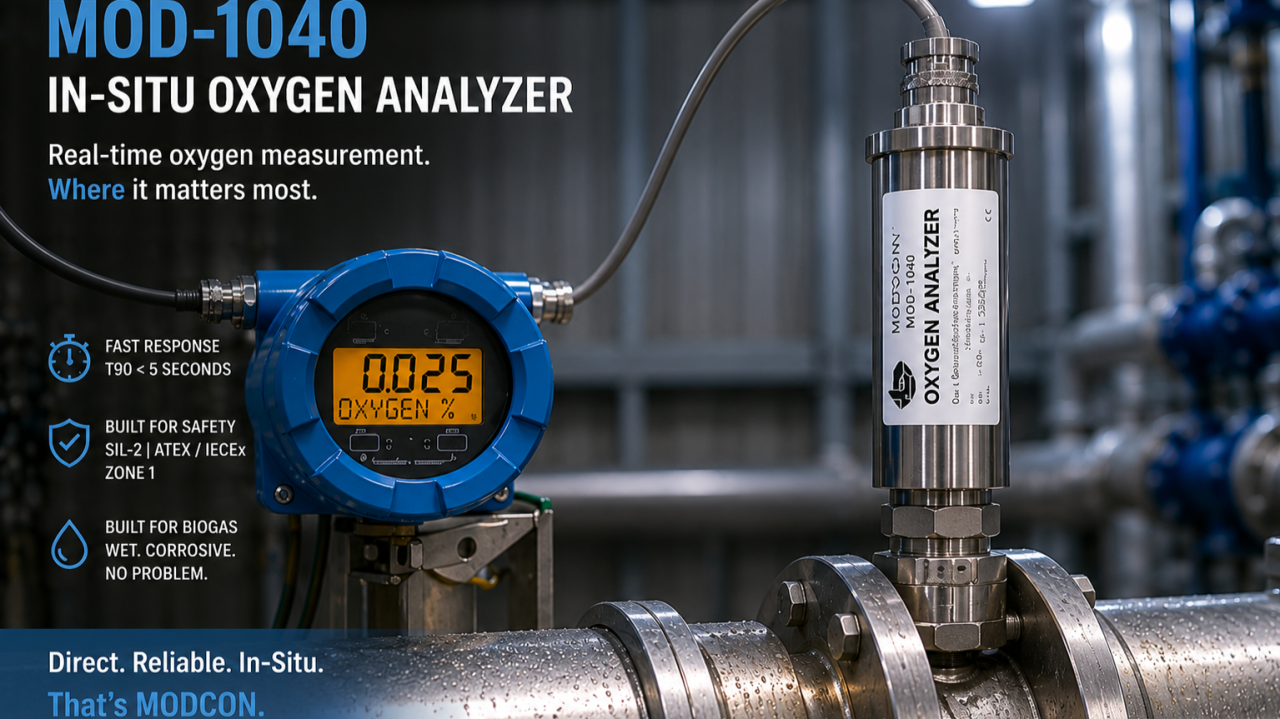

Odpowiedzią na te wyzwania jest całkowita zmiana filozofii pomiaru i wdrożenie bezpośredniej analizy w linii produkcyjnej.Analizator tlenu in-situ MOD-1040 montuje się bezpośrednio w rurociągu, dzięki czemu badanie właściwości fizycznych gazu odbywa się w rzeczywistych warunkach pracy, bez konieczności stosowania szaf kondycjonujących czy zewnętrznych układów obsługi próbek. Konstrukcja ta opiera się na zaawansowanym zjawisku optycznego wygaszania fluorescencji. Światło wzbudzające oddziałuje na specjalną warstwę czujnika, a obecne w strumieniu cząsteczki tlenu tłumią tę reakcję, co pozwala na precyzyjne wyliczenie stężenia. Najważniejszą zaletą tej metody z perspektywy stabilności procesowej jest brak zużywania się elementu pomiarowego, co odróżnia ją od tradycyjnych ogniw elektrochemicznych. Przekłada się to bezpośrednio na doskonałą stabilność długoterminową, minimalizację dryftu kalibracyjnego oraz drastyczne ograniczenie zapotrzebowania na części eksploatacyjne, co zdejmuje z zespołu technicznego ciężar ciągłego nadzoru.
Bezpieczeństwo wybuchowe w biogazowni i predykacja awarii
Sama fizyka pomiaru musi iść w parze z wyjątkową odpornością mechaniczną, ponieważ instalacje przemysłowe generują wysokie obciążenia wibracyjne i ciśnieniowe. Omawiane urządzenie zostało zaprojektowane z myślą o najtrudniejszych scenariuszach inżynieryjnych, czego dowodem jest zdolność do pracy przy ciśnieniach procesowych dochodzących aż do 350 barg. Taka rezerwa wytrzymałościowa gwarantuje pełną integralność strukturalną i stabilność działania w miejscach, gdzie standardowa aparatura laboratoryjna uległaby natychmiastowemu zniszczeniu. Ponadto pełna zgodność z rygorystycznymi normami bezpieczeństwa, potwierdzona certyfikatami ATEX, a także zgodność z poziomem nienaruszalności bezpieczeństwa SIL-2 sprawiają, że system ten staje się integralną częścią architektury ochronnej zakładu. W środowisku, w którym występują palne mieszanki gazów, stabilny i certyfikowany pomiar stężenia tlenu w biogazowni jest podstawą predykcji awarii oraz ochrony zdrowia załogi.
Dynamika pomiaru i predykcja mikrowycieków
W aplikacjach przemysłowych czas reakcji na anomalię procesową ma kluczowe znaczenie biznesowe. Opóźnienie rzędu kilku minut, charakterystyczne dla systemów ekstrakcyjnych, może doprowadzić do przedostania się niepożądanych cząsteczek tlenu do instalacji membranowych, sprężarek lub magazynów gazu, powodując ich uszkodzenie lub pogorszenie parametrów jakościowych paliwa. Urządzenie MOD-1040 charakteryzuje się czasem reakcji T90 poniżej 5 sekund, co zapewnia natychmiastową widoczność wszelkich wahań tlenu w składzie gazu i pozwala systemom automatyki na błyskawiczne działanie zapobiegawcze. Równie istotna jest czułość w zakresie niskich stężeń. Rozdzielczość pomiarowa na poziomie 0,01% tlenu pozwala na wczesne identyfikowanie minimalnych trendów wzrostowych. Taki subtelny wzrost jest zazwyczaj pierwszym objawem rozszczelnienia membran, degradacji uszczelek na kołnierzach czy początków zużycia sprężarek. Dzięki temu analiza gazu w biogazowni przestaje być jedynie biernym systemem alarmowym, a staje się realnym narzędziem diagnostyki predykcyjnej, umożliwiającym planowanie działań konserwacyjnych z wyprzedzeniem i zapobiegającym kosztownym przestojom technologicznym.
Ergonomia obsługi w wymagających lokalizacjach
Dopełnieniem inżynieryjnej konstrukcji urządzenia jest integracja bezprzewodowej komunikacji Bluetooth, która radykalnie upraszcza codzienne czynności operacyjne. Tradycyjne metody serwisowania aparatury pomiarowej w trudno dostępnych miejscach lub na estakadach rurociągów wymagały kłopotliwego operowania z laptopem bezpośrednio przy gorących instalacjach technologicznych. Bezprzewodowy dostęp do interfejsu eliminuje to niepotrzebne tarcie w pracy działu utrzymania ruchu, umożliwiając zdalną konfigurację, diagnostykę, weryfikację konserwacji oraz sprawne przeprowadzanie kontroli kalibracji. Rozwiązanie to podnosi komfort pracy personelu, skracając czas potrzebny na obsługę techniczną w strefach niebezpiecznych i wymagających szczególnych procedur ochronnych, co sprawia, że monitorowanie tlenu w biogazie staje się procesem niezwykle efektywnym.
Nowoczesne metody analizy gazu w procesach produkcji biometanu
Technologia optycznego pomiaru in-situ znajduje optymalne zastosowanie w kluczowych węzłach technologicznych sektora biogazowego i biometanowego. Rozwiązanie to sprawdza się idealnie przy monitorowaniu czystości gazu na wlotach układów sprężających, gdzie ochrona przed korozją i ryzykiem wybuchu jest priorytetem. System zabezpiecza również instalacje uszlachetniania biogazu oparte na technologii membranowej oraz chroni infrastrukturę magazynową przed pogorszeniem parametrów fizykochemicznych paliwa.
Czujnik tlenu w biogazie z powodzeniem może być stosowany także na kolektorach rozbłyskowych oraz w nienadzorowanych, odległych stacjach przesyłowych, gdzie kluczowym wymaganiem jest maksymalna bezobsługowość i odporność na zmienne warunki atmosferyczne oraz kondensację pary wodnej. Taki ciągły, bezpośredni pomiar stężenia tlenu w biogazowni stanowi fundament nowoczesnego zarządzania instalacją.
Oczywiście, obok wyspecjalizowanych czujników zapewniających ciągły pomiar tlenu, można również skorzystać z stacjonarnego analizatora biogazu , który w określonych odstępach czasu dostarcza kontrolną informację o stężeniu wybranych składników biogazu. To jaką metoda zastosowujemy zależy od warunków aplikacyjnych, wymagań i budżetu.
W celu optymalnego doboru parametrów montażowych oraz konfiguracji aparatury do specyfiki konkretnego procesu technologicznego, zachęcamy do kontaktu z naszym inżynierem, który zapewni pełne wsparcie techniczne i pomoże dopasować rozwiązanie gwarantujące długofalową stabilność operacyjną instalacji.
