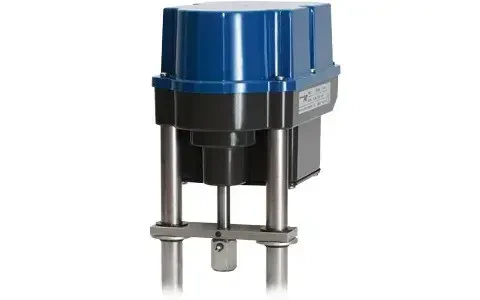

Elektryczne siłowniki liniowe serii PSF
Zastosowanie elektrycznego siłownika liniowego serii PSF
Siłownik liniowy serii PSF został zaprojektowany jako elektryczny siłownik zaworów z funkcją bezpieczeństwa. Seria PSF wyposażona jest w sprężynę powrotną. Siłownik elektryczny montuje się na zaworze przy pomocy kolumienek. W zależności od wykorzystywanego typu zaworu potrzebne są kolumienki montażowe lub specjalny wspornik do montażu na zaworze. W tej serii siłownika elektrycznego zastosowany jest bezszczotkowy silnik prądu stałego (BLDC). Dzięki temu wytworzony moment obrotowy przekazywany jest za pośrednictwem wielostopniowej przekładni walcowo-czołowej, znajdującej się na śrubie wrzecionowej. Śruba ta przekształca wejściowy moment obrotowy siłownika na działającą osiowo siłę przy pomocy wrzeciona. Przesuw liniowy przekazywany jest na wrzeciono zaworu za pośrednictwem elementu łączącego. Posuw jest mierzony oraz kontrolowany przez 12-bitowy czujnik Halla. W przypadku awarii zasilania sieciowego ruch posuwisty odbywa się w kierunku OTWARTE lub ZAMKNIĘTE za sprawą siły sprężyny. Przewody elektryczne doprowadzane są do bloku zacisków pod pokrywą siłownika.
Właściwości elektrycznych siłowników liniowych serii PSF
Seria liniowych siłowników elektrycznych PSF została wyposażona w sprężynę powrotną. Sprężyna ta umożliwia automatyczną zmianę położenia zaworu w przypadku zaniku zasilania. Standardowo siłowniki te można zasilić napięciem 24 V AC/DC natomiast dostępne jest również opcjonalne zasilanie 100 ... 230 V AC. Siłowniki z serii PSF napędzane są bezszczotkowym silnikiem prądu stałego.
Główne cechy siłowników elektrycznych serii PSF
- wytrzymała obudowa z poliwęglanu (klasa ochrony IP65)
- bezdotykowy, nie zużywający się pozycjoner oparty o czujnik Hall‘a dla osiągania precyzyjnego pozycjonowania i monitoringu
- kompaktowa konstrukcja z niską wysokością zabudowy oraz stabilną aluminiową obudową przekładni
- bezszczotkowy silnik prądu stałego z regulatorem z wbudowanym pozycjonerem
- auto adaptacja z zaworem, wskaźnik pozycji
- łatwość montażowa zaworu
- wbudowana sprężyna powrotna zamykająca zawór w przypadku zaniku zasilania
Parametry
| Sterowanie | sygnał ciągły prądowy lub napięciowy |
| Typ | liniowy |
| Skok | 40 mm |
| Zasilanie | 230 V AC 24 V AC 24 V DC |
| Siła | 1 kN 2 kN |
| Dopuszczenia | CE |
| Producent | PS Automation |
Pliki do pobrania
Linki
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować

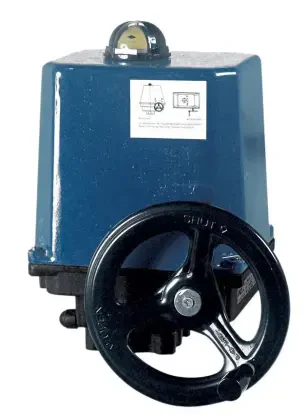

Elektryczne siłowniki ćwierćobrotowe serii PSQAMS
PSQ-AMS to seria elektrycznych siłowników ćwierćobrotowych produkowanych przez firmę PS Automstion. Grupa inteligentnych elektrycznych siłowników obrotowych mających silę do 1000 Nm. Siłowniki elektryczne z możliwością działania ze zmienną prędkością. W standardowym składzie wyposażenia siłowników AMS: pozycjoner, aktywny sygnał zwrotny, automatyczna kalibracja, a także funkcje diagnostyczne.

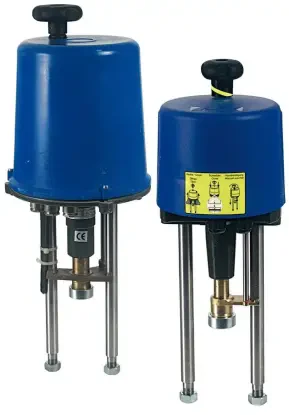

Elektryczne siłowniki liniowe serii PSL
Seria PSL to siłowniki elektryczne liniowe, mające sile ciągu 1 ... 25 kN. Z opcją sterowania: trójstawnym, trójstawnym z nadajnikiem położenia, sygnałem ciągłym prądowym lub napięciowym. Liniowe siłowniki elektryczne PSL przeznaczone do kontrolowania zaworów grzybkowych, zasuw płaskich itp. Wysoka odporność na pył oraz wodę. Siłownik PSL umożliwia ręczne pozycjonowanie zaworu w razie zaniku zasilania. Zasilanie napięciem: 24 V AC, 24 V DC, 3 x 400 V AC, 115 V AC, 230 V AC.
Elektryczne siłowniki ćwierćobrotowe serii PSQ
Siłownik elektryczny obrotowy serii PSQ. Ćwierćobrotowe sterowanie trójstawnie, opcjonalnie analogowo prądowo lub napięciowo. Moment obrotowy: od 100 Nm do 2800 Nm. W skład wyposażenia wchodzi przekładnia stalowa nasmarowana fabrycznie. Dzięki czemu zapewnia się pełna bezobsługowość po zamontowaniu oraz skalibrowaniu na zaworze. Obudowa siłownika obrotowego PSQ ma stopień szczelności IP65. PSQ ma możliwość wyposażenia w obudowę o stopniu szczelności IP68. Zapewnia całkowitą pyłoszczelność, a także odporność na strugi wody. Wszystkie siłowniki tej serii umożliwiają ręczne pozycjonowanie zaworu w razie zaniku zasilania. Standardowy siłownik obrotowy serii PSQ można wyposażyć w sterownik elektroniczny z potencjometrem, dwa dodatkowe, bezpotencjałowe wyłączniki krańcowe oraz rezystor grzewczy.
Elektryczne siłowniki ćwierćobrotowe serii IntrOM
Seria ćwierćobrotowych siłowników elektrycznych IntrOM o momentach obrotowych od 35 do 4500 Nm. Siłowniki elektryczne te mają nieskomplikowaną budowę oraz zapewnią bezawaryjną i długotrwałą pracę. Seria IntrOM jest odporna na pył i wodę, umożliwia ręczne pozycjonowanie zaworu w razie wystąpienia zaniku zasilania. Sterowanie: trójstawne, trójstawne z nadajnikiem położenia, sygnał ciągły prądowy lub napięciowy. Stopień ochrony IP 67 wg EN 60529.
Siłownik elektryczny zasilany jest napięciem: 24 V AC, 24 V DC, 3 x 400 V AC, 230 V AC.
Elektryczne siłowniki liniowe serii PSLAMS
Seria PSL-AMS jest inteligentnym rozwiązaniem siłowników elektrycznych o mocy do 25 kN, produkowanych przez firmę PS Automation. Siłowniki elektryczne dostępne są dla napięć zasilania: 24 V AC, 24 V DC, 115 V AC, 230 V AC. Seria PSL-AMS ma zaawansowaną elektronikę, wbudowany mikrokontroler oraz pamięcią Flash, pełniący funkcję sterownika i monitorujący wszystkie jego funkcje. Główne ceny tego siłownika to maksymalne bezpieczeństwo eksploatacji oraz łatwość montażu. Możliwość działania ze zmienną prędkością.
Standardowe wyposażenie siłownika elektrycznego AMS
- pozycjoner,
- aktywny sygnał zwrotny,
- automatyczna kalibracja oraz funkcje diagnostyczne.

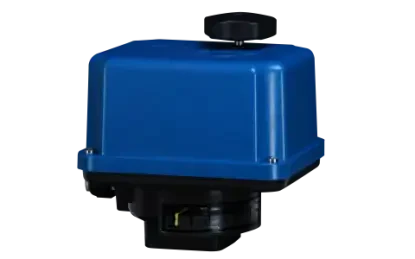

Elektryczne siłowniki ćwierćobrotowe serii PSR-E
