Czujniki zbliżeniowe

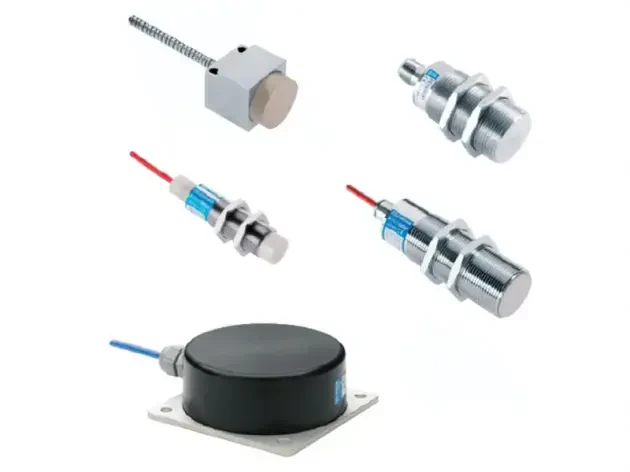

Indukcyjne czujniki zbliżeniowe
Kod produktu: Indukcyjny czujnik zbliżeniowy EGE
Indukcyjne czujniki zbliżeniowe - zasada działania
Indukcyjne czujniki zbliżeniowe EGE służą do kontroli i precyzyjnego określania położenia metalowych części maszyn i urządzeń w ekstremalnych warunkach pracy. Czujniki zbliżeniowe współpracują z układem oscylacyjnym wysokiej częstotliwości, który – z pomocą cewki indukcyjnej – wytwarza zmienne pole elektromagnetyczne na aktywnej powierzchni czujnika. Jeżeli obiekt metalowy znajdzie się w obszarze tego pola, to powoduje on tłumienie w układzie oscylacyjnym. Gdy wskazane tłumienie przekracza ustaloną wartość progową, generowany jest sygnał przełączania.
Podział indukcyjnych czujników zbliżeniowych
Czujniki zbliżeniowe IGV z obudową wykonaną w całości ze stali kwasoodpornej, polecane są w przypadkach bardzo silnych obciążeń mechanicznych działających na czoło czujnika oraz, gdy nie ma możliwości zastosowania uszczelnienia pomiędzy czujnikiem a mocowaniem. Uderzenia drobnych przedmiotów, częste zmiany temperatury oraz smary, nie mają wpływu na działanie czujnika. Wersja z powłoka teflonową jest szczególnie polecana dla linii spawalniczych oraz podobnych środowisk, gdzie czujniki narażone są na zabrudzenia.
Czujniki zbliżeniowe typu POLAR-switch zaprojektowane do użycia w mroźniach i w ekstremalnych warunkach klimatycznych w temperaturach od -60 ... 60°C. Czujniki są wodoodporne, odporne na mycie pod ciśnieniem oraz większość związków chemicznych.
Czujniki zbliżeniowe typu TROPICAL-switch przewidziane do zastosowania w środowiskach sprzyjających korozji. Dzięki obudowie wykonanej ze stali kwasoodpornej i teflonu, czujniki zachowują stabilna pracę zarówno przy dużych wahaniach temperatury (-25 ... 120°C), jak i przy silnych obciążeniach mechanicznych.
Czujniki zbliżeniowe o rozszerzonym zakresie pomiarowym z serii IDT moga pracować w temperaturach do 120°C i wykrywać metale z odległości do 110 mm.
Czujniki zbliżeniowe z oznaczeniach IGFW i INFW są wykonane całkowicie w obudowie teflonowej. Przeznaczone do szczególnie trudnych, wilgotnych i agresywnych środowisk. Mogą pracować zanurzone w wodzie lub w oleju.
W czujnikach indukcyjnych EGE z serii wysokotemperaturowej do 160°C zastosowano połączenie, odpornego na wysoką temperaturę, tworzywa sztucznego PEEK oraz stali 316Ti. Umożliwiło to wykonane czujników w obudowach o standardowych wymiarach M12, M18, M30, z strefą działania od 2 do 15 mm. W ekstremalnych temperaturach do 250°C mogą pracować serie czujników o oznaczeniach IGH/IDH/IRH.
Parametry
| Typ wyjścia | 0 ... 10 V DC 4 ... 20 mA przekaźnikowe PNP NO/NC PNP NO PNP NC |
| Zasilanie | 10 ... 30 V DC 20 ... 250 V AC 8 ... 30 V DC 10 … 48 V DC |
| Przyłącze elektryczne | M12x1, 4-pin przewód 2m PVC 3x0,34mm² przewód 2m PVC 3x0,5mm² przewód 2m PVC 4x0,75mm² przewód 2m Silikon 2x0,5mm² przewód 2m Silikon 3x0,5mm² przewód 2m Silikon 2x0,75mm² przewód 5m FEP 3x0,34mm² wzmocniony przewód 2m FEP 4x0,25mm² przewód 2m FEP 3x0,75mm² przewód 2m FEP 3x0,34mm² przewód 2m PVC 4x0,34mm² |
| Materiał obudowy | stal ANSI 316L mosiądz niklowany / PPO PBT aluminium / PEEK stal ANSI 316Ti / PEEK aluminium / PBT mosiądz niklowany / PBT PTFE Teflon stal ANSI 316Ti / PTFE stal ANSI 316Ti stal ANSI 316L, powłoka PTFE PTFE / PVDF |
| Strefa działania | 2mm 40mm 70mm 120mm 140mm 0...4mm 0...5mm 0...10mm 0...30mm 55mm 90mm 110mm 100mm 80mm 5mm 10mm 4mm 7mm 15mm 19mm 20mm 45mm 50mm 60mm 150mm |
| Prąd obciążenia | 150mA 250mA 200mA 300mA 400mA 100mA |
| Maks. częstotliwość przełączania | 150Hz 800Hz 30Hz 200Hz 10Hz 500Hz 20Hz 100Hz 25Hz 1000Hz 180Hz 1500Hz |
| Stopień ochrony | IP54 IP67 IP68 IP40 IP68 + IP69K IP60 |
| Temperatura pracy | -20 ... 60 °C -10 ... 110°C -55 ... 60 °C -20 ... 75 °C -25 ... 120 °C 0 ... 250 °C -25 ... 160 °C -20 ... 110 °C -25 ... 75 °C -20 ... 70 °C -25 ... 70 °C -25 ... 80 °C |
