Czujniki zbliżeniowe

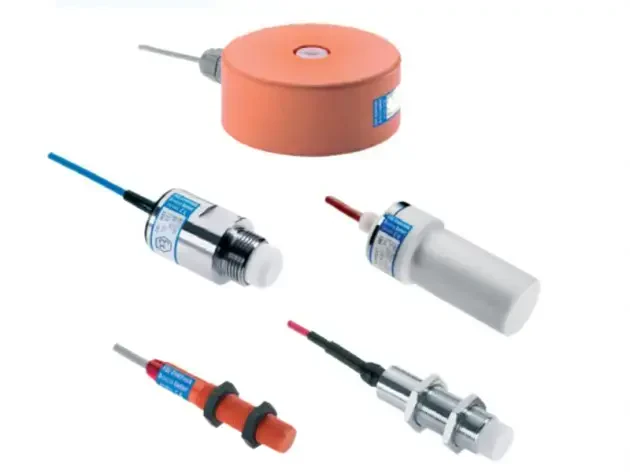

Pojemnościowe czujniki zbliżeniowe
Kod produktu: Pojemnościowy czujnik zbliżeniowy EGE
Czujniki pojemnościowe zbliżeniowe firmy EGE, przeznaczone są do wykrywania elementów z tworzyw sztucznych, szkła, drewna, metalu oraz cieczy i materiałów sypkich. Czujniki pojemnościowe dostępne w różnych seriach. Dzięki nowoczesnej technologii czujniki mają wysokie parametry eksploatacyjne. Są również odporne na agresywne środowiska, wysoką temperaturę i wilgotność.
Pojemnościowe czujniki zbliżeniowe EGE – zasada działania
Pojemnościowy czujnik zbliżeniowy działa na zasadzie współpracy z układem oscylacyjnym wysokiej częstotliwości. Z pomocą kondensatora wytwarza pole elektromagnetyczne na aktywnej powierzchni czujnika. Jeżeli substancja stała lub ciekła znajdzie się w obszarze tego pola, pojawia się nierównowaga pojemności, prowadząca do zmiany wzmocnienia w układzie oscylacyjnym. Gdy wskazane wzmocnienie przekracza ustaloną wartość progową, generowany jest sygnał przełączania.
Właściwości czujników zbliżeniowych EGE
Czujniki pojemnościowe mają system ochrony, który zabezpiecza przed dostaniem się do nich ciał obcych i wody, zgodnie z normą EN 60529. Wyposażone są również w świecące na żółto diody, sygnalizujące optycznie stan przełączania. Materiał obudowy decyduje o chemicznej odporności czujnika na działanie czynników zewnętrznych. W przypadku zastosowań specjalnych, dostępne są dodatkowe materiały. Połączenie elektryczne czujników realizuje się za pomocą złączy wtykowych i kabli. Na zamówienie mogą być dostarczone kable innego typu lub długości.
Dostępne serie pojemnościowych czujników EGE
Czujniki pojemnościowe występują w następujących seriach:
Czujniki pojemnościowe w wersji standardowej
- czujniki pojemnościowe KGK – obudowa czujnika standardowa M12, M18, M30, wykonana w całosci z tworzywa sztucznego, temperatura stosowania -25 ... 70°C, zasilanie 10 ... 55 V DC
- czujniki pojemnościowe KGM - obudowa czujnika standardowa M12, M18, M30, gwint metalowy, temperatura stosowania -25 ... 70°C, zasilanie 0 ... 55 V DC lub 20 ... 250 V AC
- czujniki pojemnościowe KNK - obudowa czujnika gładka z tworzywa sztucznego fi20 mm, fi34 mm, temperatura stosowania -25 ... 70°C, zasilanie 10 ... 55 V DC lub 20 ... 250 V AC
Czujniki pojemnościowe o dużym zakresie czułości
- czujniki pojemnościowe KD – rozszerzony zakres pomiarowy do 55 mm, temperatura stosowania -25 ... 70°C, zasilanie 10 ... 55 V DC lub 20 ... 250 V AC
Czujniki pojemnościowe z obudową PTFE
- czujniki pojemnościowe KGFW – obudowa czujnika w całosci z teflonu, z gwintem M30×1,5; wysoka odporność na środki chemiczne, stosowane w przemysle spożywczym, temperatura stosowania -25 ... 90°C, zasilanie 10 ... 55 V DC
- czujniki pojemnościowe KNFW – obudowa czujnika gładka fi35 mm w całosci z teflonu, wysoka odporność na środki chemiczne, temperatura stosowania -25 ... 90°C, zasilanie 10 ... 55 V DC lub 20 ... 250 V AC
Czujniki pojemnościowe wysokotemperaturowe
- czujniki pojemnościowe KGMT – odporność na temperaturę do 200°C, obudowa wykonana ze stali 316Ti i teflonu
Czujniki pojemnościowe z wyjściem analgowym
- czujniki pojemnościowe KGA/KDA – czujnik zbliżeniowy z wyjsciem analogowym 4 ... 20 mA, temperatura stosowania -25 ... 70°C, zasilanie 18 ... 27 V DC ... EX – czujniki do zastosowan w strefach zagrozonych wybuchem, certyfikat ATEX
Parametry
| Zasilanie | 10 ... 30 V DC 20 ... 250 V AC |
| Typ wyjścia | 4 ... 20 mA przekaźnikowe PNP NO PNP NC |
| Przyłącze elektryczne | M12x1, 4-pin przewód 2m FEP 3x0,34mm² przewód 2m Silikon 2x0,75mm² przewód 2m PVC 3x0,5mm² przewód 2m PVC 3x0,34mm² |
| Materiał obudowy | stal ANSI 316Ti / PTFE PTFE Teflon PBT mosiądz niklowany / PPO PTFE / PVDF |
| Strefa działania | 5mm 10mm 15mm 14mm 20mm 8mm 80mm 70mm 55mm |
| Prąd obciążenia | 200mA 300mA 400mA |
| Maks. częstotliwość przełączania | 25Hz 10Hz 15Hz |
| Stopień ochrony | IP54 IP67 IP68 |
| Temperatura pracy | -40 ... 200 °C -20 ... 70 °C -25 ... 90 °C |
