Diagnostyka ultradźwiękowa

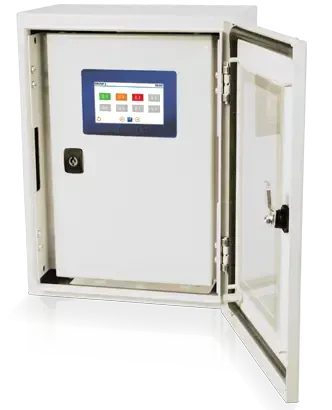

System stałego monitoringu maszyn i urządzeń SDT Online4US ACM
Stacjonarny, modułowy system pomiarowy, zaprojektowany do ciągłego monitoringu sprawności maszyn i urządzeń w miejscach krytycznych lub o utrudnionym dostępie. System łączy pomiary, rejestrację ultradźwięków i drgań. Online4US to rozwiązanie modułowe, umożliwiające skonfigurowanie urządzenia stosownie do unikalnych wymagań.
System stałego monitoringu maszyn i urządzeń SDT Online4US ACM i jego zastosowanie
SDT Online4US ACM został zaprojektowany do ciągłego monitoringu sprawności maszyn i urządzeń w miejscach krytycznych lub o utrudnionym dostępie. System łączy pomiary, rejestrację ultradźwięków i drgan. Online4US to rozwiązanie modułowe, umożliwiające skonfigurowanie urządzenia stosownie do unikalnych wymagań. W miarę zmieniających się potrzeb modyfikujemy nasz system Online4US. Możemy dodawać kanały pomiarowe, wejścia, wyjścia i funkcje komunikacyjne.
Ciągłe monitorowanie sprawności w krytycznych miejscach

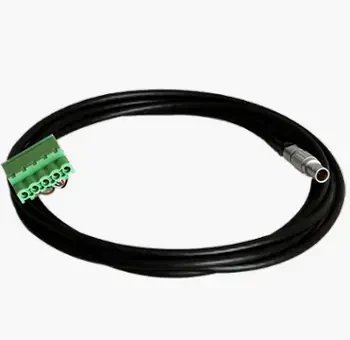

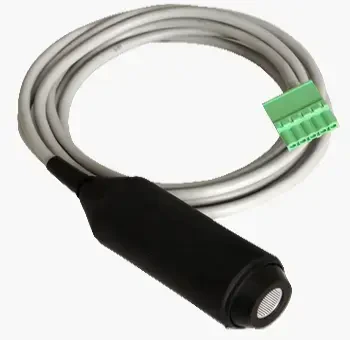

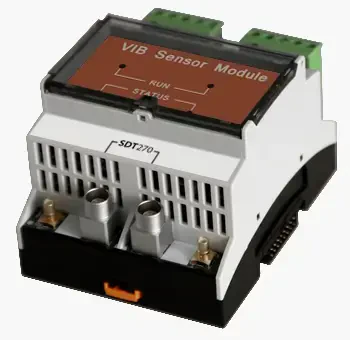

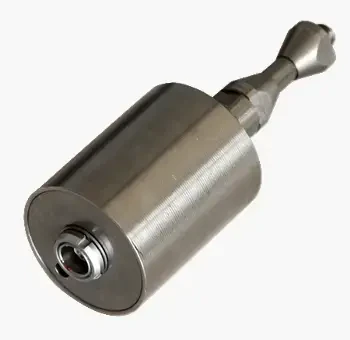

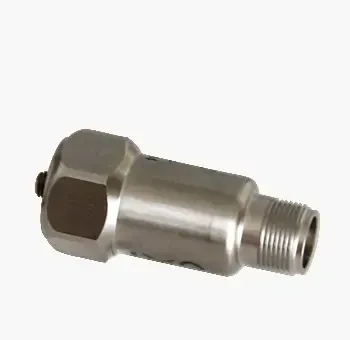

– czujniki ultradźwiękowe i wibracji dla kazdej aplikacji
Zastosowanie: łożyska, przekładnie zębate (nawet przy niskich obrotach), kontrola smarowania, niewyważenia, nieosiowości, niedopasowania, luzów, sprzęgła i pompy, pasów transmisyjnych, kawitacji, wyładowań koronowych, drzewienia i iskrzenia, kontrola odwadniaczy, zaworów, wycieków nad i podciśnienia.
Komunikacja
• połączenie przewodowe i / lub bezprzewodowe – dane pomiarowe, stany alarmów.
• interfejsy RS232 / 485, Ethernet, komórkowe, RF, WiFi.
Wejścia i wyjścia
• cyfrowe i analogowe wejścia wyzwalające, w zależności np. od zmiennej prędkości i temperatury
• wyjścia cyfrowe dla systemów lokalnych – wyzwalanie stanu alarmowego.
Zgodność
• rozszerz swój program PdM poprzez import pomiarów w systemie Ultranalisys Suite
• dogłębna analiza sygnału za pomocą dynamicznego zbierania danych miernikiem SDT270.
System monitorowania
• użytkownik definiuje monitorowanie dotyczące krytyczności maszyn i warunków pracy
• synchroniczny i ciągły pomiar z okresowym wyzwalaniem.
Modułowość
• mozliwość konfigurowania i aktualizowania konfiguracji
• do 32 synchronizowanych kanałów.

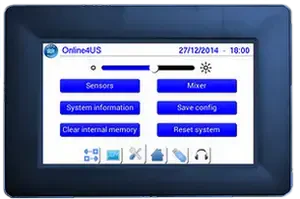

Interfejs człowiek-maszyna
• czerwono-żółto-zielona kontrolka stanu na pierwszy rzut oka informuje o sprawności maszyny

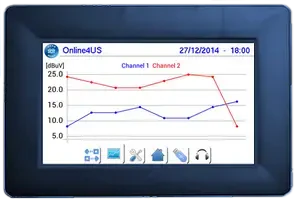

• krzywe trendu i krzywe przeciążenia dla wizualizacji narastania zużycia.
Wskaźniki sprawności
• dla wczesnego wykrywania uszkodzeń, nasilenia i oceny pogłębiającego się zużycia
• RMS, max. sub RMS, Peak i współczynnik szczytu Crest Factor.
Alarmy
• inteligentne zarządzanie alarmami dla maksymalnej wydajności
• ustawienia zdefiniowane przez użytkownika na każdy kanał
• programowalne opóźnienia dla eliminacji fałszywego alarmu.
Parametry
| Zastosowanie | utrzymanie ruchu |
